Акселерометры 1C208HA-10, 97240-25

Акселерометры 1С208НА-10 (далее по тексту — акселерометры) предназначены для измерений ускорения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре

97240-25

Наименование СИ

Акселерометры

Обозначение типа СИ

1C208HA-10

Изготовитель

Общество с ограниченной ответственностью «ГТЛАБ»

Год регистрации

2025

Срок свидетельства

17.12.2030

МПИ (интервал между поверками)

3 года

Описание типа

Скачать

Методика поверки

Скачать

Назначение

Акселерометры 1С208НА-10 (далее по тексту — акселерометры) предназначены для измерений ускорения.

Описание

Принцип действия акселерометров основан на прямом пьезоэлектрическом эффекте, заключающемся в генерации электрического сигнала, пропорционального воздействующему ускорению.

Конструктивно акселерометры представляют собой пьезокристаллический чувствительный элемент, инерционную массу, сигнальные выводы, заключённые в металлический корпус и кабельный вывод.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.

Пломбирование акселерометров не предусмотрено.

Общий вид акселерометров приведён на рисунке 1.

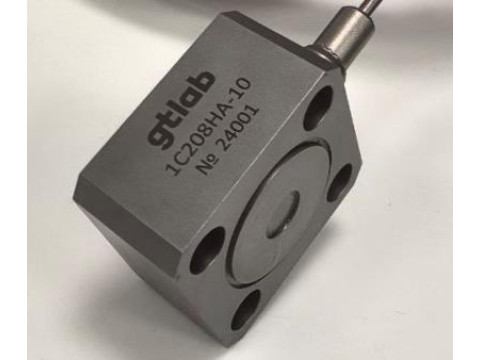

Рисунок 1 — Внешний вид акселерометров 1С208НА-10

Технические характеристики

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, пКл/(м^с-2)	1
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:	±20
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 4000
Нелинейность амплитудной характеристики, %, в пределах	±4
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц	от 2 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	9
Относительный коэффициент поперечного преобразования, %, не более	5
Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах	±15
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур, %/°С, в пределах	±0,1

Таблица 2 — Основные технические характеристики

Наименование характеристики	Значение
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %), Гц	от 1 до 5000
Электрическая ёмкость, пФ, не менее	200
Электрическое сопротивление изоляции, МОм, не менее: — в нормальных условиях — при относительной влажности 95 % и температуре +35 °С — в диапазоне температур от -60 до +450°С	20 1,0 0,5
Нормальные условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, %	от +18 до +25 от 30 до 80
Рабочие условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха при температуре +35 °С, %, не более	от -60 до +450 95
Масса (без кабеля), г, не более	250
Габаритные размеры (длинахширинахвысота), мм, не более	37х37х20

Знак утверждения типа

нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402152.034ПС и руководства по эксплуатации ГТБВ.402152.034РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 3 — Комплектность акселерометра

Наименование	Обозначение	Количество
Акселерометр	1С208НА-10	1 шт.
Акселерометр 1С208НА-10. Паспорт	ГТБВ.402152.034ПС	1 шт.
Акселерометр 1С208НА-10. Руководство по эксплуатации	ГТБВ.402152.034РЭ	1 экз. на партию

Сведения о методах измерений

приведены в ГТБВ.402152.034РЭ, раздел 2 «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГТБВ.402152.034ТУ. Акселерометр 1С208НА-10. Технические условия.
