Амперметры аналоговые 6L2, 97143-25

Назначение

Амперметры аналоговые 6L2 (далее — амперметры) предназначены для измерений силы тока в электрических цепях переменного тока промышленной частоты.

Описание

Амперметры относятся к аналоговым показывающим приборам прямого и трансформаторного включения.

Амперметры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной линии. Выпрямительная линия предназначена для преобразования измеряемого сигнала переменного тока в линейно пропорциональный постоянный ток, который может быть измерен непосредственно измерительным механизмом. Принцип действия измерительного механизма заключается в преобразовании электрической энергии в механическую, которая отклоняет подвижную часть прибора — катушку. При прохождении тока по катушке на каждый из ее проводников действует электромагнитная сила. Суммарное действие всех электромагнитных сил создает вращающий момент, стремящийся повернуть катушку и связанную с ней стрелку прибора на некоторый угол. Когда вращающий момент уравновешивается противодействующий моментом, создаваемым спиральными пружинами, стрелка отклоняется на определенный угол, пропорциональный измеряемому току.

Конструктивно амперметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Амперметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.

Амперметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.

Общий вид амперметров, места нанесения заводского номера, пломбы и знака поверки представлены на рисунке 1.

Пломба в виде наклейки наносится на верхнюю часть корпуса амперметров. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеящуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус амперметра.

Место пломбирования

Место нанесения заводского номера

Место нанесения знака поверки

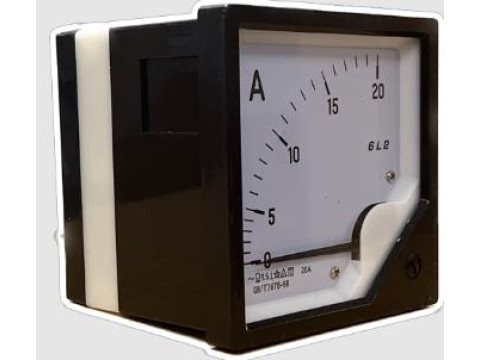

Рисунок 1 — Общий вид амперметров, места нанесения заводского номера, пломбы и знака поверки

Технические характеристики

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерения силы переменного тока (прямого включения), А	от 0 до 20
Диапазоны измерения силы переменного тока (трансформаторного включения с номинальным значением тока вторичной обмотки 5 А), А	от 0 до 75
Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, %	±1,5
Пределы допускаемого значения вариации показаний приборов, %, не более	±1,5
Остаточное отклонение указателя амперметров от нулевой отметки, %	±0,75
Частота измеряемой величины переменного тока, Гц	от 45 до 65
Номинальное рабочее напряжение, В, не более	400
Пределы допускаемого значения вариации показаний приборов, %, не более	±1,5

Таблица 2 — Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	77х80х80
Масса, кг, не более	0,2
Время успокоения, с, не более	4
Сопротивление изоляции, МОм, не менее	20
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность воздуха при температуре +25 оС, %	от -20 до +40 до 80
Условия транспортирования и хранения: — температура окружающего воздуха, °С — относительная влажность воздуха, %	от -40 до +70 до 95

Таблица 3 — Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	50000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Амперметр аналоговый	6L2	1
Паспорт	—	1

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот 1-10’1-1-106 Гц

«Амперметры аналоговые 6L2. Стандарт предприятия»
