Анализаторы содержания нефтепродуктов в воде ДККН-300, 99616-26

Назначение

Анализаторы содержания нефтепродуктов в воде ДККН-300 (далее — анализаторы) предназначены для измерений массовой концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.

Описание

Принцип действия анализаторов основан на ультрафиолетовой флуоресценции. При воздействии ультрафиолетового излучения на ароматические углеводороды в диапазоне длин волн от 410 до 500 нм атомы генерируют световое излучение более низкой частоты (большей длины волны) — флуоресценцию. Интенсивность флуоресцентного свечения пропорциональна содержанию ароматических углеводородов.

Анализаторы представляют собой стационарные автоматические приборы, которые конструктивно состоят из следующих блоков:

— датчики контроля качества нефтепродуктов ДККН-300 (далее — датчики) — служат для непосредственного измерения значений флуоресценции и выпускаются в двух модификациях: ДККН-300Н — напорный датчик для работы в загрязненных потоках воды напорных трубопроводов, ДККН-300Б — безнапорный датчик со щеткой для очистки чувствительного элемента для работы в загрязненных водоемах и отстойниках. Датчики передают обработанный результат измерений на внешние устройства, по каналу RS-485. В состав анализатора может входить до двух датчиков. Датчики оснащены встроенным термометром сопротивления, который служит для контроля температуры измеряемой среды и выполнения температурной компенсации результатов измерений;

— пульт контроля нефтепродуктов Техно-АС ПКНП-300 (далее — пульт) — используется для отображения получаемых от датчика результатов измерения по протоколу связи Modbus RTU с последовательным интерфейсом RS-485. При наличии специализированного кода доступа к служебному меню, пульт может использоваться для выполнения настройки анализатора. К одному пульту можно подключить только один датчик;

— модуль передачи данных МПДККН-300 (далее — модуль) — блок с интерфейсом Ethernet и возможностью подключения к локальной сети и глобальной сети Internet, для передачи данных от одного датчика на рабочее место оператора или мобильное устройство диспетчера без использования пульта и специального программного обеспечения. Подключение датчика к модулю осуществляется по протоколу связи Modbus RTU с последовательным интерфейсом RS-485. Результаты измерений выводятся на персонализированную страницу в интернет-браузере по ссылке, предоставляемой производителем. К одному модулю можно подключить только один датчик.

Анализаторы имеют пять модификаций:

1) ДККН-300Н — с одним напорным датчиком;

2) ДККН-300Б — с одним безнапорным датчиком;

3) ДККН-300НН — с двумя напорными датчиками;

4) ДККН-300ББ — с двумя безнапорными датчиками;

5) ДККН-300НБ — с одним напорным и одним безнапорным датчиками.

Общий вид датчиков представлен на рисунке 1, общий вид пульта — на рисунке 2, общий вид модуля — на рисунке 3

ДККН-300Н ДККН-300Б

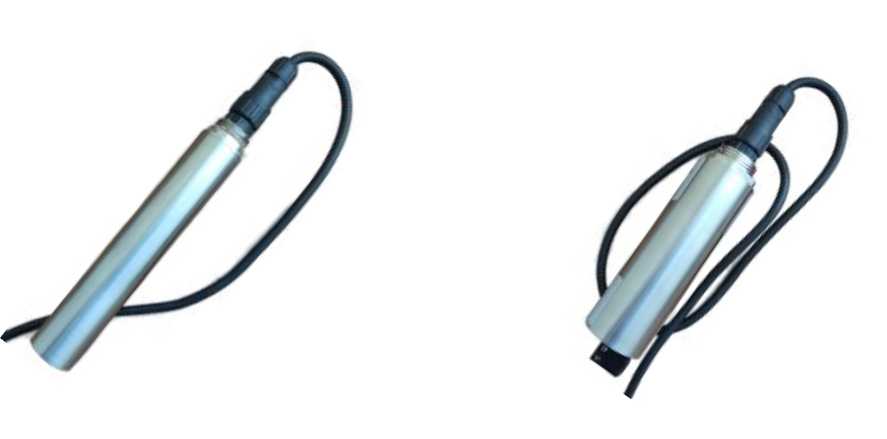

Рисунок 1 — Общий вид датчиков ДККН-300

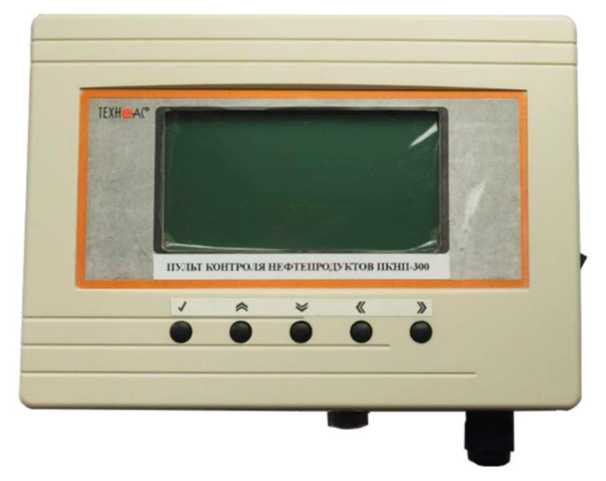

Рисунок 2 — Общий вид пульта ПКНП-300

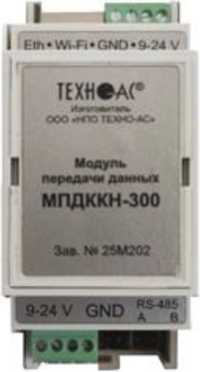

Рисунок 3 — Общий вид модуля передачи данных МПДККН-300

Конструкцией пульта предусмотрен механизм пломбирования доступа к узлам настройки (регулировки). Для этого используется специальная гарантийная наклейка, которая наклеивается на стыке крышки корпуса и его основания.

Схема пломбировки пульта от несанкционированного доступа к местам настройки (регулировки) приведена на рисунке 4.

Конструкция датчиков и модуля не предполагает пломбирование. Для защиты первичной измерительной информации и последующей обработки сигнала, доступ к соответствующим элементам ограничен конструктивно.

Для каждого блока анализатора присваивается отдельный заводской номер, который в виде буквенно-цифрового обозначения, состоящего из арабских цифр и буквы русского алфавита, наносится методом цифровой печати на маркировочную табличку, приклеиваемую к блокам анализатора, и указывается в паспорте анализатора.

Места нанесения заводских номеров на маркировочные таблички приведены на рисунке 5.

Нанесение знака поверки на анализатор конструкцией не предусмотрено.

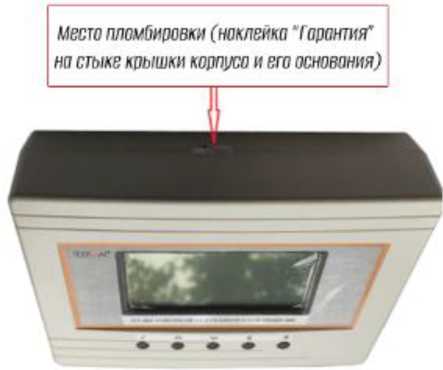

Рисунок 4 — Схема пломбировки пульта от несанкционированного доступа

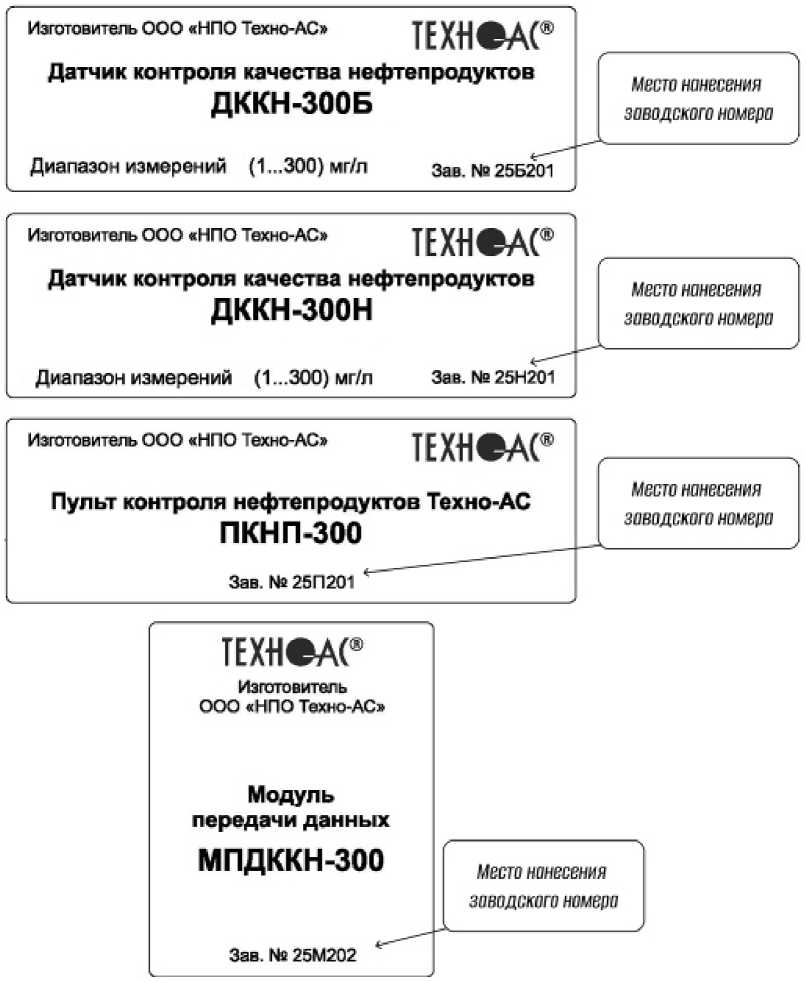

Рисунок 5 — Общий вид маркировочных табличек

Программное обеспечение

Датчики и пульт работают под управлением встроенного программного обеспечения (далее — ПО), которое реализовано аппаратно и является метрологически значимым. Модуль не имеет встроенного ПО.

Встроенное ПО датчика предназначено для сбора, обработки получаемого сигнала и передачи результатов измерений на внешние устройства по каналу RS-485.

Встроенное ПО пульта предназначено для индикации результатов измерений. При наличии доступа к служебному меню (требующему специализированный код), ПО позволяет корректировать поправочные коэффициенты в памяти датчика и влиять на измерительную информацию. Доступ к служебному меню предоставляется только для проведения настройки или поверки.

ПО заносится в защищенную от записи память микроконтроллера предприятием-изготовителем и недоступно для потребителя. Обновление ПО в процессе эксплуатации не предусмотрено.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 — Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Пульт ПКНП-300	Датчики ДККН-300
Идентификационное наименование ПО	Pknp_300	Dkkn_300
Номер версии (идентификационный номер) ПО, не ниже	1.2	1.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Исполняемый код недоступен

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой концентрации нефтепродуктов в воде, мг/дм3	от 1 до 300
Пределы допускаемой основной абсолютной погрешности измерений массовой концентрации нефтепродуктов в воде, мг/дм3, в поддиапазонах: от 1,0 до 5,0 мг/дм3 включ. св. 5,0 до 10,0 мг/дм3 включ. св. 10,0 до 50,0 мг/дм3 включ. св. 50,0 до 100,0 мг/дм3 включ. св. 100,0 до 300,0 мг/дм3 включ.	±0,5 ±2 ±5 ±10 ±20
Пределы допускаемой дополнительной абсолютной погрешности измерений массовой концентрации нефтепродуктов в воде, вызванной изменением температуры окружающей среды от нормальной (20 ± 5) °С в диапазоне от +5 °С до +40 °С на каждые 10 °С, мг/дм3	±0,3
Примечание — Основная и дополнительная погрешности измерений суммируются алгебраически

Таблица 3 — Технические характеристики

Наименование характеристики	Значение
Диапазон показаний температуры измеряемой среды, °С	от +5 до +50
Параметры электрического питания: — напряжение переменного тока, В — частота переменного тока, Гц	220±20 50±1
Габаритные размеры, мм, не более: — датчик ДККН-300Н (длинахдиаметр) — датчик ДККН-300Б (длинахдиаметр) — пульт (ширинахдлинахвысота) — модуль (ширинахдлинахвысота)	175×28 150×38 200x145x56 95x40x60

Продолжение таблицы 3

Наименование характеристики	Значение
Масса, кг, не более:
— датчик ДККН-300Н	0,38
— датчик ДККН-300Б	0,44
— пульт	0,6
— модуль	0,07
Условия эксплуатации датчиков:
— температура окружающей среды, °С	от +5 до +40
— относительная влажность, %, не более	80
— атмосферное давление, кПа	от 84 до 106
Условия эксплуатации пульта и модуля:
— температура окружающей среды, °С	от 0 до +55
— относительная влажность, %, не более	90
— атмосферное давление, кПа	от 84 до 106

Таблица 4 — Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	25 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 — Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор содержания нефтепродуктов в воде ДККН-300 1)	—	1 шт.
Руководство по эксплуатации. Паспорт	—	1 экз.
1) Комплект поставки формируется в соответствии с заказом

Сведения о методах измерений

приведены в разделе 5 «Инструкция по эксплуатации» документа «Анализаторы содержания нефтепродуктов в воде ДККН-300. Руководство по эксплуатации. Паспорт».
