Анализаторы спектра АКИП-4224, 99296-26

Назначение

Анализаторы спектра АКИП-4224 (далее — анализаторы) предназначены для измерений спектральных характеристик СВЧ-сигналов.

Описание

Принцип работы анализатора спектра основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей обработке сигнала с помощью аналогово-цифрового преобразователя. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений амплитудных и частотных параметров спектра сигналов. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.

Конструктивно анализаторы выполнены в виде настольного лабораторного прибора, который имеет возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально.

Функциональные возможности анализаторов определяются составом опций, приведенных в таблице 1.

Таблица 1

Опция	Функциональное назначение
SSA6000-P8	Программная опция встроенного малошумящего предусилителя от 100 кГц до 50 ГГц
SSA6000-B40	Программная опция расширения полосы анализа до 40 МГ ц
SSA6000-B1A	Программная опция расширения полосы анализа до 100 МГц
SSA6000-B2A	Программная опция расширения полосы анализа до 200 МГц
SSA6000-B4A	Программная опция расширения полосы анализа до 400 МГц
SSA6000-B1G	Программная опция расширения полосы анализа до 1200 МГц
SSA6000-MPB	Аппаратная опция обхода преселектора
SSA6000-IFO	Аппаратная опция, второй выход промежуточной частоты (ПЧ)
SSA6000-AIF	Аппаратная опция, выход промежуточной частоты (ПЧ)
SSA6000-ANO	Аппаратная опция, аналоговый выход
SSA6000-EXM	Аппаратная опция, порты для подключения внешнего смесителя
SSA6000-GPIB	Аппаратная опция, интерфейс дистанционного управления GPIB
SSA6000-LNP	Аппаратная опция, тракт с низким уровнем шумов
SSA6000-HPF	Аппаратная опция, тракт для обеспечения измерений параметров гармоник

Опция	Функциональное назначение
SSA6000-NFE	Аппаратная опция, обеспечение снижения уровня собственных шумов
SSA6000-AMK	Программная опция, расширенные измерительные возможности
SSA6000-RTA1	Программная опция, анализ спектра в реальном времени
SSA6000-AMA	Программная опция анализа параметров модуляции АМ, ЧМ, ФМ
SSA6000-DMA	Программная опция анализа параметров цифровых модуляций: АМн, ЧМн, ФМн, QAM
SSA6000-VSAA1	Программное обеспечение SigVSA для анализа сигналов и удаленного подключения
SSA6000-VSAO1	Программная опция, анализ и демодуляция сигнала OFDM
SSA6000-VSAS1	Программная опция, анализ сигнала DVB-S/S-X
SSA6000-VSAU1	Программная опция, анализ сигналов HRP-UWB в рамках стандартов IEEE 802.15.4 a/z
SSA6000-VSAN1	Программная опция, анализ и демодуляция сигнала 5G NR
SSA6000-VSAN2	Программная опция, анализ и демодуляция сигнала NR-NTN
SSA6000-VSAL1	Программная опция, анализ и демодуляция сигнала LTE/LTE-A FDD
SSA6000-VSAL2	Программная опция, анализ и демодуляция сигнала LTE/LTE-A TDD
SSA6000-VSAG1	Программная опция, анализ и демодуляция сигналов GSM/EDGE
SSA6000-VSAG2	Программная опция, анализ и демодуляция сигналов WCDMA/HSPA
SSA6000-VSAW1	Программная опция, анализ и демодуляция сигналов IEEE 802.11 b/g/a/n/ac/ax и других
SSA6000-VSAW2	Программная опция, анализ и демодуляция сигналов IEEE 802.11 be и других

На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, измерительный вход, органы управления и разъемы USB 3.0. Управление режимами работы, выбор параметров осуществляется с передней панели функциональными кнопками, кнопками навигации (со стрелками) и регулятором (энкодер). Установка значений параметров с помощью цифрового поля.

На задней панели расположены: разъем сети питания, разъемы USB, LAN, GPIB дополнительные функциональные входы/выходы, видео выходы (HDMI, DisplayPort, DVI-D) для подключения внешнего монитора.

Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

Для предотвращения несанкционированного доступа предусмотрена пломбировка с помощью наклейки на один из винтов крепления корпуса. Место пломбировки представлено на рисунке 2.

Серийный номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Место нанесения серийного номера представлено на рисунке 2.

Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

ЕА

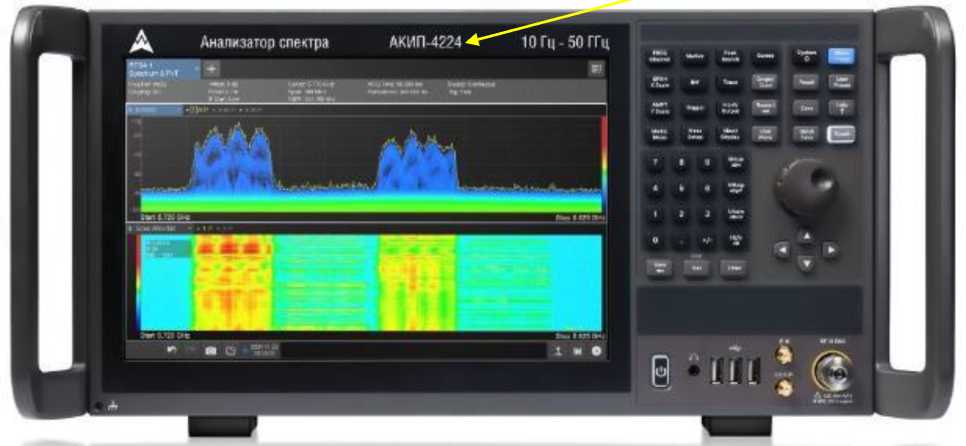

Рисунок 1 — Общий вид анализаторов и место нанесения знака утверждения типа (А)

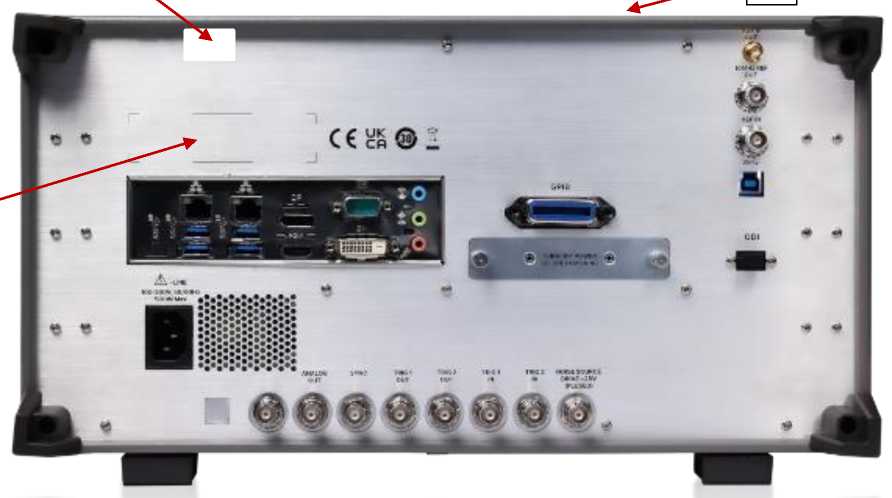

Рисунок 2 — Схема пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)

Программное обеспечение

Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.

Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 2 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	—
Номер версии (идентификационный номер ПО), не ниже	1.0.1.1.01)
Примечания: 1) — номер версии определяется значениями полей «Uboot-OS» и «Main Firmware», допускаются любые дополнительные буквенно-цифровые обозначения.

Технические характеристики

Таблица 3 — Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон рабочих частот, Гц	от 10 до 50^ 109
Диапазоны установки полосы обзора (fю)	нулевой; от 10 Гц до верхней границы диапазона рабочих частот
Номинальное значение частоты опорного генератора, МГц	10
Пределы допускаемой относительной погрешности частоты опорного генератора (60)	±5П0-8
Максимальное разрешение по частоте в режиме частотомера, Гц	1
Разрешение по частоте в режиме измерения маркером (км), Гц	f™/(N-1)
Пределы допускаемой абсолютной погрешности измерений частоты (f) встроенным частотомером, Гц	±(60-f+1)
Пределы допускаемой абсолютной погрешности измерений частоты маркером (fИм), Гц	±(60 •f изм+0,001f по + +0,05-fj^G^-ky)
Полоса анализа, МГц стандартно опция SSA6000-B40 опция SSA6000-B1A опция SSA6000-B2B опция SSA6000-B4A опция SSA6000-B1G	10 40 200 400 1200
Диапазон установки скорости развертки, с — при нулевой полосе обзора — при полосе обзора более 10 Гц	от 1M0-6 до 16-103 от 1 •10-6 до 16М03
Диапазон установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц	от 1 до 10-106
Номинальные значения установки полос пропускания фильтров ПЧ по уровню -3 дБ, МГц	от 1М0-6 до 31); 4; 5; 6; 8; 10
Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров ПЧ по уровню -3 дБ для fш, Гц от 1 до 500 Гц включ. св. 500 Гц до 10 МГц включ.	±(0,03-fпп+0,1) ±0,03; fпп
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более	5
Полоса пропускания фильтров электромагнитной совместимости (EMI CISPR) по уровню -6 дБ, Гц	200; 9-103; 1,2М05; 1-106

1	2
Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI CISPR по уровню -6 дБ для fш, Гц от 1 до 500 Гц включ. св. 500 Гц до 10 МГц включ.	±(0,03-fпп+0,1) ±0,03-fпп
Пределы допускаемой абсолютной погрешности измерений уровня относительно 300 кГц, при изменении полосы пропускания (fш), дБ fш от 1 Гц до 510 кГц включ. fпп=1 МГц fпп=2 МГц f,,, 3 МГц fпп=5,1 МГц fпп=10 МГц	±0,04 ±0,04 ±0,05 ±0,1 ±0,3 ±0,3
Пределы допускаемой абсолютной погрешности установки опорного уровня в диапазоне от -60 до -10 дБ2), дБ	±0,2
Нелинейность шкалы относительно уровня -10 дБ2), при значениях входного сигнала от -60 до -10 дБ2), дБ	±0,1
Диапазон установки аттенюатора, дБ	от 0 до 70
Дискретность установки аттенюатора, дБ	2
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц с выключенным/ включенным предусилителем (внутренний аттенюатор 10 дБ), дБ, не более от 10 Гц до 100 кГц включ. св. 100 кГц до 10 МГц включ. св. 10 до 50 МГц включ. св. 50 МГц до 3,65 ГГц включ. св. 3,65 до 7,65 ГГц включ. св. 7,65 до 12,45 ГГц включ. св. 12,45 до 20,05 ГГц включ. св. 20,05 до 26,5 ГГц включ. св. 26,5 до 31,7 ГГц включ. св. 31,7 до 38,1 ГГц включ. св. 38,1 до 44,5 ГГц включ. св. 44,5 до 50 ГГц	±0,60/±0,60/±0,75 ±0,45/±0,75 ±0,45/±0,75 ±1,70/±2,00 ±2,00/±2,30 ±2,00/±2,50 ±2,50/±3,50 ±2,50/±3,50 ±3,20/±4,10 ±3,20/±4,10 ±3,20/±4,10
Пределы допускаемой абсолютной погрешности измерений уровня мощности на частоте 50 МГц из-за переключения аттенюатора относительно опорного значения 10 дБ, дБ2), при значениях аттенюатора: от 0 до 50 дБ от 60 до 70 дБ	±0,15 ±0,2
Пределы допускаемой абсолютной погрешности измерений уровня мощности относительно опорного уровня -20 дБ2), дБ2) с выключенным предусилителем с включенным предусилителем	±0,24 ±0,36

1					2
Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ, ПЧ=1 Гц), в полосе частот, дБ2), не более от 10 до 40 Гц включ. св. 40 Гц до 1 кГц включ. св. 1 до 9 кГц включ. св. 9 до 100 кГц включ. св. 100 кГц до 1 МГц включ. св. 1 до 10 МГц включ. св. 10 до 450 МГц включ. св. 450 МГц до 1,25 ГГц включ. св. 1,25 до 2,85 ГГц включ. св. 2,85 до 3,65 ГГц включ. св. 3,65 до 4,45 ГГц включ. св. 4,45 до 5,25 ГГц включ. св. 5,25 до 6,05 ГГц включ. св. 6,05 до 7,65 ГГц включ. св. 7,65 до 9,25 ГГц включ. св. 9,25 до 10,85 ГГц включ. св. 10,85 до 13,6 ГГц включ. св. 13,6 до 15,65 ГГц включ. св. 15,65 до 18,85 ГГц включ. св. 18,85 до 20,05 ГГц включ. св. 20,05 до 22,05 ГГц включ. св. 22,05 до 26,5 ГГц включ. св. 26,5 до 31,7 ГГц включ. св. 31,7 до 38,1 ГГц включ. св. 38,1 до 44,5 ГГц включ. св. 44,5 до 50 ГГц					-110/ -120/ -130/ -130/ -110/-152 -146/-160 -146/-161 -148/-163 -146/-161 -145/-160 -143/-161 -143/-161 -143/-161 -143/-161 -140/-160 -142/-160 -143/-160 -142/-160 -142/-159 -142/-159 -140/-155 -138/-155 -137/-153 -134/-150 -132/-148 -125/-142
Спектральная плотность фазовых шумов на опорной частоте 640 МГц в полосе пропускания 1 Гц, дБ, не более4)
Частота несущей	Отстройка от несущей частоты
	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц
640 МГц	-111	-129	-138	-140	-144
Уровень помех, обусловленных гармоническими искажениями 2-го порядка (диапазон частот св. 45 МГц, уровень мощности на смесителе -15 дБ2), предусилитель выключен), дБ3), не менее от 45 МГц до 6 ГГц от 14 до 22 ГГц					-90 -80
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения 3-го порядка (TOI) (диапазон частот св. 100 МГц, уровень мощности на смесителе -20 дБ2), предусилитель выключен), дБ2), не менее					+17
Уровень помех, обусловленных остаточными комбинационными частотами от 200 кГц до 7,65 ГГц (согласованная нагрузка 50 Ом, аттенюатор 0 дБ), дБ, не более					-100
Остаточное среднеквадратическое значение векторной ошибки модуляции (модуляция QPSK, частота несущей 1 ГГц, скорость передачи данных до 5 МГц), %, не более					0,6

1	2
Анализ аналоговой модуляции (опция)
Диапазон измерений коэффициента амплитудной модуляции (Кам), %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %	±(0,01’Кам+0,1)
Диапазон измерений девиации частоты (Af при частотной модуляции, Гц	от 5 до 1-107
Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 30 Гц до 1 МГц, Гц	±(0,01-Af+5)
Диапазон измерений коэффициента фазы при фазовой модуляции, рад	от 0,001 до 1280
Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц, рад	±(0,01-ф+0,001)
Примечания: 1) — значения из ряда 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1; 2) — дБ относительно 1 мВт; 3) — дБ относительно уровня несущей; 4) — для расчета спектральной плотности мощности фазовых шумов на несущих частотах, отличных от 640 МГц, нужно использовать формулу 20-log(fH/640 МГц), где Гн — значение частоты несущей, на которой выполняется измерение фазового шума. Полученное значение необходимо просуммировать со значением фазового шума на несущей 640 МГц. Формула справедлива при условии, что частота отстройки для fn та же, что и для 640 МГц; N — выбранное число точек развертки; f — частота входного сигнала, Гц; fш — полоса пропускания, Гц.

Таблица 4 — Технические характеристики

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более	250
Напряжение сети питания частотой 50 Гц, В	от 100 до 240
Масса, кг, не более	22,5
Габаритные размеры (ширинахвысотахглубина), мм, не более	426x226x469
Рабочие условия эксплуатации: — температура окружающей среды, °C — относительная влажность воздуха %, не более	от 0 до +50 75

Таблица 5 — Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	10000

Знак утверждения типа

наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 — Комплектность

Наименование	Обозначение	Количество, шт.
Анализатор	АКИП-4224	1
Сетевой шнур питания	—	1
Руководство по эксплуатации (CD-диск)	—	1

Сведения о методах измерений

приведены в п. «Работа с анализатором» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

Стандарт предприятия «Анализаторы спектра АКИП-4224».
