Цилиндры мерные KLIN, 98580-26

Назначение

Цилиндры мерные KLIN (далее — цилиндры) предназначены для измерений объема жидкости.

Описание

Цилиндры представляют собой градуированные стеклянные сосуды цилиндрической формы с носиком или конусной горловиной под шлиф и стеклянным основанием. Цилиндры с горловиной под шлиф комплектуются стеклянными или пластмассовыми пробками. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.

Цилиндры изготавливаются классов точности 1 и 2 в следующих исполнениях: исполнение 1 — c носиком; исполнение 2 — с пришлифованной пробкой; исполнение 2а -c пластмассовой пробкой.

Принцип действия цилиндров основан на измерении определенного объема жидкости (приведенного к температуре 20 °С), содержащегося в цилиндре, при наполнении его до отметки шкалы, соответствующей необходимой вместимости.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из прописных латинских букв и арабских цифр по системе нумерации изготовителя, наносится на боковую поверхность цилиндра методом лазерной гравировки.

Цветовая гамма и шрифт маркировки могут быть изменены изготовителем в одностороннем порядке.

Общий вид цилиндров представлен на рисунках 1-6, место нанесения заводского номера представлено на рисунке 7.

Рисунок 1 — Обшил вид цилиндров мерных KLIN класса точности 1 исполнение 1

Рисунок 2 — Общий вид цилиндров мерных KLIN класса точности 2 исполнение 1

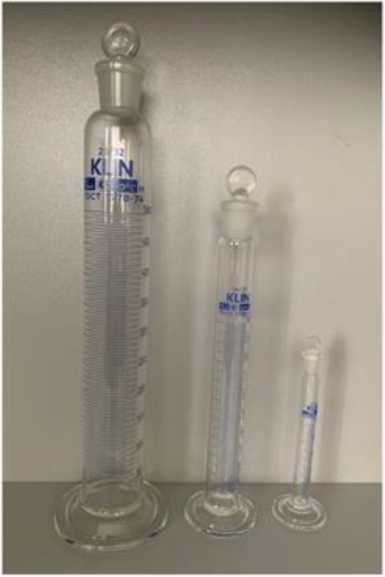

Рисунок 3 — Общий вид цилиндров мерных KLIN класса точности 1 исполнение 2

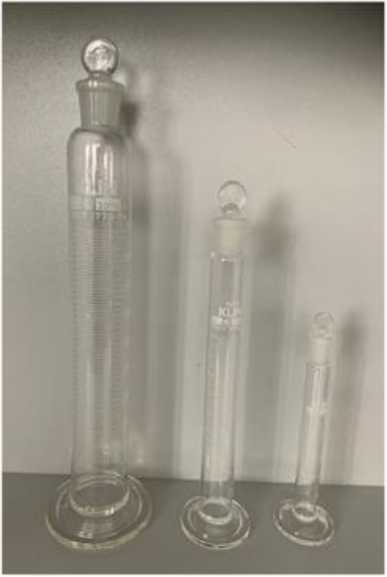

Рисунок 4 — Общий вид цилиндров мерных

KLIN класса точности 2 исполнение 2

Рисунок 5 — Общий вид цилиндров мерных KLIN класса точности 1 исполнение 2а

Рисунок 6 — Общий вид цилиндров мерных KLIN класса точности 2 исполнение 2а

вид

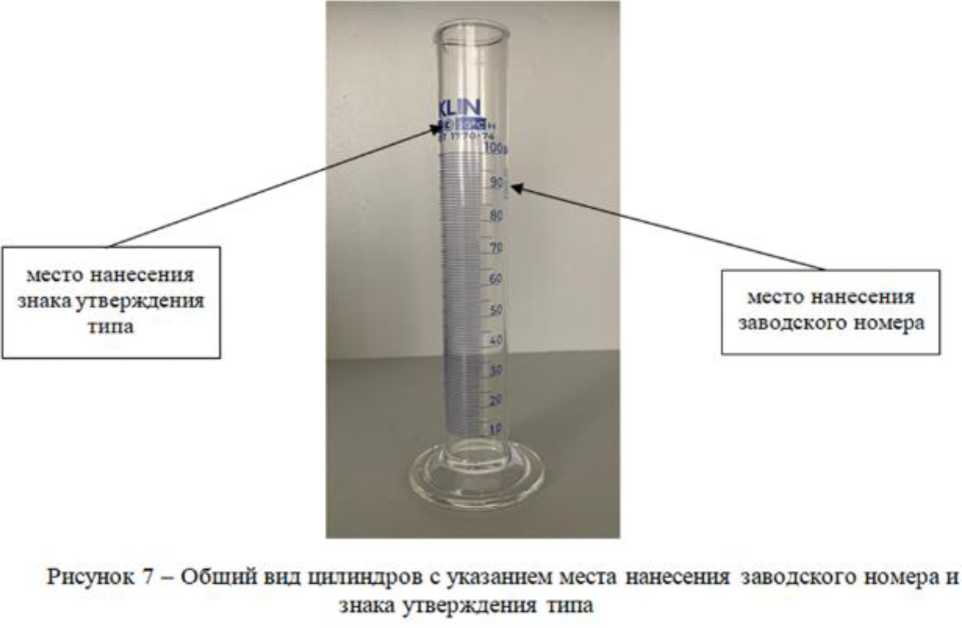

Рисунок 7 — Общий

цилиндров с указанием места нанесения заводского номера и знака утверждения типа

_ 70

место нанесения знака утверждеши типа

место нанесения заводского номера

Пломбирование цилиндров не предусмотрено.

Технические характеристики

Таблица 1 — Метрологические характеристики

Модификация	Исполнение	Номинальная вместимость, см3	Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, см3
Цилиндр мерный KLIN класса точности 1	1	5	±0,10
	1, 2, 2а	10	±0,10
	1, 2, 2а	25	±0,25
	1, 2, 2а	50	±0,25
	1, 2, 2а	100	±0,50
	1, 2, 2а	250	±1,25
	1, 2, 2а	500	±2,50
	1, 2, 2а	1000	±5,00
	1, 2, 2а	2000	±10,00
Цилиндр мерный KLIN класса точности 2	1	5	±0,10
	1, 2, 2а	10	±0,20
	1, 2, 2а	25	±0,50
	1, 2, 2а	50	±1,00
	1, 2, 2а	100	±1,00
	1, 2, 2а	250	±2,00
	1, 2, 2а	500	±5,000
	1, 2, 2а	1000	±10,00
	1, 2, 2а	2000	±20,00

Таблица 2 — Технические характеристики

Номинальная вместимость, см3	Диаметр основания, мм, не менее	Высота, мм, не более	Цена наименьшего 3 деления, см3	Объём, соответствую щий нижней отметке, см3	Обозначение конуса
5	30	115	0,1	0,5	—
10	40	140	0,2	1,0	10/19
25	45	170	0,5	3,0	14/23
50	50	200	1,0	5,0	19/26
100	60	260	1,0	10,0	24/29
250	70	335	2,0	20,0	29/32
500	90	390	5,0	50,0	29/32
1000	115	470	10,0	100,0	45/40
2000	140	570	20,0	200,0	45/40

Знак утверждения типа

наносится методом трафаретной печати с последующим вжиганием краски над шкалой в месте, указанном на рисунке 7, и типографским способом на этикетку в правом верхнем углу.

Комплектность

Таблица 3 — Комплектность средства измерений

Наименование	Обозначение	Количество
Цилиндр мерный KLIN класса точности 1 (или 2)	исполнение 1, или исполнение 2, или исполнение 2а	количество по заказу
Этикетка	—	1 экз.
Коробка упаковочная	—	1 шт.

Сведения о методах измерений

приведены в разделе 1 «Назначение» в эксплуатационном документе «Этикетка».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 3-я)

ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия»
