Гигрометр Rotronic HygroPalm HP32, 99596-26

Назначение

Гигрометр Rotronic HygroPalm HP32 (далее по тексту — гигрометр) предназначен для измерений относительной влажности и температуры неагрессивных газовых сред.

Описание

К настоящему типу относится гигрометр Rotronic HygroPalm HP32 сер. № 5250567 с измерительным зондом относительной влажности и температуры Rotronic НС2А- IC 102 Hygro Clip2, сер. № 25017660.

Принцип действия гигрометра основан на измерении и преобразовании измерительным преобразователем (далее — преобразователь) сигналов с подключенного измерительного зонда относительной влажности и температуры Rotronic НС2А- IC102 Hygro Clip2 (далее — зонд), вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений и сохранения результатов измерений в память.

В основе работы зонда применяется сорбционный метод измерений относительной влажности, который заключается в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

Гигрометр представляет собой портативный ручной измерительный прибор и включает в себя преобразователь с дисплеем и подключаемый измерительный зонд HC2A. Зонд включает в себя чувствительный элемент (ЧЭ) относительной влажности и ЧЭ температуры (Pt100), встроенный микроконтроллер для цифровой обработки сигналов с ЧЭ и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу результатов измерений относительной влажности и температуры в цифровом формате в преобразователь.

Маркировка преобразователя гигрометра выполнена методом печати на стойкой к стиранию наклейке, расположенной на задней панели и содержит: логотип предприятия-изготовителя, серийный номер 5250567, параметры электрического питания; серийный номер измерительного зонда 25017660 нанесен на его корпусе.

Нанесение знака поверки на гигрометр не предусмотрено.

Общий вид гигрометра представлен на рисунке 1.

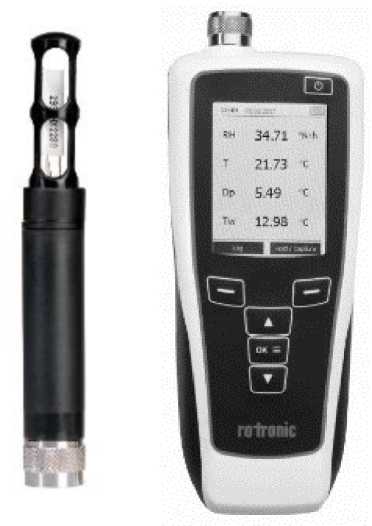

Рисунок 1 — Общий вид измерительного зонда без кабеля и измерительного преобразователя гигрометра

Программное обеспечение

Гигрометр Rotronic HygroPalm HP32 имеет встроенное программное обеспечение (ПО) зонда влажности и температуры и измерительного преобразователя. ПО измерительного преобразователя обеспечивает следующие основные функции:

— управление питанием измерительного преобразователя и зонда;

— обработку и передачу измерительной информации от зонда;

— отображение результатов измерений и служебной информации на встроенном дисплее;

— запись, хранение и считывание данных из встроенной энергонезависимой памяти;

— формирование аналоговых и цифровых выходных сигналов;

— пересчет единиц влажности по запросу пользователя;

— самодиагностику аппаратной части измерительного преобразователя.

ПО зонда влажности и температуры выполняет следующие функции:

— обработку и передачу измерительной информации от ЧЭ;

— запись измерительной информации в память.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометра.

Гигрометр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты — средний по Р 50.2.077—2014.

аблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	rotronic HP32
Номер версии (идентификационный номер) встроенного ПО	1.6

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений относительной влажности, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне температуры измеряемой среды от +10 до +30 °С включ. св. +30 до +60 °С от 0 до +10 °С	±1,0 ±[1,0+0,03-(t-30)] ±[1,0+0,04-ф-10\|)]
Диапазон измерений температуры, °С	от -70 до +180
Пределы допускаемой абсолютной погрешности измерений температуры, °С в диапазоне от +10 до +30 °С включ. в диапазоне св. +30 до +180 °С в диапазоне от -70 до +10 °С	±0,1 ±[0,1+0,002-(t-30)] ±[0,1+0,003-(\|t-10\|)]
t — измеренное значение температуры, °С

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более Преобразователь (длина х ширина х высота) Зонд (диаметрхдлина) кабель	30х63х160 15×144 2000
Масса, кг, не более Преобразователь зонд	0,185 0,230
Напряжение питания постоянным током, В	3,7
Условия эксплуатации измерительного преобразователя: — температура окружающего воздуха, °С — относительная влажность, % (без конденсации) — атмосферное давление, кПа	от -10 до +60 до 100 от 84 до 106,7

Таблица 4 — Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	35 000
Средний срок службы, лет	8

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Таблица 5 — Комплектность гигромет]	ра
Наименование	Обозначение	Количество, шт.
Гигрометр в составе:
Измерительный преобразователь	Rotronic HygroPalm HP32	1
Измерительный зонд относительной влажности и температуры	Rotronic HC2A-IC102 Hygro Clip2	1
Паспорт		1

Сведения о методах измерений

приведены в документе «Гигрометр Rotronic HygroPalm HP32. Паспорт», раздел 3 «Общие операции».

Нормативные документы

Государственная поверочная схема для средств измерений температуры, ч. 1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры — кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»;

Стандарт предприятия фирмы «Rotronic AG», Швейцария.
