Гири MERTECH, 99364-26

Назначение

Гири MERTECH (далее — гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Данный тип средств измерений выпускается под зарегистрированной торговой маркой MERTECH.

Гири классов точности E1, E2, F1, F2, M1 номинальных значений массы (далее — массой) от 1 мг до 500 мг изготавливаются из нержавеющей стали, алюминия или алюминиевого сплава в виде проволок. Гири класса точности M1 массой от 1 мг до 500 мг также изготавливают в виде плоских многоугольных пластин из нержавеющей стали, алюминия, нейзильбера или кобальта. Гири массой 1 мг, 10 мг, 100 мг имеют форму треугольника или одного сегмента; гири массой 2 мг, 20 мг, 200 мг — квадрата или двух сегментов; гири массой 5 мг, 50 мг, 500 мг — пятиугольника или пяти сегментов.

Гири класса точности E1 массой 1 кг, 2 кг и 5 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой и не имеют подгоночных полостей.

Гири класса точности E2 массой от 1 г до 20 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой; от 1 г до 5 кг цилиндрической формы без головки без подгоночных полостей.

Гири класса точности F1 массой:

— от 1 г до 10 г изготавливаются из нержавеющей стали цилиндрической формы с головкой или без головки из одного куска материала и не имеют подгоночных полостей;

— от 20 г до 2 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой или без головки; в виде цилиндра с крюком или цилиндра с двумя крюками;

— 5 кг, 10 кг, 20 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой, с ручкой; с одним или двумя крюками; в виде прямоугольного параллелепипеда с ручкой.

— от 20 г до 20 кг изготавливаются цилиндрической формы и могут иметь подгоночную полость, расположенную соосно с вертикальной осью гирь, закрываемую с помощью резьбовой пробки со шлицем под отвертку либо жестким элементом конструкции;

— 5 кг, 10 кг, 20 кг изготавливаются в виде прямоугольного параллелепипеда с ручкой и могут иметь подгоночную полость (закрываемую с помощью резьбовой пробки со шлицем под

Лист № 2

Всего листов 15 отвертку либо жестким элементом конструкции), образуемую внутренней поверхностью трубчатой ручки, или отливаемую внутри одной из стоек гири.

Гири класса точности F2 массой:

— от 1 г до 5 кг изготавливаются без подгоночной полости из нержавеющей стали цилиндрической формы с головкой или без головки.

— 5 кг, 10 кг, 20 кг изготавливаются без подгоночной полости из нержавеющей стали цилиндрической формы с головкой, в виде цилиндра с ручкой, в виде прямоугольного параллелепипеда с ручкой.

Гири класса точности М1 массой:

— от 1 кг до 5 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой или без головки;

— 5 кг, 10 кг, 20 кг изготавливаются из нержавеющей стали цилиндрической формы с головкой, в виде прямоугольного параллелепипеда с ручкой из серого чугуна с нанесением лакокрасочного покрытия.

Гири класса точности М1 цилиндрической формы имеют подгоночную полость, расположенную соосно с вертикальной осью гири. Полость закрывается (на основании или на верхней поверхности гири) либо резьбовой втулкой со шлицем под отвертку, либо диском с центральным отверстием. Втулка или диск изготовлены из нержавеющей стали или другого подходящего металла или сплава и запечатаны пробкой из свинца или подобного материала.

Гири класса точности М1 массой 5 кг, 10 кг и 20 кг в форме прямоугольного параллелепипеда имеют подгоночную полость, образуемую либо внутренней поверхностью трубчатой ручки, либо отливаемую внутри одной из стоек гири. Если подгоночная полость находится в трубчатой ручке, полость закрывается либо резьбовой втулкой со шлицем под отвертку, либо диском с центральным отверстием для его перемещения. Втулка (или диск) изготавливается из нержавеющей стали или другого подходящего сплава и герметично закрывается пробкой из свинца (или подобным материалом), вставляемой во внутреннюю круговую канавку или в резьбу трубки. Если подгоночная полость отлита внутри стойки и открывается на боковой или верхней поверхности стойки, то полость закрывается пластиной, выполненной из мягкой стали или другого подходящего материала, герметично изолированного свинцом или подобным материалом.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь — по ГОСТ OIML R 111-1-2009.

Наборы состоят из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n — целое положительное или отрицательное число, или нуль:

— (1;1;2;5) • 10n кг;

— (1;1;1;2;5) • 10n кг;

— (1;2;2;5) • 10n кг;

— (1;1;2;2;5) • 10n кг.

Набор гирь может также состоять из нескольких гирь одного значения массы.

Для отличия в наборах гирь с одинаковыми номинальными значениями массы используются одна или две звездочки, или точки, нанесенные на верхней плоскости.

Наборы в общем случае изготавливаются в следующих составах:

— 12 гирь с номинальными значениями массы от 1 мг до 500 мг;

— 16 гирь с номинальными значениями массы от 1 г до 5 кг;

— 23 гири с номинальными значениями массы от 1 мг до 200 г;

— 21 гиря с номинальными значениями массы от 1 мг до 100 г;

— 24 гири с номинальными значениями массы от 1 мг до 500 г;

— 25 гирь с номинальными значениями массы от 1 мг до 1 кг;

— 27 гирь с номинальными значениями массы от 1 мг до 2 кг;

— 28 гирь с номинальными значениями массы от 1 мг до 5 кг;

— 29 гирь с номинальными значениями массы от 1 мг до 10 кг;

— 30 гирь с номинальными значениями массы от 1 мг до 20 кг;

— 9 гирь с номинальными значениями массы от 1 г до 100 г;

— 11 гирь с номинальными значениями массы от 1 г до 200 г;

— 12 гирь с номинальными значениями массы от 1 г до 500 г;

— 13 гирь с номинальными значениями массы от 1 г до 1 кг;

— 15 гирь с номинальными значениями массы от 1 г до 2 кг;

— 16 гирь с номинальными значениями массы от 1 г до 5 кг;

— 17 гирь с номинальными значениями массы от 1 г до 10 кг;

— 18 гирь с номинальными значениями массы от 1 г до 20 кг;

— 4 гири с номинальными значениями массы от 1 кг до 5 кг;

— 5 гирь с номинальными значениями массы от 1 кг до 10 кг;

— 6 гирь с номинальными значениями массы от 1 кг до 20 кг.

Гири могут упаковываться в пластиковые, металлические или деревянные футляры. Гири чугунные изготавливаются без футляра.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.

На одиночные гири и гири, входящие в состав набора, может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для предотвращения несанкционированного изменения метрологических характеристик на гири классов точности F2 и M1 наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

Рисунок 1 — Общий вид гирь в виде проволок классов точности E1, E2, F1, F2, M1 и в виде плоских многоугольных пластин класса точности М1

Рисунок 2 — Общий вид гирь из нержавеющей стали класса точности Ei и E2 цилиндрической формы с головкой и без головки без подгоночной полости

3а

3б

3д

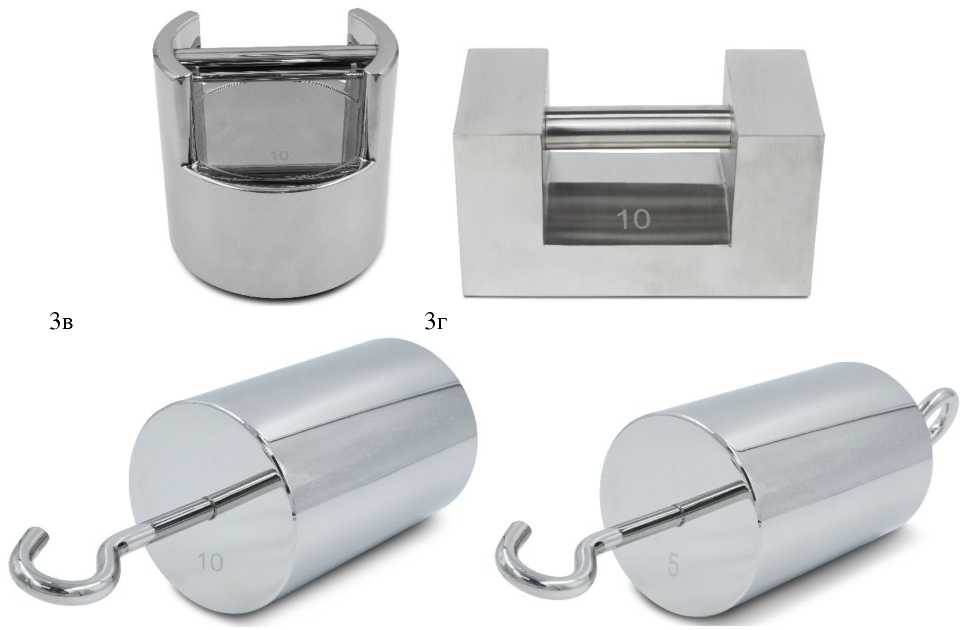

Рисунок 3 — Общий вид гирь из нержавеющей стали класса точности F1:

(3а) — цилиндрической формы с головкой и без головки без подгоночной полости;

(3б) — цилиндрической формы с головкой и без головки с подгоночной полостью;

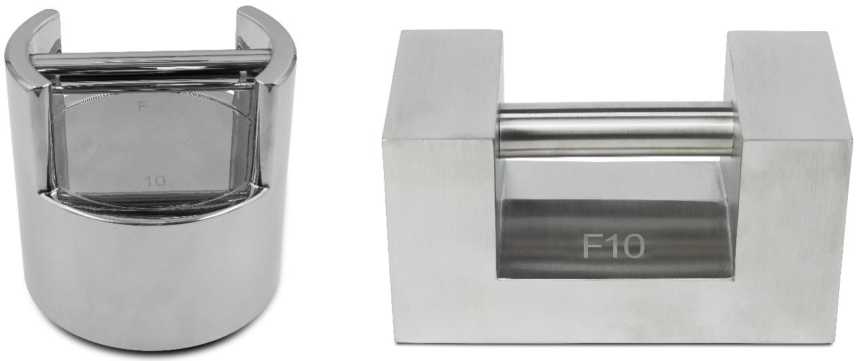

(3в) — в виде цилиндра с ручкой; (3г) — в виде прямоугольного параллелепипеда с ручкой, (3д) — в виде цилиндра с крюком и цилиндра с двумя крюками

4б 4в

Рисунок 4 — Общий вид гирь из нержавеющей стали класса точности F2: (4а) — цилиндрической формы с головкой и без головки без подгоночной полости; (4б) — в виде цилиндра с ручкой; (4в) — в виде прямоугольного параллелепипеда с ручкой

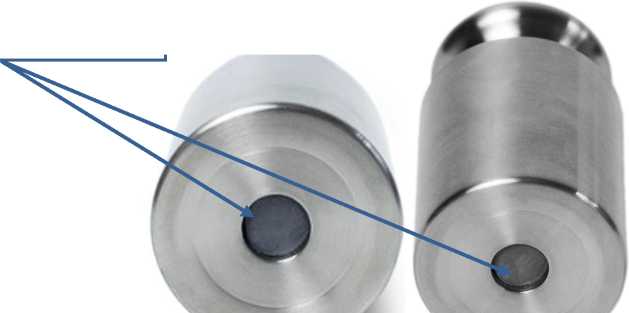

Место нанесения знака поверки на уплотнительный диск подгоночной полости

Место нанесения знака поверки на уплотнительный диск подгоночной полости 5а

5б

Место нанесения знака поверки на уплотнительный диск подгоночной полости

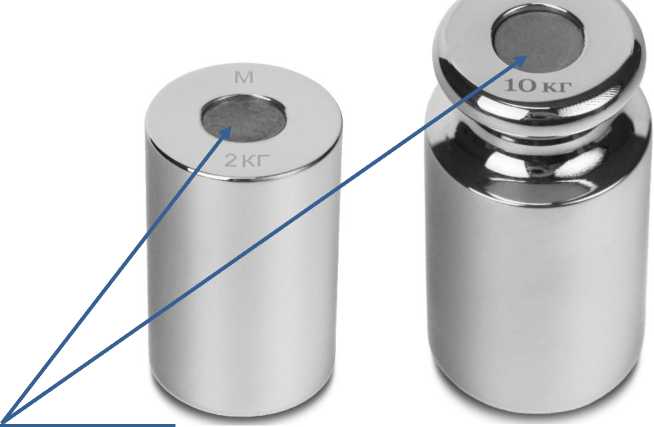

Рисунок 5 — Общий вид гирь из нержавеющей стали класса точности М1 и схема пломбировки от несанкционированного доступа и место нанесения знака поверки: (5а) — цилиндрической формы с головкой и без головки с подгоночной полостью;

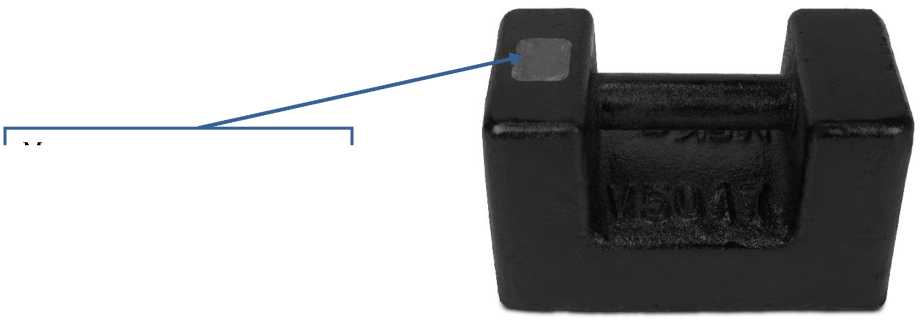

(5б) — в виде прямоугольного параллелепипеда с ручкой из серого чугуна с нанесением лакокрасочного покрытия

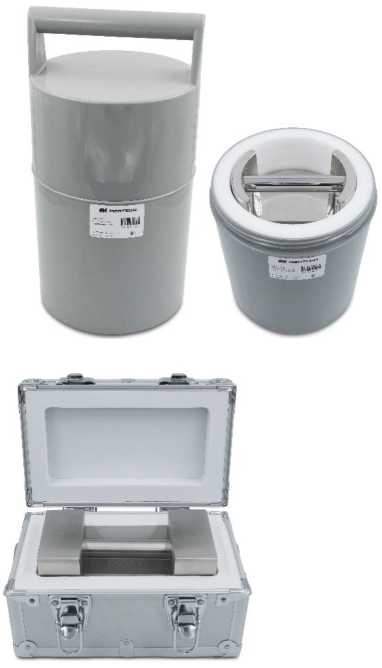

Рисунок 6 — Общий вид одиночных гирь в футлярах

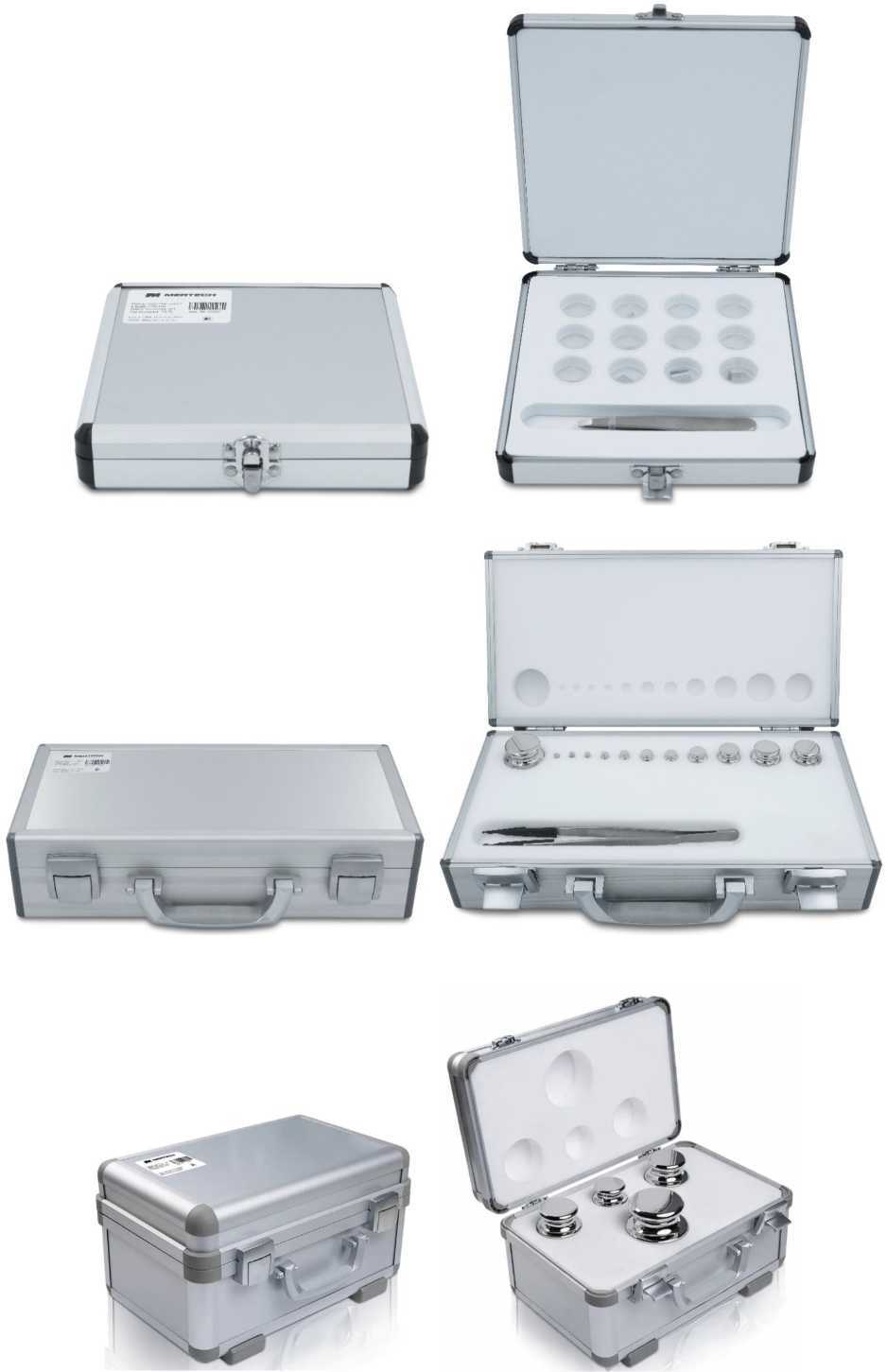

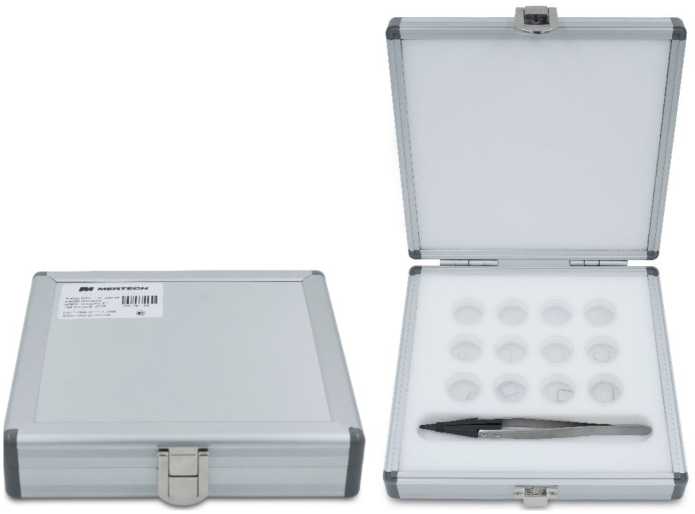

Рисунок 7 — Общий вид наборов гирь

Заводской номер гирь и наборов гирь (формат цифровой или буквенно-цифровой), приведен на маркировочной табличке в виде наклейки, расположенной на футлярах гирь, наборов гирь или комплектов. Заводской номер (формат цифровой или буквенно-цифровой) на гири класса М1 в виде прямоугольного параллелепипеда с ручкой может наноситься на поверхность гирь заводским способом.

Маркировка гирь, наборов гирь, комплектов выполняется на табличке в виде наклейки, расположенной на футлярах, и содержит (как минимум) следующие сведения, нанесенные типографским способом: наименование торговой марки MERTECH; заводской номер гирь или набора гирь; обозначение гирь или набора гирь; наименование изготовителя; знак утверждения типа; год изготовления; ГОСТ OIML R 111-1-2009.

f|f MERTECH

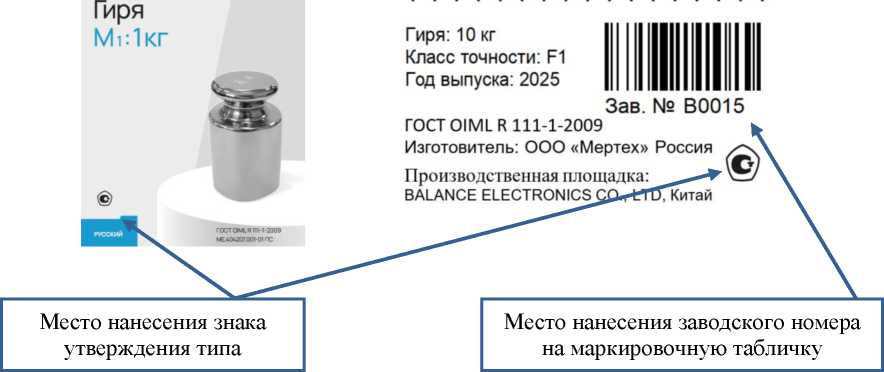

Рисунок 8 — Общий вид титульной страницы паспорта и руководства по эксплуатации и маркировочной таблички

Технические характеристики

Метрологические и технические характеристики гирь приведены в соответствии с требованиями ГОСТ OIML R 111-1-2009.

Таблица 1 — Пределы допускаемой абсолютной погрешности гирь ± дт

Номинальное значение массы гирь	Пределы допускаемой абсолютной погрешности ± 6 т, мг, для гирь класса точности
Номинальное значение массы гирь	Е1	Е2	F1	F2	М1
20 кг	_	30	100	300	1000
10 кг	_	16	50	160	500
5 кг	2,5	8,0	25	80	250
2 кг	1,0	3,0	10	30	100
1 кг	0,5	1,6	5,0	16	50
500 г	_	0,8	2,5	8,0	_
200 г	_	0,3	1,0	3,0	_
100 г	_	0,16	0,5	1,6	_
50 г	_	0,10	0,3	1,0	_
20 г	_	0,08	0,25	0,8	_
10 г	_	0,06	0,20	0,6	_
5 г	_	0,05	0,16	0,5	_
2 г	_	0,04	0,12	0,4	_
1 г	_	0,03	0,10	0,3	_
500 мг	0,008	0,025	0,08	0,25	0,8
200 мг	0,006	0,020	0,06	0,20	0,6
100 мг	0,005	0,016	0,05	0,16	0,5
50 мг	0,004	0,012	0,04	0,12	0,4
20 мг	0,003	0,010	0,03	0,10	0,3
10 мг	0,003	0,008	0,025	0,08	0,25
5 мг	0,003	0,006	0,020	0,06	0,20
2 мг	0,003	0,006	0,020	0,06	0,20
1 мг	0,003	0,006	0,020	0,06	0,20

аблица 2 — Диапазоны допускаемых значений плотности материала гирь

Номинальное значение массы гирь	Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103кгм-3, для классов точности гирь
Номинальное значение массы гирь	E1	E2	F1	F2	M1
> 100 г	7,934-8,067	7,81-8,21	7,39-8,73	6,4-10,7	> 4,4
50 г	_	7,74-8,28	7,27-8,89	6,0-12,0	_
20 г	_	7,50-8,57	6,6-10,1	4,8-24,0	_
10 г	_	7,27-8,89	6,0-12,0	> 4,0	_
5 г	_	6,9-9,6	5,3-16,0	> 3,0	_
2 г	_	6,0-12,0	> 4,0	> 2,0	_
1 г	_	5,3-16,0	> 3,0	_	_
500 мг	6,3-10,9	> 4,4	> 2,2	_	_
200 мг	5,3-16,0	> 3,0	_	_	_
100 мг	> 4,4	_	_	_	_
50 мг	> 3,4	_	_	_	_
20 мг	> 2,3	_	_	_	_

аблица 3 — Максимальные значения шероховатости поверхности гирь

Шероховатость поверхности	Класс точности гирь
Шероховатость поверхности	E1	E2	F1	F2
Rz, мкм	0,5	1	2	5
Ra, мкм	0,1	0,2	0,4	1

Таблица 4 — Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции шМ.____________________________

Максимальная остаточная магнитная индукция	Класс точности гирь
Максимальная остаточная магнитная индукция	E1	E2	F1	F2	M1
шМ, мкТл	2,5	8	25	80	250

аблица 5 — Пределы допускаемых абсолютных значений магнитной восприимчивости %.

Номинальное значение массы гирь m	Максимальные значения магнитной восприимчивости гирь % в зависимости от их класса точности
Номинальное значение массы гирь m	E1	E2	F1	F2
m < 1 г	0,25	0,9	10	_
2 г< m < 10 г	0,06	0,18	0,7	4
20 г< m	0,02	0,07	0,2	0,8

аблица 6 — Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: для гирь классов точности Е1, Е2 — температура окружающего воздуха, о С	от +18 до +27
— относительная влажность воздуха, %	от 40 до 60
для гирь классов точности F1, F2 — относительная влажность воздуха, %	от 40 до 60
Изменение температуры в течение 1 ч, о С, не более — гири классов точности Е1	± 0,3
— гири классов точности Е2	± 0,7
— гири классов точности F1	± 1,5
— гири классов точности F2	± 2,0
— гири классов точности М1	± 3,0

аблица 7 — Показатели надежности и долговечности

Наименование характеристики

Значение

Средняя наработка до отказа, часов

— гири классов точности E1

— гири классов точности E2, F1, F2, M1

8000

4000

Средний срок службы, лет

Знак утверждения типа

наносится на паспорт и руководство по эксплуатации типографским способом и на маркировочную табличку в виде наклейки, выполненной методом термопечати, закрепленную на футляре.

Комплектность

Таблица 8 — Комплектность одиночных гирь

Наименование	Обозначение	Кол-во
Гиря	см. паспорт	1 шт.
Футляр для стальных гирь	_	1 шт.
Паспорт и руководство по эксплуатации	МЕ.404207.001-ХХ ПС*	1 экз.
* — Х принимают значения от 0 до 9.

аблица 9 — Комплектность наборов гирь

Наименование	Обозначение	Кол-во
Набор гирь	см. паспорт	1 набор
Футляр	_	1 шт.
Паспорт и руководство по эксплуатации	МЕ.404207.002-ХХ ПС*	1 экз.
Пинцет (для гирь массой менее 1 кг)	_	1 шт.
* — Х принимают значения от 0 до 9.

Сведения о методах измерений

приведены в разделе «Принцип действия и методы измерений» документов «Паспорт и руководство по эксплуатации. Гиря. МЕ.404207.001-ХХ ПС» и «Паспорт и руководство по эксплуатации. Набор гирь. МЕ.404207.002-ХХ ПС».

Нормативные документы

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622

ТУ 28.29.83-002-43553519-2024 «Гири MERTECH классов точности

Е1, Е2, F1, F2, M1. Технические условия»
