Каналы измерительные (электрическая часть) единичного экземпляра комплекта аппаратуры управления электромеханическими рулевыми машинами регулирования соотношения компонентов КАУ ЭРМ (далее — ИК КАУ ЭРМ) предназначены для измерений постоянного электрического напряжения, силы постоянного электрического тока и электрического сопротивления постоянного тока.
Каналы измерительные (электрическая часть) единичного экземпляра комплекта аппаратуры управления электромеханическими рулевыми машинами регулирования соотношения компонентов КАУ ЭРМ (далее — ИК КАУ ЭРМ) предназначены для измерений постоянного электрического напряжения, силы постоянного электрического тока и электрического сопротивления постоянного тока.
Принцип действия ИК КАУ ЭРМ основан на аналого-цифровом преобразовании электрических сигналов, пропорциональных измеряемым параметрам электромеханических рулевых машин регулирования соотношения компонентов (далее — ЭРМ), с последующей регистрацией, обработкой и визуализацией измерительной информации.
Конструктивно ИК КАУ ЭРМ смонтированы в приборной стойке открытого типа на колёсах, в которой размещены стабилизатор напряжения Ресанта АСН-2000Н/1-Ц Lux и съёмные блоки управления ЭРМ № 1 и № 2, связанные кабельными переходниками.
В блоке управления ЭРМ № 1 установлены источники питания
MEAN WELL MDR-40-5, MEAN WELL WDR-240-24 и АКИП 1133А-40-19, осуществляющие преобразование сетевого напряжения в стабилизированное постоянное напряжение для питания компонентов ИК КАУ ЭРМ и элементов автоматики объекта управления.
В блоке управления ЭРМ № 2 установлены сетевой индустриальный контроллер СИКОН-СМ1 и модули связи с объектом управления.
Измерительные преобразования сигналов осуществляются следующим образом:
— сигналы электрического сопротивления преобразуются в частоту в преобразователе сопротивления в частоту-код ПСЧК или в аналого-частотном преобразователе АЧП5-03.Ех;
— сигналы постоянного электрического напряжения преобразуются в частоту напрямую в аналого-частотном преобразователе АЧП6-08.Ех или через делитель напряжения в аналого-частотном преобразователе АЧП6-05.Ех;
— сигналы силы постоянного электрического тока преобразуются модулем датчиков Холла МДХ3-01 в постоянное электрическое напряжение, с выхода которого сигнал поступает в аналого-частотный преобразователь АЧП6-06.Ех.
Частотные сигналы от аналого-частотных преобразователей поступают в модуль связи с контроллером частотный МСКЧ6, который осуществляет их аналого-цифровое преобразование и передачу по последовательному периферийному интерфейсу SPI в контроллер СИКОН-СМ1.
ИК КАУ ЭРМ оснащены кабельными переходниками для подключения ЭРМ и датчиков контроля.
В состав ИК КАУ ЭРМ также входит автоматизированное рабочее место (далее — АРМ) оператора, связанное с блоком управления ЭРМ № 2 по проводной сети Ethernet, оборудованное с использованием подкатного стола. АРМ предназначено для отображения в реальном времени и регистрации параметров ЭРМ, а также формирования команд управления ЭРМ.
ИК КАУ ЭРМ реализуют следующие измерительные функции:
— прием и аналого-цифровое преобразование аналоговых электрических сигналов, пропорциональных измеряемым параметрам ЭРМ;
— регистрацию и отображение измерительной информации на экране монитора АРМ оператора.
Общий вид приборной стойки ИК КАУ ЭРМ представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и разделительного символа «/», наносится типографским способом на табличку, наклеиваемую в верхнем левом углу приборной стойки в соответствии с рисунком 2.
Пломбирование ИК КАУ ЭРМ не предусмотрено.
Нанесение знака поверки на ИК КАУ ЭРМ не предусмотрено.
К средствам измерений данного типа относится ИК КАУ ЭРМ, заводской номер 169/2026.

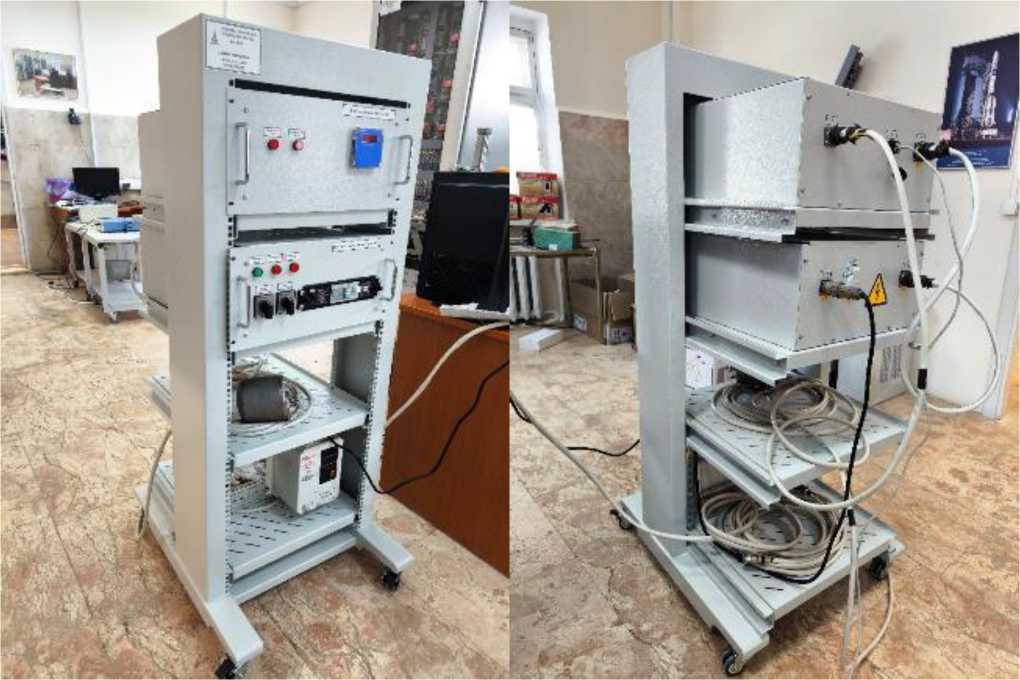

Рисунок 1 — Общий вид приборной стойки ИК КАУ ЭРМ

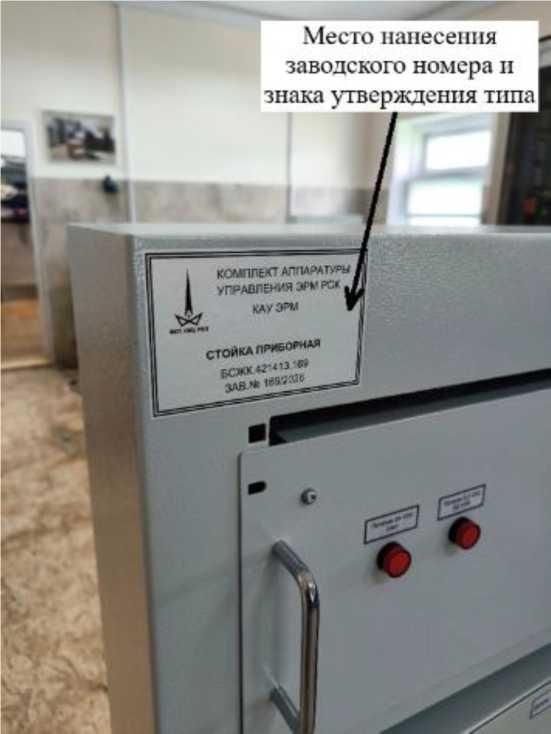

Рисунок 2 — Место нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее — ПО) ИК КАУ ЭРМ включает в себя:
— системное ПО контроллеров СИКОН-СМ1 (операционная система Voyage Linux);
— рабочее ПО контроллеров СИКОН-СМ1, обеспечивающее обмен данными с модулями ввода-вывода и передачу данных регистрации;
— программу подготовки исходных данных, предназначенную для настройки контроллеров, сетевых интерфейсов, адресации каналов ввода/вывода, характеристик датчиков и преобразователей, а также данных для расчета первичных и вторичных параметров;
— ПО «Пульт контроля и управления» (далее — ПКУ), устанавливаемое на АРМ и осуществляющее организацию связи с контроллерами, прием, обработку и вывод на отображение измерительной информации;
— программу пульта оператора, обеспечивающую отображение результатов измерений в настраиваемом графическом виде;
— библиотеку TX_KAU_ERM.dll, реализующую функции обработки измерительной информации.
К метрологически значимой части ПО относится библиотека TX_KAU_ERM.dll. Остальные компоненты ПО являются метрологически незначимыми.
Защита ПО от непреднамеренных и преднамеренных изменений реализована следующим образом:
— целостность библиотеки TX_KAU_ERM.dll контролируется по контрольной сумме, вычисляемой при каждом запуске системы; при обнаружении несоответствия выдается предупреждение и блокируется выполнение измерительных функций;
— физический доступ к блокам управления ЭРМ № 1 и № 2 ограничен конструкцией корпусов, закрываемых на резьбовые соединения, что препятствует оперативному несанкционированному вмешательству и требует применения специального инструмента;
— ИК КАУ ЭРМ эксплуатируются на объекте с контролируемым доступом (закрытая территория), что ограничивает круг лиц, имеющих физический доступ к оборудованию.
Метрологические характеристики ИК КАУ ЭРМ, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ПО.
Уровень защиты ПО ИК КАУ ЭРМ от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО ИК КАУ ЭРМ приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TX_KAU_ERM.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.1 |
| Цифровой идентификатор ПО | 3345C9D2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 (IEEE 1059-1993) |
| Примечание — Номер версии относится к метрологически незначимой части ПО (интерфейсной части пульта оператора) и может изменяться; метрологически значимая библиотека TX_KAU_ERM.dll при этом остаётся неизменной, её целостность подтверждается цифровым идентификатором | |
Таблица 2 — Метрологические характеристики
| Измеряемая величина | Диапазон измерений | Состав ИК | Количество ИК | Пределы допускаемой погрешности ИК в условиях эксплуатации 1 |
| Электрическое сопротивление постоянного тока | от 1 до 100 кОм | ПСЧК => МСКЧ6 => СИКОН-СМ1 => АРМ | 1 | Yвп = ±1,0 % |
| от 1 до 150 Ом | АЧП5-03.Ех => МСКЧ6 => СИКОН-СМ1 => АРМ | 1 | Yвп = ±1,0 % | |
| Постоянное электрическое напряжение | от -32 до +32 В | Делитель напряжения => АЧП6-05.Ех => МСКЧ6 => СИКОН-СМ1 => АРМ | 1 | Yди = ±1,0 % |
| от 0 до 6,5 В | АЧП6-08.Ех => МСКЧ6 => СИКОН-СМ1 => АРМ | 4 | Yди = ±1,0 % | |
| Сила постоянного электрического тока | от -3 до +3 А | МДХ3-01 => АЧП6-06.Ех => МСКЧ6 => СИКОН-СМ1 => АРМ | 1 | Yди = ±1,0 % |
Примечания:
1 Приняты следующие условные обозначения пределов допускаемой приведенной
погрешности:
Yen — приведенная к значению верхнего предела диапазона измерений;
Yди — приведенная к диапазону измерений (разности значений верхнего и нижнего пределов)
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока, В | от 207 до 253 |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность (при температуре +25 °С), % — атмосферное давление, кПа |
от +15 до +35 не более 80 от 84 до 107 |
| Габаритные размеры приборной стойки (глубинахширинахвысота), мм, не более | 709х585х1400 |
| Масса приборной стойки, кг, не более | 100 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Среднее время работы за 1 год, ч | 1250 |
| Срок службы, лет | 10 |
| Ресурс изделия, ч | 12500 |
наносится методом лазерной печати, либо другим типографским способом, на титульный лист руководства по эксплуатации, а также на корпус приборной стойки в соответствии с рисунком 2.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Каналы измерительные (электрическая часть) единичного экземпляра комплекта аппаратуры управления электромеханическими рулевыми машинами регулирования соотношения
компонентов КАУ ЭРМ |
— | 1 |
| Комплект ЗИП | БСЖК.421413.169 ЗИ | 1 |
| Руководство по эксплуатации | БСЖК.421413.169 РЭ | 1 |
| Формуляр | БСЖК.421413.169 ФО | 1 |
приведены в разделе 1.2 «Описание и работа составных частей КАУ ЭРМ» руководства по эксплуатации БСЖК.421413.169 РЭ.
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А».
