Ключи моментные предельные THORVIK (далее — ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Ключи моментные предельные THORVIK (далее — ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи выпускаются двух серий: TWZ и TWX. Серии различаются конструктивным исполнением и способом отображения установленного значения крутящего момента силы:
— TWZ — с микрометрической шкалой установки крутящего момента силы (с нониусом);
— TWX — со шкалой, отображаемой в индикаторном окне.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, предельного механизма, фиксатора настроек крутящего момента силы, головки с трещоточным механизмом, включающей присоединительный квадрат с шариковым фиксатором и переключателем направления вращения. Ключи серии TWX в зависимости от диапазона воспроизведения крутящего момента силы могут иметь сборную конструкцию корпуса.
Серии разделяются на модификации, отличающиеся между собой диапазоном воспроизведения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного элемента.
Ключи серии TWZ выпускаются в 9 модификациях: TWZ1016, TWZ1220, TWZ1525, TWZ2525, TWZ2106, TWZ2212, TWZ3212, TWZ3422, TWZ3633.
Ключи серии TWX выпускаются в 10 модификациях: TWX1525, TWX2105, TWX2210, TWX3420, TWX3535, TWX4158, TWX4210, TWX5120, TWX5420, TWX5630.
Общий вид ключей представлен на рисунках 1 — 2.
Товарный знак
наносится на руководство
по эксплуатации типографским методом, на корпус и/или рукоятку ключей краской или методом лазерной маркировки.
Заводской номер в виде цифрового обозначения наносится на корпус ключа методом лазерной гравировки или методом механического давления. Также на корпусе ключа методом лазерной гравировки указывается модификация ключа и стрелка, указывающая направление приложения усилия при затяжке резьбовых соединений. Места нанесения заводского номера представлены на рисунке 3.
Цвет корпуса и рукоятки может быть изменен изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование ключей от несанкционированного доступа не предусмотрено.
Рисунок 1 — Общий вид ключей серии TWZ
Рисунок 2 — Общий вид ключей серии TWX

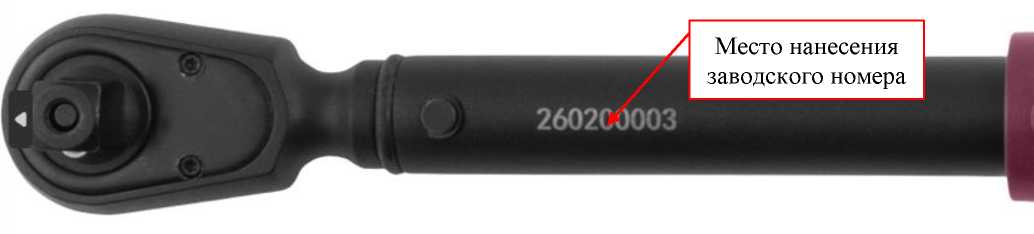

Место нанесения
заводского номера
Рисунок 3 — Общий вид и место нанесения заводского номера
Таблица 1 — Метрологические характеристики ключей серии TWZ
| Модификация | Диапазон воспроизведения крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
| TWZ1016 | от 1 до 6 | 0,05 | ±4 |
| TWZ1220 | от 2 до 20 | 0,20 | |
| TWZ1525 | от 5 до 25 | 0,25 | |
| TWZ2525 | от 5 до 25 | 0,25 | |
| TWZ2106 | от 10 до 60 | 0,50 | |
| TWZ2212 | от 20 до 120 | 1,00 | |
| TWZ3212 | от 20 до 120 | 1,00 | |
| TWZ3422 | от 40 до 220 | 1,00 | |
| TWZ3633 | от 60 до 340 | 2,00 |
Таблица 2 — Метрологические характеристики ключей серии TWX
| Модификация | Диапазон воспроизведения крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
| TWX1525 | от 5 до 25 | 0,2 | ±4 |
| TWX2105 | от 10 до 50 | 0,5 | |
| TWX2210 | от 20 до 100 | 1,0 | |
| TWX3420 | от 40 до 200 | 1,0 | |
| TWX3535 | от 50 до 350 | 2,0 | |
| TWX4158 | от 150 до 800 | 5,0 | |
| TWX4210 | от 200 до 1000 | 5,0 | |
| TWX5120 | от 200 до 1000 | 5,0 | |
| TWX5420 | от 400 до 2000 | 10,0 | |
| TWX5630 | от 600 до 3000 | 15,0 |
Таблица 3 — Основные технические характеристики
| Модификация | Размер присоединительного квадрата, мм (дюйм) | Масса, кг, не более | Габаритные размеры (Длина), мм, не более |
| TWZ1016 | 6,3 (1/4) | 0,26 | 198 |
| TWZ1220 | 6,3 (1/4) | 0,32 | 243 |
| TWZ1525 | 6,3 (1/4) | 0,32 | 243 |
| TWZ2525 | 9,5 (3/8) | 0,35 | 243 |
| TWZ2106 | 9,5 (3/8) | 0,45 | 293 |
| TWZ2212 | 9,5 (3/8) | 0,90 | 402 |
| TWZ3212 | 12,5 (1/2) | 1,08 | 421 |
| TWZ3422 | 12,5 (1/2) | 1,20 | 505 |
| TWZ3633 | 12,5 (1/2) | 1,31 | 565 |
| TWX1525 | 6,3 (1/4) | 0,39 | 252 |
| TWX2105 | 9,5 (3/8) | 0,55 | 312 |
| TWX2210 | 9,5 (3/8) | 1,02 | 415 |
| TWX3420 | 9,5 (3/8) | 1,31 | 504 |
Продолжение таблицы 3
| Модификация | Размер присоединительного квадрата, мм (дюйм) | Масса, кг, не более | Габаритные размеры (Длина), мм, не более |
| TWX3535 | 12,5 (1/2) | 1,43 | 555 |
| TWX4158 | 19,05 (3/4) | 5,86 | 1235 |
| TWX4210 | 19,05 (3/4) | 5,86 | 1235 |
| TWX5120 | 25,4 (1) | 6,06 | 1235 |
| TWX5420 | 25,4 (1) | 9,80 | 1790 |
| TWX5630 | 25,4 (1) | 9,80 | 1790 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, циклов | 5000 |
Таблица 5 — Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации:
— температура окружающего воздуха, °С |
От +15 до +35 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 6 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный THORVIK | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе 8 «Порядок работы» руководства по эксплуатации ключей.
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»
Стандарт предприятия ASA Auto HK Limited «Ключи моментные предельные THORVIK серий TWZ и TWX»
