Комплексы программно-аппаратные с фото и видеофиксацией «ЛИС» (далее — комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее — ТС) в зоне контроля лазерным методом, расстояний до объектов, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), текущих навигационных параметров и определения на их основе координат комплексов.
Комплексы программно-аппаратные с фото и видеофиксацией «ЛИС» (далее — комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее — ТС) в зоне контроля лазерным методом, расстояний до объектов, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), текущих навигационных параметров и определения на их основе координат комплексов.
Принцип действия комплексов при измерении значений текущего времени и определении координат местоположения в плане основан на приеме и обработке сигналов глобальных навигационных спутниковых систем GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеоматериалы, формируемые комплексами.
Принцип действия комплексов при измерении скорости движения ТС в зоне контроля лазерным методом основан на измерении расстояния, пройденного ТС в зоне контроля за временной промежуток, с помощью лазерного локатора (LIDAR), входящего в состав комплексов.
Принцип действия комплексов при измерении расстояний до ТС основан на лазерном измерении расстояния от лицевой части основного видеоблока комплекса до государственного регистрационного знака (далее — ГРЗ) ТС с помощью лазерного локатора (LIDAR), входящего в состав комплексов.
Комплексы конструктивно состоят из вычислительного блока и основного видеомодуля, опционально в состав комплексов могут входить монитор и обзорные камеры.
Комплексы применяются в передвижном (на специальных конструкциях, штативах, треногах и т.п., на борту патрульных автомобилей, находящихся в неподвижном состоянии) и мобильном размещении (на борту патрульных автомобилей, находящихся в движении).
Функционально комплексы применяются для фиксации потока ТС, распознавания ГРЗ ТС, измерения скорости фиксируемых ТС и фиксации следующих типов событий и видов нарушений правил дорожного движения (далее — ПДД) и правил благоустройства: превышения установленной скорости движения транспортного средства; выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути); остановка в зоне действия знака «Остановка запрещена»; стоянка в зоне действия знака «Стоянка запрещена»; остановка в зоне действия желтой линии разметки; стоянка на пешеходном переходе; стоянка вторым рядом; стоянка на пересечении проезжих частей; стоянка в зоне действия знака «Стоянка запрещена по четным числам»; стоянка в зоне действия знака «Стоянка запрещена по нечетным числам»; остановка на местах для инвалидов; стоянка на полосе, предназначенной для маршрутных ТС; остановка ближе 15 м от мест остановки маршрутных ТС или такси; стоянка на участках с зелеными насаждениями и иных объектах благоустройства; остановка на автомагистрали; превышения установленной скорости движения транспортного средства; пересечение в нарушение ПДД линий разметки проезжей части дороги; несоблюдение требований (предписанных дорожными знаками), запрещающими движение грузовых автотранспортных средств; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; нарушение правил пользования внешними световыми приборами; нарушение правил применения ремней безопасности или мотошлемов; проезд под запрещающий знак; нарушение правил пользования телефоном водителем транспортного средства; движение транспортного средства во встречном направлении по дороге с односторонним движением; нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев транспортных средств; установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т.п.); остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде; нарушение правил, установленных для движения ТС в жилых зонах; движение автомобиля с разрешенной массой ТС по полосам в нарушение ПДД; прочие нарушения и события.
Алгоритм выявления и фиксации нарушений ПДД (и прочих) основан на перечисленных выше принципах действия, и реализован за счет автоматического сопоставления распознанного ГРЗ ТС либо другого распознанного объекта фиксации, данных измерений, фото — и видеоматериалов, а также, при необходимости, другой информации (результатов работы нейросетевых алгоритмов обработки видеоряда, результатов запросов к внешним источникам данных). Решение измерительных задач, определенных назначением, и выявление нарушений правил дорожного движения (и прочих) комплексы производят в автоматическом режиме без участия человека.
Общий вид составных частей комплексов представлен на рисунке 1.
Обзорная камера
В ычислительный блок
Основной видеоблок
Монитор
Рисунок 1 — Общий вид составных частей комплексов
Корпус комплексов защищен от несанкционированного доступа. На каждом вычислительном и основном блоках комплексов устанавливается гарантийная номерная пломба с контролем вскрытия, препятствующая несанкционированному вскрытию и лишающая гарантии и поверки при её повреждении.

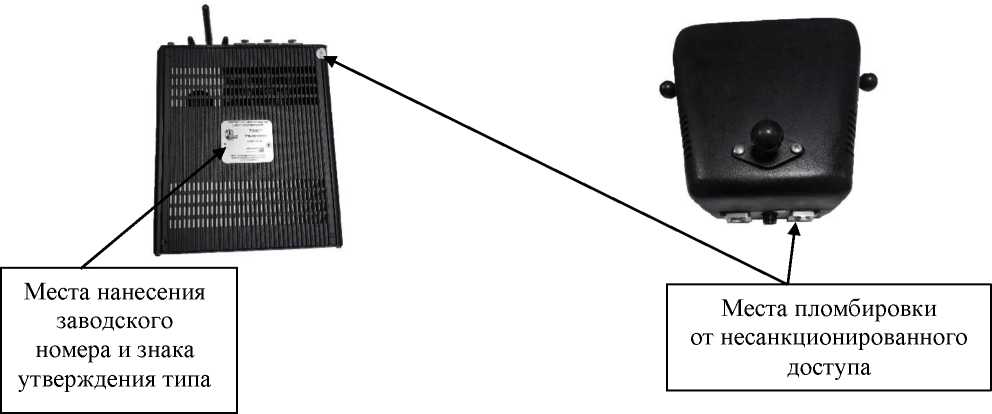

Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунках 2.
Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа комплексов
Знак поверки на комплексы не наносится.
Заводской номер наносится на металлизированный шильдик методом гравировки, размещаемый на тыльной стороне вычислительного блока комплексов. Формат нанесения заводского номера буквенно-цифровой.
Функционирование комплексов осуществляется под управлением программного обеспечения (далее — ПО) «ЛИС». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЛИС |
| Номер версии (идентификационный номер) ПО | не ниже TL.01.01 |
| Цифровой идентификатор ПО | _ |
Метрологические и технические характеристики комплексов приведены в таблицах 2, 3.
Таблица 2 — Метрологические характеристики комплексов
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС в зоне контроля лазерным методом, км/ч | от 0 до 350 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля лазерным методом, км/ч | ±1 |
| Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с:
— основной видеоблок — обзорная камера |
±0,05 ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс | ±1 |
| Диапазон измерений расстояния от комплексов до ТС, м | от 5 до 120 |
| Пределы абсолютной погрешности измерений расстояния от комплексов до ТС, м | ±0,1 |
| Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане*, м | ±3 |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане в диапазоне скоростей от 0 до 150 км/ч, м* | ±3 |
| * — метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3. | |
Таблица 3 — Технические характеристики комплексов
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 10 до 14 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры составных частей комплексов, мм, не более: | |
| а) вычислительный блок | |
| — длина | 250 |
| — ширина | 250 |
| — высота | 150 |
| б) основной видеоблок | |
| — длина | 230 |
| — ширина | 210 |
| — высота | 140 |
| в) монитор | |
| — длина | 275 |
| — ширина | 185 |
| — высота | 40 |
| г) обзорная камера | |
| — длина | 130 |
| — ширина | 60 |
| — высота | 80 |
| Масса составных частей комплексов, кг, не более: | |
| — вычислительный блок | 5 |
| — основной видеоблок | 5 |
| — монитор | 1 |
| — обзорная камера | 1 |
| Условия применения комплексов:
— температура окружающей среды, °С — относительная влажность воздуха при температуре +25 °С, % |
от -40 до +50 до 98 |
наносится на металлизированный шильдик методом гравировки, размещаемый на тыльной стороне вычислительного блока комплексов, а также на титульные листы формуляра и руководства по эксплуатации методом печати.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 — Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный с фото и видеофиксацией «ЛИС» в составе*:
— вычислительный блок — основной видеоблок — монитор — обзорная камера |
_ | 1 шт.
1 шт. от 0 до 1 шт. от 0 до 2 шт. |
| Руководство по эксплуатации | РТДЦ.4О2139.001.РЭ | 1 экз. |
| Формуляр | РТДЦ.402139.001.ФО | 1 экз. |
| Описание программного обеспечения | РТДЦ.402139.001.ПА | 1 экз. |
| Методика поверки | _ | 1 экз. |
| * — состав комплекса зависит заказа. | ||
приведены в разделе 3 «Использование по назначению» документа РТДЦ.402139.001.РЭ «Комплексы программно-аппаратные с фото и видеофиксацией «ЛИС». Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16.11.2020 № 1847
«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части пп. 12.1.2, 12.42.1, 12.42.2, 12.44.1)
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» (в части пп. 5.3 — 5.5)
РТДЦ.402139.001.ТУ «Комплексы программно-аппаратные с фото и видеофиксацией «ЛИС». Технические условия»
