Комплексы телеуправляемые подводные измерительные РБ-500D, 99629-26

Назначение

Комплексы телеуправляемые подводные измерительные PB-500D (далее по тексту — комплексы) предназначены для измерений толщины изделий из стали.

Описание

Конструктивно комплексы состоят из надводной части и подводного модуля. Надводная часть комплексов состоит из надводного блока управления (в том числе джойстик, соединительные кабели), а также кабельной катушки с кабель-тросом и токосъемником. Подводный модуль комплексов состоит из рамы аппарата с зафиксированными на ней подводными движителями, видеокамерой, устройством для поворота передней камеры, лазерной указкой, навигационным компасом, светильником, манипулятором и ультразвуковым толщиномером.

Принцип действия толщиномера основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через изделие, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится методом гравировки на маркировочный шильдик, расположенный на боковой стороне подводного модуля.

Общий вид комплексов представлен на рисунке 1. Корпус комплексов может окрашиваться в цвета по заказу заказчика, отличные от представленного на рисунке 1. Общий вид маркировочного шильдика приведен на рисунке 2.

Пломбирование комплексов не предусмотрено.

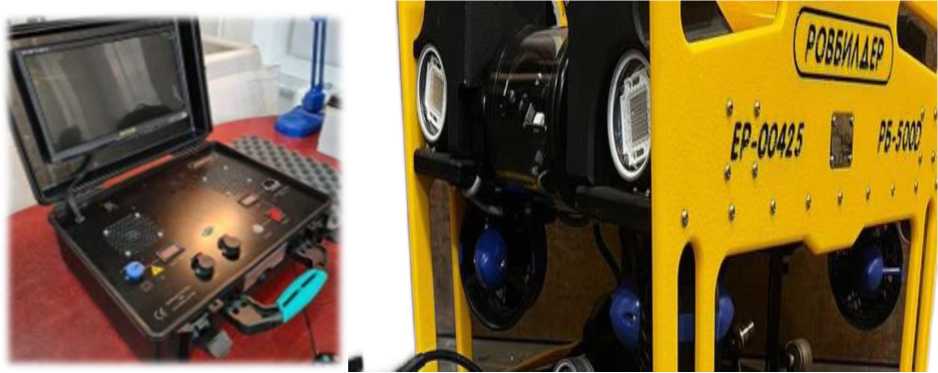

Рисунок 1 — Общий вид средства измерений

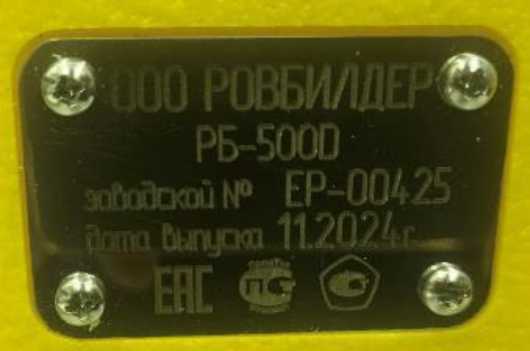

Рисунок 2 — Общий вид маркировочного шильдика

Программное обеспечение

Комплексы имеют программное обеспечение (далее — ПО), которое управляет работой, собирает, обрабатывает и отображает полученные данные.

ПО реализовано с выделением метрологически значимой части. Влияние ПО учтено при нормировании метрологических характеристик комплексов.

Уровень защиты ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	—
Номер версии (идентификационный номер) ПО	1.7.ХХХ
Цифровой идентификатор ПО	—
«ХХХ» — обозначение метрологически незначимой части ПО, которое может содержать любую комбинацию из арабских цифр от 0 до 9

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины, мм	от 3 до 50
Пределы допускаемой абсолютной погрешности измерений толщины, мм	±0,1

Таблица 3 — Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: — напряжение переменного тока, В;	от 198 до 242
— частота переменного тока, Гц	50
Г абаритные размеры подводного модуля, мм, не более — высота	413
— ширина	445
— длина	664
Масса, кг, не более: — подводного модуля (без дополнительного оборудования)	25
— надводного блока управления	14
— катушки с кабелем	36
Условия эксплуатации: — температура окружающей среды, °С	от -10 до +50

Знак утверждения типа

наносится на титульный лист паспорта-формуляра типографским способом

и на маркировочный шильдик методом гравировки.

Комплектность

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс телеуправляемый подводный измерительный	РБ-500D	1 шт.
Джойстик управления	—	1 шт.
Катушка с кабелем (длина 400 м)	—	1 шт.
Кабель питания	—	1 шт.
Комплект соединительных кабелей	—	1 шт.
Комплект запасных частей	—	1 шт.
Манипулятор (по заказу)	—	1 шт.
Щетка (по заказу)	—	1 шт.
Паспорт-формуляр	РВБД.361199.501 П-ФО	1 экз.
Руководство по эксплуатации	РВБД.361199.501 РЭ	1 экз.
