Манометры показывающие YTP100BF (далее — манометры) предназначены для измерений избыточного давления газа, пара, жидкости, вязких, порошкообразных и подверженных кристаллизации сред.
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и мембранного разделителя CLAMP (50,5) AISI316L для присоединения к манометру. Корпус манометров заполнен демпфирующей жидкостью.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства.
К манометрам данного типа относятся манометры со следующими заводскими номерами:
25093753; 25093754; 25093755; 25093756; 25093757; 25093758; 25093759; 25093760; 25093761; 25093762; 25093763; 25093764; 25093765; 25093766; 25093768; 25093769; 25093770; 25093771; 25093772; 25093773; 25093774; 25093775; 25093776; 25093777; 25093778; 25093779; 25093780; 25093781; 25093783; 25093784; 25093786; 25093787; 25093790; 25093791; 25093792; 25093793; 25093794; 25093795; 25093796; 25093797; 25093798; 25093799; 25093800; 25093801; 25093802; 25093803; 25093805; 25093806; 25093807; 25093808; 25093809; 25093810; 25093811; 25093812; 25093813; 25093814; 25093815; 25093816; 25093817; 25093818; 25093819; 25093820; 25093821; 25093822; 25093823; 25093824; 25093825; 25093826; 25093827; 25093828; 25093829; 25093830; 25093831; 25093832; 25093833; 25080202; 25093622; 25093623; 25093624; 25093625; 25093626; 25093627; 25093628; 25093629; 25093630; 25093631; 25093632; 25093633; 25093634; 25093635; 25093636; 25093637; 25093638; 25093639; 25093640.

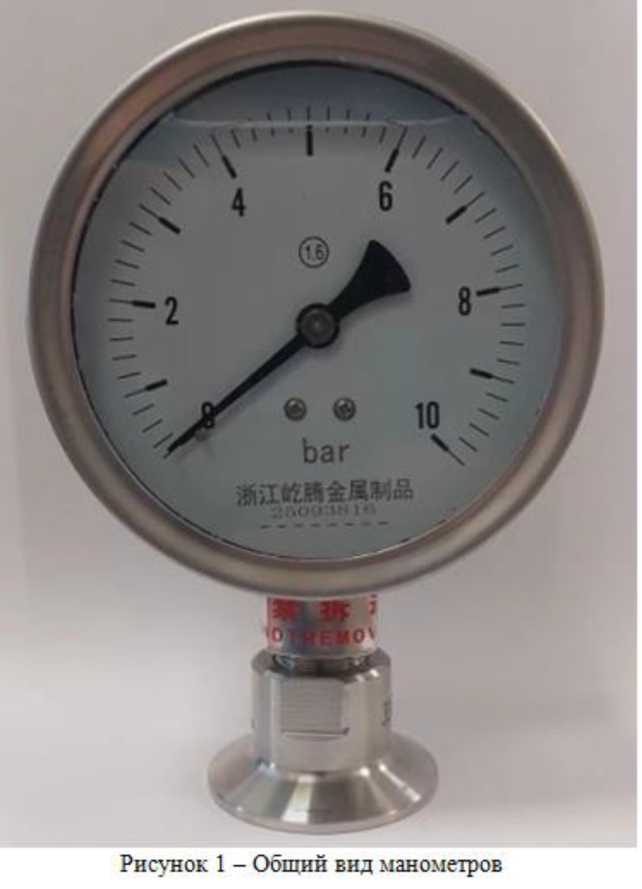

Общий вид манометров представлен на рисунке 1.
Знак поверки может быть нанесен на стекло манометра.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на нижнюю часть шкалы манометра и имеет цифровое обозначение.
Пломбирование манометров не предусмотрено.
Таблицы 1 — Метрологические характеристики
Заводские номера: 25093753; 25093754; 25093755; 25093756; 25093757; 25093758; 25093759; 25093760; 25093761; 25093762; 25093763; 25093764; 25093765; 25093766; 25093768; 25093769; 25093770; 25093771; 25093772; 25093773; 25093774; 25093775; 25093776; 25093777; 25093778; 25093779; 25093780; 25093781; 25093783; 25093784; 25093786; 25093787; 25093790; 25093791; 25093792; 25093793; 25093794; 25093795; 25093796; 25093797; 25093798; 25093799; 25093800; 25093801; 25093802; 25093803; 25093805; 25093806; 25093807; 25093808; 25093809; 25093810; 25093811; 25093812; 25093813; 25093814; 25093815; 25093816; 25093817; 25093818; 25093819; 25093820; 25093821; 25093822; 25093823; 25093824; 25093825; 25093826; 25093827; 25093828; 25093829; 25093830; 25093831; 25093832; 25093833_________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар | от 0 до 10 |
| Пределы допускаемой основной приведенной погрешности измерений давления у, % от диапазона измерений | ±1,6 |
Таблица 2 — Метрологические характеристики
Заводские номера: 25080202; 25093622; 25093623; 25093624; 25093625; 25093626; 25093627; 25093628; 25093629; 25093630; 25093631; 25093632; 25093633; 25093634; 25093635; 25093636; 25093637; 25093638; 25093639;25093640_________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар | от -1 до 5 |
| Пределы допускаемой основной приведенной погрешности измерений давления у, % от диапазона измерений | ±1,6 |
Таблица 3 — Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждые 10 °С, % от диапазона измерений | ±0,4 |
| Нормальные условия измерений:
— температура окружающего воздуха, °С — атмосферное давление, кПа — относительная влажность окружающего воздуха, % |
от +20 до +26 от 84 до 106,7 от 30 до 80 |
Таблица 4 — Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметр*глубинахвысота),
мм, не более |
102x50x155 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации:
— температура окружающего воздуха, °С — атмосферное давление, кПа — относительная влажность окружающего воздуха, % |
от -5 до +70 от 84 до 106,7 от 0 до 80 |
наносится в паспорт типографским способом.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр показывающий | YTP100BF | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 6 «Эксплуатация и монтаж» паспорта.
Приказ Росстандарта от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления — паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»
