Метеостанции РМ-2025, 98749-26

Назначение

Метеостанции РМ-2025 (далее — метеостанции) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра).

Описание

Конструктивно метеостанции состоят из корпуса (центрального блока) и подключаемого к нему измерительного блока. В центральный блок встроен первичный измерительный преобразователь (далее — ПИП) атмосферного давления, контроллер, дисплей, модуль электропитания и средств, обеспечивающих передачу данных по цифровым каналам связи. Измерительный блок включает в себя ПИП температуры и влажности воздуха, и в зависимости от исполнения — ПИП скорости воздушного потока или ПИП скорости и направления воздушного потока. Электронная схема центрального блока метеостанции принимает сигналы от ПИП и обрабатывает их с помощью контроллеров и встроенного программного обеспечения, отображая полученные данные на дисплее РМ-2025.

Метеостанции выпускаются в двух исполнениях: РМ-2025-С, РМ-2025-СН. Исполнения метеостанций отличаются наличием измерительного канала направления воздушного потока у метеостанции в исполнении РМ-2025-СН.

Перечень ПИП метеостанции представлен в таблице 1.

Таблица 1 — Перечень ПИП метеостанции

Измерительный канал	ПИП
температуры и влажности воздуха	ДТВЦ-4
скорости воздушного потока	ДСВ-1
атмосферного давления	ДАДЦ-4
скорости и направления воздушного потока	ДСНВАЦ-8

Принцип действия:

— при измерении температуры и относительной влажности воздуха основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры;

— при измерении атмосферного давления основан на преобразовании изменений емкости керамического конденсатора с помощью контроллеров и встроенного программного обеспечения в электрические сигналы, поступающие от электронной схемы ПИП и передающиеся в линию связи;

— при измерении скорости и направления воздушного потока ультразвуковым ПИП основан на измерении времени прохождения ультразвукового сигнала между парами приемопередатчиков;

— при измерении скорости воздушного потока механическим ПИП основан на преобразовании вращения чашек ПИП в количество импульсов и передачи их для обработки в центральный блок.

Нанесение знака поверки на метеостанцию не предусмотрено.

Серийный номер, в виде цифрового обозначения, состоящий из шести арабских цифр, указывается в формуляре на метеостанцию, а также на наклейке методом цифровой печати, расположенной на корпусе метеостанции.

Пломбирование метеостанции осуществляется при помощи защитной наклейки.

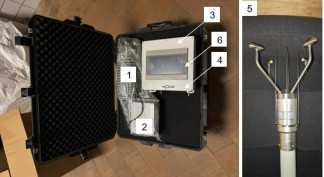

Общий вид метеостанции с указанием мест нанесения серийного номера, знака утверждения типа и защитной наклейки представлено на рисунке 1.

1 — ПИП скорости воздушного потока (ветра) ДСВ-1;

2 — ПИП ДТВЦ-4, встроенный в измерительный блок;

3 — ПИП ДАДЦ-4, встроенный в центральный блок;

4 — место нанесения серийного номера и знака утверждения типа;

5 — ПИП ДСНВАЦ-8;

6 — место нанесения защитной наклейки

Рисунок 1 — Общий вид метеостанции с указанием мест нанесения серийного номера, знака утверждения типа и защитной наклейки

Программное обеспечение

Метеостанции имеют встроенное программное обеспечение (далее — ПО) «ГМП-26», которое обеспечивает сбор, обработку, проверку состояния, настройку метеостанции.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	ГМП-26
Номер версии (идентификационный номер) ПО	0.5.х*
*Обозначение «х» не относится к метрологически значимой части ПО, может принимать значения от 0 до 9

Технические характеристики

Таблица 3 — Метрологические характеристики

Наименование характеристики	Значение
Исполнение метеостанции РМ-2025	РМ-2025-С	РМ-2025-СН
Диапазон измерений скорости воздушного потока, м/с	от 0,4 до 40,0
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: — в диапазоне от 0,4 до 5 м/с включ.; — в диапазоне св. 5 до 20 м/с включ.; — в диапазоне св. 20 до 40 м/с	±0,2 ±(0,2+0,05^1)) ±(0,2+0,1-V1))	±0,3 ±(0,2+0,1-V1)) ±(0,2+0,15-V1))
Диапазон измерений направления воздушного потока	—	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока	—	±10°
Диапазон измерений температуры воздуха, °С	от -70,0 до +60,0
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С — в диапазоне от — 70 до — 30 °С включ.; — в диапазоне св. — 30 до +60 °С	±0,4 ±0,2
Диапазон измерений относительной влажности воздуха, %	от 0 до 100,0
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: — в диапазоне от 0 до 90 % включ.; — в диапазоне св. 90 до 100 %;	±3,0 ±5,0
Диапазон измерений атмосферного давления, гПа	от 500,0 до 1100,0
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	± 0,4
1) Измеренное значение скорости воздушного потока, м/с

Таблица 4 — Технические характеристики

Наименование характеристики	Значение
Максимальная потребляемая мощность, включая обогрев, Вт, не более	90
Параметры электрического питания: -напряжение переменного тока, В — частота, Гц	от 198 до 242 от 49 до 51
Интерфейсы связи	RS-485
Габаритные размеры, блока центрального, мм, не более: -высота -ширина -длина	100 250 250
Габаритные размеры, блока измерительного, мм, не более: -высота -ширина -длина	80 130 290
Масса, кг, не более: — блока центрального — блока измерительного	4 4
Условия эксплуатации: — температура воздуха, °С — относительная влажность воздуха, %	от -70 до +70 до 100

Таблица 5 — Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	20000
Средний срок службы, лет	10

Знак утверждения типа

наносится на корпус метеостанции (центральный блок) в виде наклейки и на титульный лист руководства по эксплуатации ДПША460546.008РЭ и формуляра ДПША460546.008ФО типографским способом.

Комплектность

Таблица 6 — Комплектность метеостанции

Наименование	Обозначение	Количество
Метеостанция в составе:	РМ-2025 (исполнение РМ-2025-С) РМ-2025 (исполнение РМ-2025-СН)	1 шт.
— ПИП температуры и влажности воздуха	ДТВЦ-4	1 шт.
— ПИП скорости воздушного потока	ДСВ-11)	1 шт.
— ПИП атмосферного давления	ДАДЦ-4	1 шт.
— ПИП скорости и направления воздушного потока	ДСНВАЦ-82)	1 шт.
— Кабель питания	Filum FL-PC16-EU-C13-5M CEE 7/7-С13	1 шт.
— Кабель связи	Кабель силиконовый SiHF 12G0.5	1 шт.
Формуляр	ДПША.460546.008ФО	1 экз.
Руководство по эксплуатации	ДПША.460546.008РЭ	1 экз.
1) Применяется в составе метеостанции исполнения РМ-2025-С 2) Применяется в составе метеостанции исполнения РМ-2025-СН

Сведения о методах измерений

приведены в разделе 3 «Устройство и работа РМ-2025» документа ДПША. 460546.008РЭ «Метеостанция РМ-2025. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 147 от 29.01.2026;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’2 — 1-107 Па, утвержденная приказом Росстандарта № 2667 от 05.12.2025;

ДПША 460546.008ТУ «Метеостанции РМ-2025. Технические условия».
