Нивелиры оптические RGK (далее — нивелиры) предназначены для определения превышений путем визирования горизонтальным лучом.

Нивелиры оптические RGK (далее — нивелиры) предназначены для определения превышений путем визирования горизонтальным лучом.
Нивелиры оптические RGK (далее — нивелиры) предназначены для определения превышений путем визирования горизонтальным лучом.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему. Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждой из двух последовательных точек, находящихся на одной линии и образующей нивелирный ход.
Конструктивно нивелир состоит из единого оптико-механического блока, в состав которого входят: зрительная труба, компенсатор с магнитным демпфером, вертикальная осевая система с горизонтальным лимбом.
Зрительная труба имеет прямое изображение, а закрытый горизонтальный лимб с ценой деления 1° позволяет производить трассировку направлений в диапазоне от 0° до 360°.
Компенсатор имеет V-образную конструкцию подвесного типа и предназначен для автоматического поддержания оси нивелира в горизонтальном состоянии. Специально предусмотренное зеркало помогает контролировать состояние круглого уровня.
К настоящему типу относятся нивелиры оптические RGK модификации N-24, N-32, N-38, N-55, которые отличаются внешним видом, техническими и метрологическими характеристиками.
Заводской номер в цифровом формате наносится методом печати на нижней стороне лимба нивелира. Общий вид нивелиров представлен на рисунке 1. Места нанесения знака утверждения типа и нанесения заводского номера представлено на рисунке 2. Пломбирование нивелира не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

б) модификация N-38
в) модификация N-55

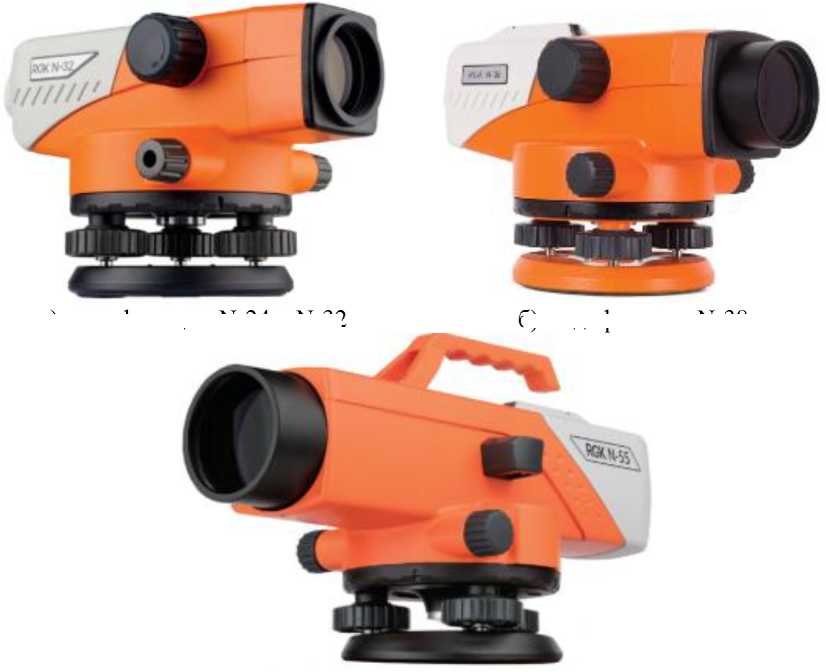

Рисунок 1 — Общий вид нивелиров RGK
а) модификации N-24 и N-32

Место нанесения знака утверждения типа
Место нанесения знака утверждения типа

а) место нанесения знака утверждения типа для модификаций N-24, N-32, N-38
б) место нанесения знака утверждения типа для модификации N-55

в) место нанесения заводского номера
Рисунок 2 — Места нанесения знака утверждения типа и заводского номера
отсутствует.
Таблица 1 — Метрологические характеристики
| Наименование характеристик | Значение характеристик для модели | |||||||
| N-24 | N-32 | N-38 | N-55 | |||||
| Среднее квадратическое отклонение измерения превышения на 1 км двойного хода (при доверительной вероятности 0,67), мм, не более | 2,0 | 1,0 | 0,7 | 0,7 | ||||
| Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью), секунда*, не более | 10 | 10 | 10 | 10 | ||||
| Систематическая погрешность компенсатора на 1′ наклона нивелира, секунда, не более | ±0,5 | ±0,5 | ±0,5 | ±0,3 | ||||
| Диапазон работы компенсатора, минута | ±15 | ±15 | ±15 | ±15 | ||||
| Предел допускаемой средней квадратической погрешности установки линии визирования, секунда | 0,5 | 0,3 | 0,3 | 0,3 | ||||
| Коэффициент нитяного дальномера | 100±1 | 100±1 | 100±1 | 100±1 | ||||
| * Здесь и далее по тексту: секунда, минута и градус — единицы измерений плоского угла | ||||||||
| Таблица 2 — Технические характеристики | ||||||||
| Наименование | Значение характеристик для модели | |||||||
| характеристик | N-24 | N-32 | N-38 | N-55 | ||||
| Увеличение зрительной трубы, крат, не менее | 24 | 32 | 38 | 55 | ||||
| Угловое поле зрения зрительной трубы, не менее | 1°25′ | 1°25′ | 1°25′ | 1°06′ | ||||
| Наименьшее расстояние визирования, м, не более | 0,2 | 0,2 | 0,3 | 0,7 | ||||
| Диаметр входного зрачка зрительной трубы, мм, не менее | 30 | 30 | 32 | 38 | ||||
| Цена деления круглого установочного уровня, минута/ 2 мм | 8 | 8 | 8 | 8 | ||||
| Значение постоянного слагаемого нитяного дальномера, м | 0 | 0 | 0 | 0 | ||||
| Цена деления горизонтального лимба, градус* | 1 | 1 | 1 | 1 | ||||
| Габаритные размеры, мм, не более длина ширина высота | 215
130 135 |
215
130 135 |
240
130 140 |
300
150 175 |
||||
| Масса, кг, не более | 1,7 | 1,7 | 2,0 | 2,8 | ||||
| Диапазон рабочих температур, °С | от | -20 до +50 | от -20 до +50 | от -30 +до 50 | от -30 до +50 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелира.
Таблица 3 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нивелир | RGK | 1 шт. |
| Нитяной отвес | — | 1 шт. |
| Юстировочный набор | — | 1 шт. |
| Транспортировочный кейс | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
— п.3 «Работа с нивелиром» документа «Оптические нивелиры с компенсатором RGK N-24, N-32. Руководство по эксплуатации»;
— п.3 «Работа с нивелиром» документа «Оптические нивелиры с компенсатором RGK N-38. Руководство по эксплуатации»;
— п.3 «Работа с нивелиром» документа «Оптический нивелир с компенсатором RGK N-55. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия «Нивелиры оптические RGK».
