Резервуар стальной вертикальный цилиндрический РВС- 2000, 97565-26

Резервуар стальной вертикальный цилиндрический РВС-2000 (далее — РВС) предназначен для измерения объёма жидкости.

Документы

Описание типа

Карточка СИ

Номер в госреестре

97565-26

Наименование СИ

Резервуары

Обозначение типа СИ

РВС- 2000

Изготовитель

Акционерное общество «РН-Няганьнефтегаз»

Год регистрации

2026

Срок свидетельства

МПИ (интервал между поверками)

5 лет

Описание типа

Скачать

Назначение

Описание

Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.

РВС представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащённый дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточным устройством, приборами контроля и сигнализации и съёмной теплоизоляцией.

Место расположения РВС, заводской номер 6: УППН УНПА «Каюм».

Заводской номер, в виде цифрового обозначения, нанесён типографским способом на информационную табличку, установленную рядом с резервуаром. Нанесение знака поверки на РВС не предусмотрено. Пломбирование РВС не предусмотрено.

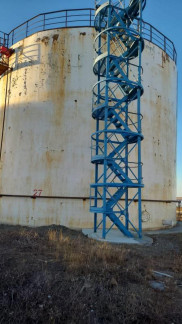

Общий вид РВС представлен на рисунке 1.

Рисунок 1 — Общий вид РВС

Технические характеристики

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)	± 0,2

Таблица 2 — Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

— температура окружающего воздуха, °С

— атмосферное давление, кПа

от — 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар стальной вертикальный цилиндрический	РВС-2000	1
Паспорт	_	1

Сведения о методах измерений

приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
