Штангенциркули DAMZi, 99301-26

Назначение

Штангенциркули DAMZi (далее — штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.

Описание

Принцип действия штангенциркулей с отсчетом по нониусу двусторонние с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале двусторонних с глубиномером, односторонних без глубиномера, односторонних с глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.

Штангенциркули изготавливаются в следующих модификациях:

ШЦ-1:с отсчетом по нониусу двусторонние с глубиномером,

ШЦ-II: с отсчетом по нониусу двусторонние без глубиномера,

ШЦ-III: с отсчетом по нониусу односторонние без глубиномера,

ШЦК-I: с отсчетом по круговой шкале двусторонние с глубиномером,

ШЦК-III: с отсчетом по круговой шкале односторонние без глубиномера,

ШЦКг-Ш: с отсчетом по круговой шкале односторонние с глубиномером,

ШЦЦ-I: с цифровым отсчетным устройством двусторонние с глубиномером,

ШЦЦ-II: с цифровым отсчетным устройством двусторонние без глубиномера,

ШЦЦ-III: с цифровым отсчетным устройством односторонние без глубиномера.

Пример условного обозначения модификаций штангенциркулей:

— для штангенциркулей ШЦ типа III с диапазоном измерений от 0 до 500 мм и значением отсчета по нониусу 0,02 мм: ШЦ-Ш-500-0,02;

— для штангенциркулей ШЦЦ типа II с диапазоном измерений от 0 до 300 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм: ТПТЦЦ-П-300-0,01;

— для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм: ШЦК-1-150-0,02.

Штангенциркули с отсчетом по нониусу двусторонние с глубиномером состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера. Могут оснащаться устройством тонкой установки рамки или автозажимом.

Штангенциркули с отсчетом по нониусу двусторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.

Штангенциркули с отсчетом по нониусу односторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.

Штангенциркули с отсчетом по круговой шкале двусторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, зажимного винта круговой шкалы, штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика.

Штангенциркули с отсчетом по круговой шкале односторонние без глубиномера состоят из отсчетного устройства с круговой шкалой, штанги, рамки, зажимного винта круговой шкалы, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, приводного ролика.

Штангенциркули с отсчетом по круговой шкале односторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, штанги, рамки, зажимного винта круговой шкалы, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика. У штангенциркулей с отсчетом по круговой шкале цвет циферблата не влияет на метрологические характеристики.

Штангенциркули с цифровым отсчетным устройством двусторонние с глубиномером состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, глубиномера. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.

Штангенциркули с цифровым отсчетным устройством двусторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.

Штангенциркули с цифровым отсчетным устройством односторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.

Цветовое исполнение штанги штангенциркуля, круговой шкалы отсчетного устройства штангенциркуля и цифрового отсчетного устройства допускается окрашивать в цвет по заказу потребителя или по решению изготовителя в отличный от приведенного на рисунках 4-9. У штангенциркулей с цифровым отсчетным устройством губки с плоскими измерительными поверхностями для измерений наружных размеров могут быть оснащены твёрдосплавными измерительными поверхностями.

Штангенциркули с цифровым отсчетным устройством могут быть изготовлены из углепластика.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую и (или) оборотную сторону штанги и (или) на оборотную сторону рамки штангенциркуля методом лазерной гравировки или с помощью краски, в местах указанных на рисунке 10.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Общий вид штангенциркулей приведен на рисунках 1 — 9.

Рисунок 1 — Общий вид штангенциркулей модификации ШЦ-I

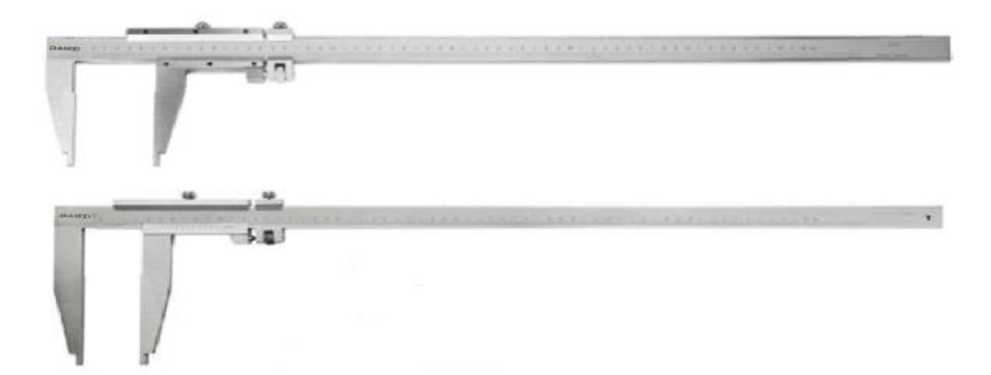

Рисунок 2 — Общий вид штангенциркулей модификации ШЦ-П

Рисунок 3 — Общий вид штангенциркулей модификации ТТТЦ-Ш

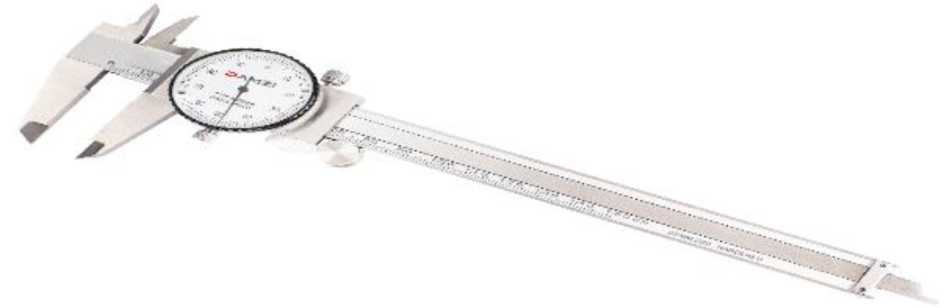

Рисунок 4 — Общий вид штангенциркулей модификации ШЦК-I

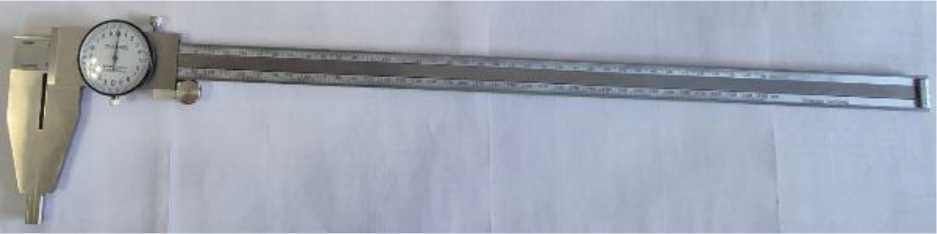

Рисунок 5 — Общий вид штангенциркулей модификации ШЦК-Ш

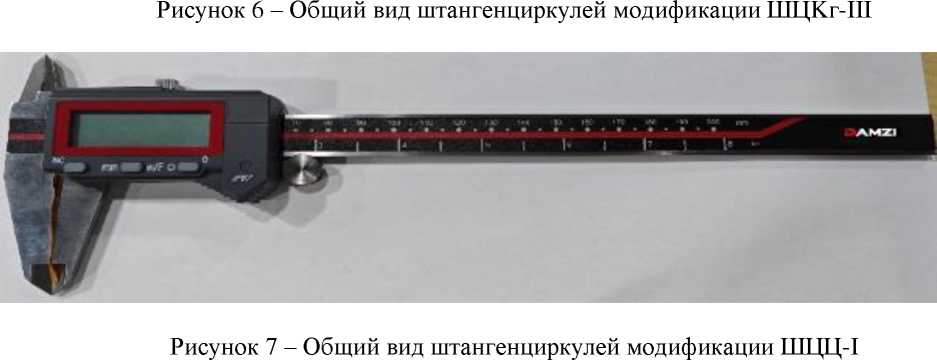

Рисунок 8 — Общий вид штангенциркулей модификации ШЦЦ-II

Рисунок 9 — Общий вид штангенциркулей ШЦЦ-Ш

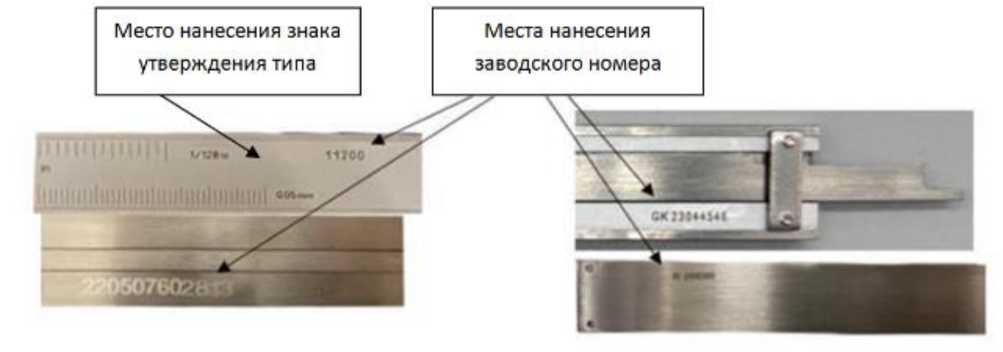

Рисунок 10 — Места нанесения заводских номеров и место нанесения знака утверждения типа

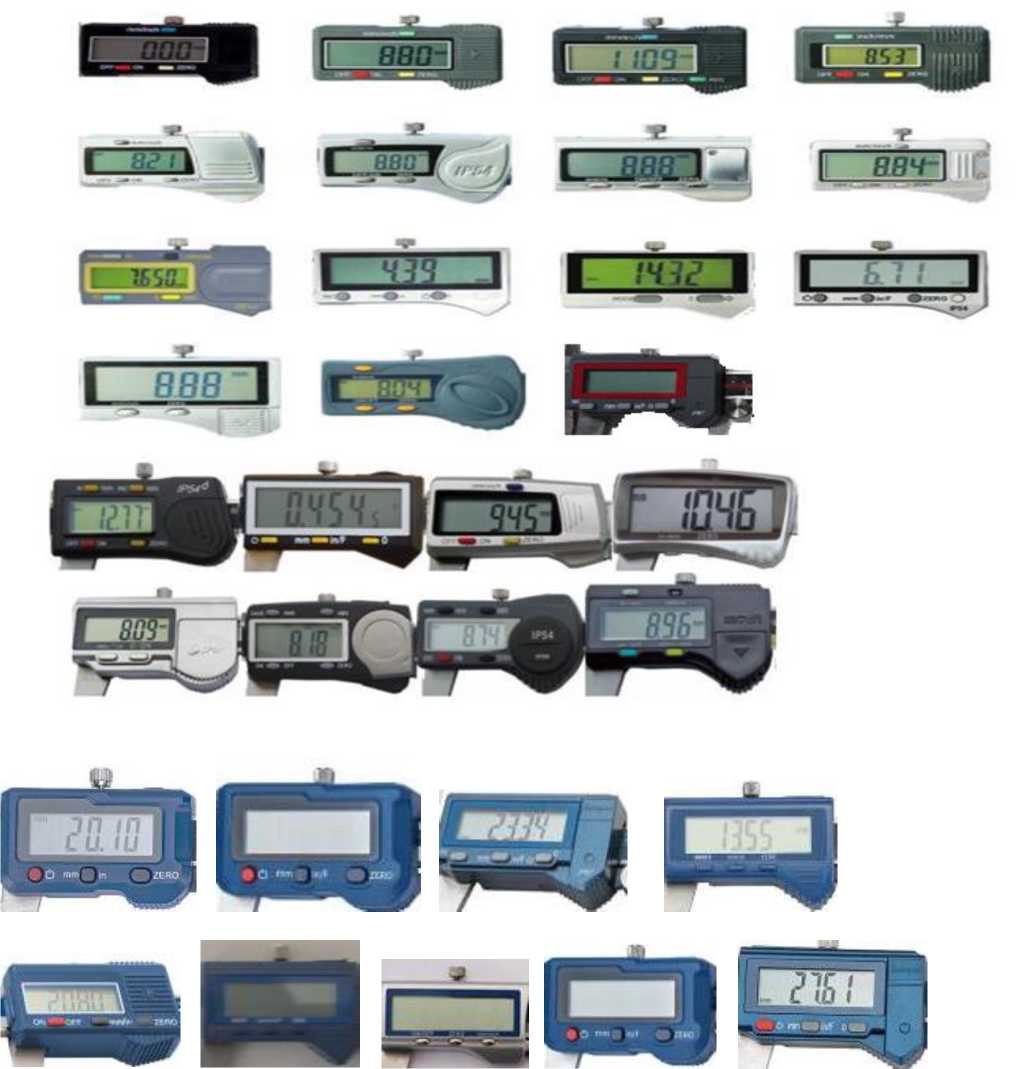

Рисунок 11 — Общий вид корпуса цифрового отсчетного устройства

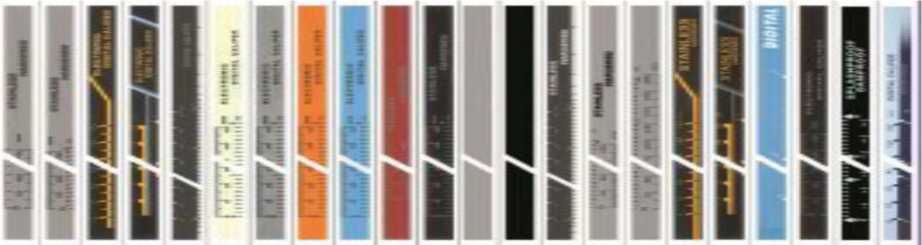

Рисунок 12 — Общий вид штанг штангенциркулей

Программное обеспечение

Штангенциркули ШЦЦ имеют встроенное программное обеспечение, которое записывается в энергонезависимую память штангенциркуля при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений — «высокий». Идентификационные данные встроенного ПО — отсутствуют.

Технические характеристики

Таблица 1 — Диапазон измерений, значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), размер сдвинутых

до соприкосновения губок с цилиндрическими поверхностями

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1	2	3	4
ШЦ-I	от 0 до 70	0,05	_
	от 0 до 100	0,02; 0,05	_
	от 0 до 150	0,02; 0,05; 0,1	_
	от 0 до 160	0,02; 0,05; 0,1	_
	от 0 до 200	0,02; 0,05; 0,1	_
	от 0 до 300	0,02; 0,05; 0,1	_
ШЦ-II	от 0 до 300	0,02; 0,05; 0,1	10
	от 0 до 500	0,02; 0,05; 0,1	10
	от 0 до 600	0,02; 0,05; 0,1	10
	от 0 до 1000	0,02; 0,05; 0,1	20
ШЦ-Ш	от 0 до 300	0,02; 0,05; 0,1	10
	от 0 до 500	0,02; 0,05; 0,1	10
	от 0 до 600	0,02; 0,05; 0,1	10
	от 0 до 1000	0,02; 0,05; 0,1	20
	от 0 до 1500	0,02; 0,05; 0,1	20; 30
	от 0 до 2000	0,02; 0,05; 0,1	20; 30
ШЦК-I	от 0 до 100	0,01; 0,02	_
	от 0 до 150	0,01; 0,02	_
	от 0 до 200	0,01; 0,02	_
	от 0 до 300	0,01; 0,02	_
ШЦК-Ш (ШЦКг-Ш)	от 0 до 450	0,01; 0,02	10
	от 0 до 500	0,01; 0,02	10
	от 0 до 600	0,01; 0,02	10
	от 0 до 1000	0,01; 0,02	20
IIIIIII-I	от 0 до 100	0,01	_
	от 0 до 150	0,01	_
	от 0 до 150*	0,01	_
	от 0 до 200	0,01	_
	от 0 до 300	0,01	_
	от 0 до 300*	0,01	_
ШЦЦ-II	от 0 до 300	0,01	10
	от 0 до 500	0,01	20
	от 0 до 600	0,01	20
	от 0 до 1000	0,01	20
ШЦЦ-Ш	от 0 до 300	0,01	10

Продолжение таблицы 1

1	2	3	4
ШЦЦ-Ш	от 0 до 500	0,01	20
	от 0 до 600	0,01	20
	от 0 до 800	0,01	20
	от 0 до 1000	0,01	20
	от 0 до 1500*	0,01	20
	от 0 до 1500	0,01	20
	от 0 до 2000*	0,01	20
	от 0 до 2000	0,01	20
*из углепластика

Таблица 2 — Пределы допускаемой абсолютной погрешности измерений

Диапазон измерений, мм	Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм
	При отсчете по нониусу, мм			С ценой деления круговой шкалы, мм		С шагом дискретности, мм
	0,02	0,05	0,1	0,01	0,02	0,01
от 0 до 70	_	±0,05	_	_		_
от 0 до 100	±0,04		±0,1	±0,02	±0,03	±0,02
от 0 до 150				±0,03	±0,04	±0,03 (±0,03*)
от 0 до 160				_	_	_
от 0 до 200				±0,03	±0,04	±0,03
от 0 до 300				±0,03	±0,04	±0,03 (±0,03*)
от 0 до 450	_	_		_	±0,05	_
от 0 до 500	±0,06	±0,10		_	±0,05	±0,05
от 0 до 600		±0,10		_	±0,05	±0,05
от 0 до 800				_	±0,05	±0,05
от 0 до 1000				_	±0,07	±0,06
от 0 до 1500	±0,08	±0,15	±0,2	_	_	±0,11 (±0,09*)
от 0 до 2000	±0,08	±0,15	±0,2	_	_	±0,14 (±0,12*)

*из углепластика

Таблица 3 — Пределы допускаемой абсолютной погрешности при измерении глубины

Диапазон измерений, мм	Пределы допускаемой абсолютной погрешности измерений глубины, мм
	При отсчете по нониусу, мм			С ценой деления круговой шкалы, мм		С шагом дискретности, мм
	0,02	0,05	0,1	0,01	0,02	0,01
от 0 до 70	_	±0,05	_	_	_	_
от 0 до 100	±0,04		±0,1	±0,02	±0,03	±0,02
от 0 до 150				±0,02	±0,03	±0,03
от 0 до 160				_	_
от 0 до 200		±0,05	±0,1	±0,02	±0,03
от 0 до 300		±0,05	±0,1	±0,02	±0,04
от 0 до 450	_	_		_	±0,10	_
от 0 до 500	_	_		_		_
от 0 до 600	_	_		_		_
от 0 до 800	_	_		_	_	_
от 0 до 1000	_	_		_	±0,10	_
от 0 до 1500	_	_		_	_	_
от 0 до 2000	_	_		_	_	_

аблица 4 — Общие метрологические характеристики

Наименование характеристики	Значение
1	2
Отклонение от плоскостности и прямолинейности измерительных поверхностей штангенциркулей мм, не более	0,02
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений мм, не более	0,05
Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более	±0,03
Отклонение от параллельности сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более	0,02
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, мм, не более	10+0,07 ±и-0,03
Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений, мм, не более	0,02
Требования к плоскостности относятся только к поверхностям шириной более 4 мм.

аблица 5 — Технические характеристики

Исполнение	Диапазон измерений, мм	Габаритные размеры, мм не более			Масса, г не более
Исполнение	Диапазон измерений, мм	Длина	Высота	Ширина	Масса, г не более
1	2	3	4	5	6
ШЦ-I	от 0 до 70	115	40	15	400
	от 0 до 100	165	60	15	450
	от 0 до 150	240	80	20	550
	от 0 до 160	245	80	20	600
	от 0 до 200	300	90	20	820
	от 0 до 300	410	112	25	1000
ШЦ-II	от 0 до 300	410	112	25	1000
	от 0 до 500	630	200	30	3500
	от 0 до 600	730	200	35	3600
	от 0 до 1000	1100	250	20	7550
ШЦ-Ш	от 0 до 300	450	120	25	1100
	от 0 до 500	700	180	35	3500
	от 0 до 600	800	180	35	3600
	от 0 до 1000	1250	225	40	7550
	от 0 до 1500	1600	210	45	17500
	от 0 до 2000	2200	275	45	22500
ШТ ЦК-I	от 0 до 100	170	65	20	450
	от 0 до 150	240	80	20	550
	от 0 до 200	290	90	25	820
	от 0 до 300	420	115	30	1000
ШТ ЦК-III (ШЦКг-Ш)	от 0 до 450	600	180	30	3500
	от 0 до 500	630	180	30	3500
	от 0 до 600	730	180	35	3600
	от 0 до 1000	1100	190	40	7550
ШЦЦ-I	от 0 до 100	180	65	15	450
	от 0 до 150	240	80	20	550
	от 0 до 150*	240	80	20	450
	от 0 до 200	290	95	20	820
	от 0 до 300	400	110	20	1000
	от 0 до 300*	400	110	20	800

П Продолжение таблицы 5

1	2	3	4	5	6
ШЦЦ-II	от 0 до 300	450	150	25	1100
	от 0 до 500	700	240	30	1800
	от 0 до 600	800	240	35	3600
	от 0 до 1000	1250	300	45	6000
ШЦЦ-Ш	от 0 до 300	445	130	25	1100
	от 0 до 500	670	200	35	1800
	от 0 до 600	770	220	35	3100
	от 0 до 800	1000	300	40	4500
	от 0 до 1000	1210	450	45	5050
ШЦЦ-Ш	от 0 до 1500*	1600	500	45	9000
	от 0 до 1500	1600	500	45	7500
	от 0 до 2000*	2200	540	55	17000
	от 0 до 2000	2200	540	55	19000
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха, %, не более			от +15 до +25 80
*из углепластика

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и (или) на лицевую сторону штанги штангенциркулей методом лазерной гравировки.

Комплектность

аблица 6 — Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенциркуль DAMZi	_	1 шт.
Футляр	_	1 шт.
Паспорт	_	1 экз.

Сведения о методах измерений

приведены в разделе 6. «Порядок работы» паспорта штангенциркулей.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840

Стандарт предприятия CHENGDOU TFMATIC IMP. AND EXP. LTD «Штангенциркули DAMZI»
