Система измерительно-испытательная Profline 2103-240 (далее — система) предназначена для измерений напряжения постоянного и переменного тока, силы переменного тока, уровня гармонических составляющих потребляемого техническими средствами (далее — ТС) напряжения и тока, доз фликера.
Система измерительно-испытательная Profline 2103-240 (далее — система) предназначена для измерений напряжения постоянного и переменного тока, силы переменного тока, уровня гармонических составляющих потребляемого техническими средствами (далее — ТС) напряжения и тока, доз фликера.
К данному типу средства измерений относится система измерительно-испытательная Profline 2103-240, серийный номер 1705А01841.
Конструктивно система состоит из источника питания и интерфейсного устройства, которые выполнены в металлическом корпусе серого цвета, а также компьютера с установленной платой аналого-цифрового преобразователя (далее — АЦП). Составные части системы выполнены в настольном исполнении с возможностью монтажа в стойку. На передней панели интерфейсного устройства расположены клавиша включения/выключения питания, клавиша включения/отключения фликера, разъем для подключения компьютера с установленной платой АЦП, световые индикаторы режимов работы, розетка для подключения испытуемых ТС. На задней панели интерфейсного устройства расположены разъем для подключения питания, разъем для подключения компьютера с установленной платой АЦП, разъем для подключения источника питания. На передней панели источника питания расположены тумблер включения/выключения питания, жидкокристаллический дисплей (далее — ЖК-дисплей) и клавиши управления режимами работы. На задней панели источника питания расположены разъемы для подключения питания, клеммы выходного напряжения и разъем для связи с персональным компьютером через интерфейс RS232, GRIB, USB. Источник питания может работать самостоятельно.
Принцип действия системы основан на преобразовании с помощью АЦП входного напряжения и тока измеряемого сигнала в двоичный код с дальнейшим преобразованием цифрового сигнала с помощью цифрового сигнального микропроцессора. В режиме измерений гармоник применяется алгоритм БПФ (быстрого преобразования Фурье) и определяется уровень гармоник напряжения и тока. В режиме измерений фликера производятся преобразования (фильтрация, демодуляция, усреднения) цифрового сигнала в соответствии с ГОСТ Р 51317.4.15-2012. Система может быть использована для измерений характеристик однофазных ТС.
Принцип действия источника питания системы основан на преобразовании сетевого напряжения в стабилизированные значения напряжения постоянного или переменного тока в широком диапазоне частот с помощью силового каскада, управляемого цифровым сигнальным процессором. Выходные сигналы формируются цифровым сигнальным процессором, который генерирует стабильное выходное напряжение и частоту.
Интерфейсное устройство создает электрический и механический интерфейс между источником питания, испытуемым ТС и обеспечивает необходимое формирование и выделение сигнала для АЦП.
Компьютер с установленной платой АЦП предназначен для измерений напряжения и тока, потребляемого ТС, математической обработки полученных данных, формирования протокола испытаний и управления режимами работы системы.
Источник питания предназначен для электропитания ТС при проведении испытаний по измерению уровня гармонических составляющих тока и доз фликера, а также для проведения испытаний ТС на устойчивость к различным видам сетевых помех. Он обеспечивает синусоидальное с малым коэффициентом гармоник стабильное выходное напряжение, нормированный выходной импеданс и обеспечивает формирование сигналов заданной формы.
Кроме того, источник питания позволяет проводить испытания ТС на устойчивость к искажениям сети по ГОСТ IEC 61000-4-13-2016, ГОСТ IEC 61000-4-14-2016, ГОСТ IEC 61000-4-17-2015, ГОСТ IEC 61000-4-27-2016, ГОСТ IEC 61000-4-28-2016, ГОСТ IEC 61000-4-29-2016, ГОСТ IEC 61000-4-34-2016.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на переднюю панель системы.
Общий вид системы и место нанесения знака поверки представлены на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеиваемый на боковую панель системы в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 3.

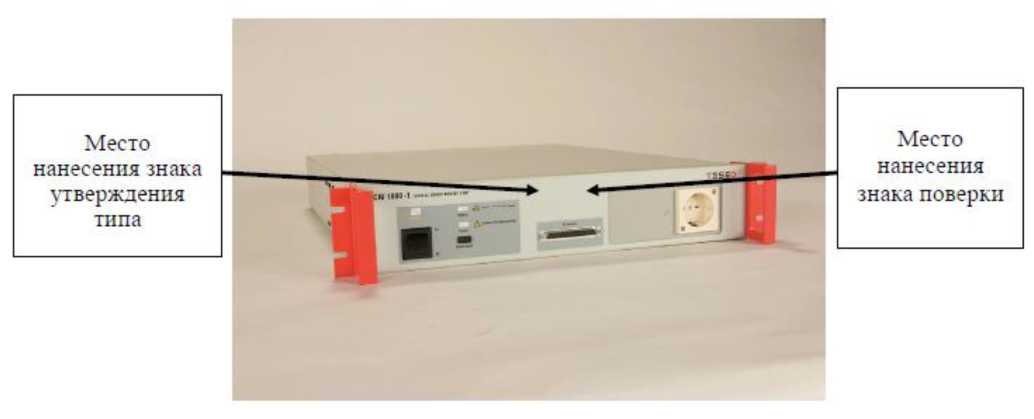

Рисунок 1 — Общий вид системы
Место нанесения серийного номера

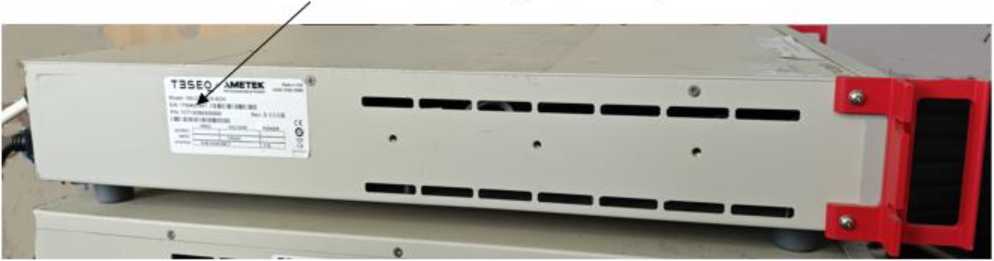

Рисунок 2 — Место нанесения серийного номера системы

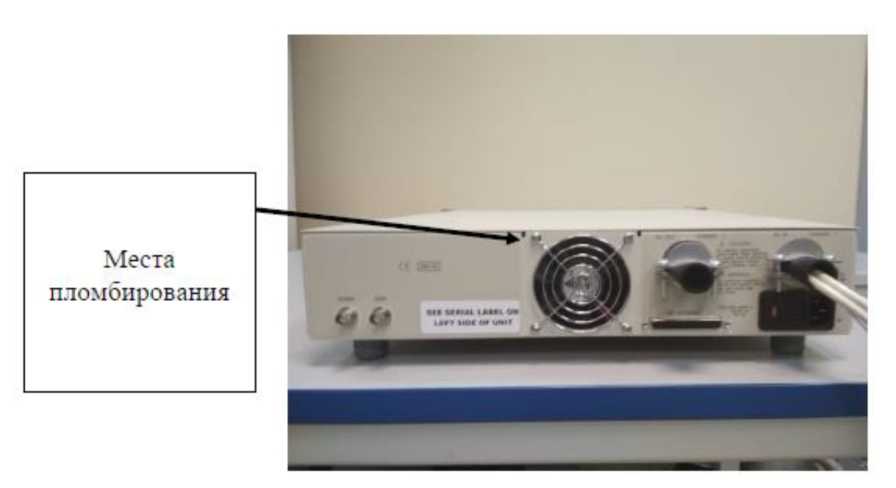

Рисунок 3 — Место пломбирования от несанкционированного доступа
Внешнее программное обеспечение (далее — ПО) устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления системой, сбора, хранения и представления информации пользователю в удобном виде.
Управление режимами работы и настройками системы осуществляется с помощью внутреннего ПО, которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Внутреннее ПО реализовано аппаратно и является метрологически значимым.
Внутреннее ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 — Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WIN 2100v4 |
| Номер версии (идентификационный номер) ПО, не ниже | 4.34 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного и переменного тока, В | от 0,1 до 312,0 |
| Диапазон частот измеряемого напряжения переменного тока, Гц | от 1 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | ±(0,002-U + 0,15+(0,002-F)) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-U + 0,15) |
| Диапазон измерений силы переменного тока, А | от 0,001 до 22,000 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,002 •I + 0,002 -Тп) |
| Диапазон измеряемых гармонических составляющих напряжения и тока | от 2 до 40 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения и тока, % | ±5 |
| Диапазон измерений доз фликера в единицах порога восприимчивости | от 0,2 до 10,0 |
| Пределы допускаемой относительной погрешности измерений доз фликера, % | ±5 |
| Примечание:
U — измеряемое напряжение, В F — частота напряжения переменного тока, Гц I — измеряемый ток, А; 1п — максимальное значение предела измерений, А. |
|
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: — напряжение переменного тока, В — частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 4000 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 483х610х267 |
| Масса, кг, не более | 33 |
| Рабочие условия применения:
— температура окружающего среды, °С — относительная влажность, % — атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
наносится типографским способом на шильдик, наклеиваемый на переднюю панель системы, и на титульный лист руководства по эксплуатации.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Система измерительно-испытательная в составе: | Profline 2103-240 | 1 |
| АЦП | 1 | |
| Компьютер | 1 | |
| Набор соединительных кабелей | 1 | |
| Диск с программным обеспечением | 1 | |
| Руководство по эксплуатации | 1 |
Сведения о методиках (методах измерений) приведены в разделах:
— 5 «Испытания на устойчивость к гармоническим составляющим»;
— 6 «Испытания на соответствие нормам фликера»;
— 7 «МЭК 61000-4-11 Испытания на устойчивость к провалам и изменениям напряжения электропитания»;
— 8 «МЭК 61000-4-13 Испытания на устойчивость к гармоникам и интергармоникам»;
— 9 «МЭК 61000-4-14 Испытания на устойчивость к колебаниям напряжения электропитания»;
— 10 «МЭК 61000-4-17 Испытания на устойчивость к пульсациям напряжения электропитания постоянного тока»;
— 11 «МЭК 61000-4-27p Испытания на устойчивость к несимметричным напряжениям»;
— 12 «МЭК 61000-4-28 Испытания на устойчивость к изменениям частоты питающего напряжения; руководства по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
