Системы АСК-КА-ЛРОА, 99440-26
Документы
Карточка СИ
Номер в госреестре
99440-26
Обозначение типа СИ
АСК-КА-ЛРОА
Год регистрации
2026
Срок свидетельства
23.09.2031
МПИ (интервал между поверками)
3 года
Назначение
Системы АСК-КА-ЛРОА (далее — системы) предназначены для воспроизведений и измерений напряжения постоянного тока и сопротивления постоянному току.
Описание
Принцип действия систем основан на цифро-аналоговом и аналого-цифровом преобразовании физических величин.
Системы имеют две модификации: АСК-КА-ЛРОА и АСК-КА-ЛРОА-01, которые отличаются количеством функциональных каналов.
Конструктивно системы представлены в виде 19-дюймовых стоек электронных СЭ316 (СЭ316-01 для модификации АСК-КА-ЛРОА-01) и СЭ317 (СЭ317-01 для модификации АСК-КА-ЛРОА-01), а также устройства проверки сопротивления изоляции и персонального компьютера (ПК). В состав стойки СЭ316 входит блок БЭ376, состоящий из измерителя мгновенных значений напряжения МН6И-150В, электронных магазинов сопротивления постоянному току МЭМС2-4Л, электронных магазинов сопротивления постоянному току МЭМС5, блок ИП2, состоящий из источника питания АКИП-1148-80-120. В состав стойки СЭ317 входит блок БЭ377, состоящий из измерителя мгновенных значений напряжения МН12ИП-РХ1е, измерителей мгновенных значений напряжения МН12ИП-РХ1е-50В, источников напряжения постоянного тока МОНП-РХ1е-8, измерителя сопротивления постоянному току МТ24-4Л-РХ1е, измерителя сопротивления постоянному току МТ24-4Л-РХ1е-01, блока ИПЗ, состоящего из источника питания программируемого МСП1600А с модулями питания МП150В3А. Устройство проверки сопротивления изоляции представлено в виде системы автоматизированной измерительной TECT-911O-VXI-OO3-OO2OO-1O5O.
Заводской номер наносится на маркировочные таблички, расположенные на каждой стойке, методом лазерной гравировки в виде цифрового кода. Нанесение знака поверки на системы не предусмотрено.
Общий вид систем с указанием места нанесения заводского номера представлен на рисунке 1. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Место нанесения
заводского номера

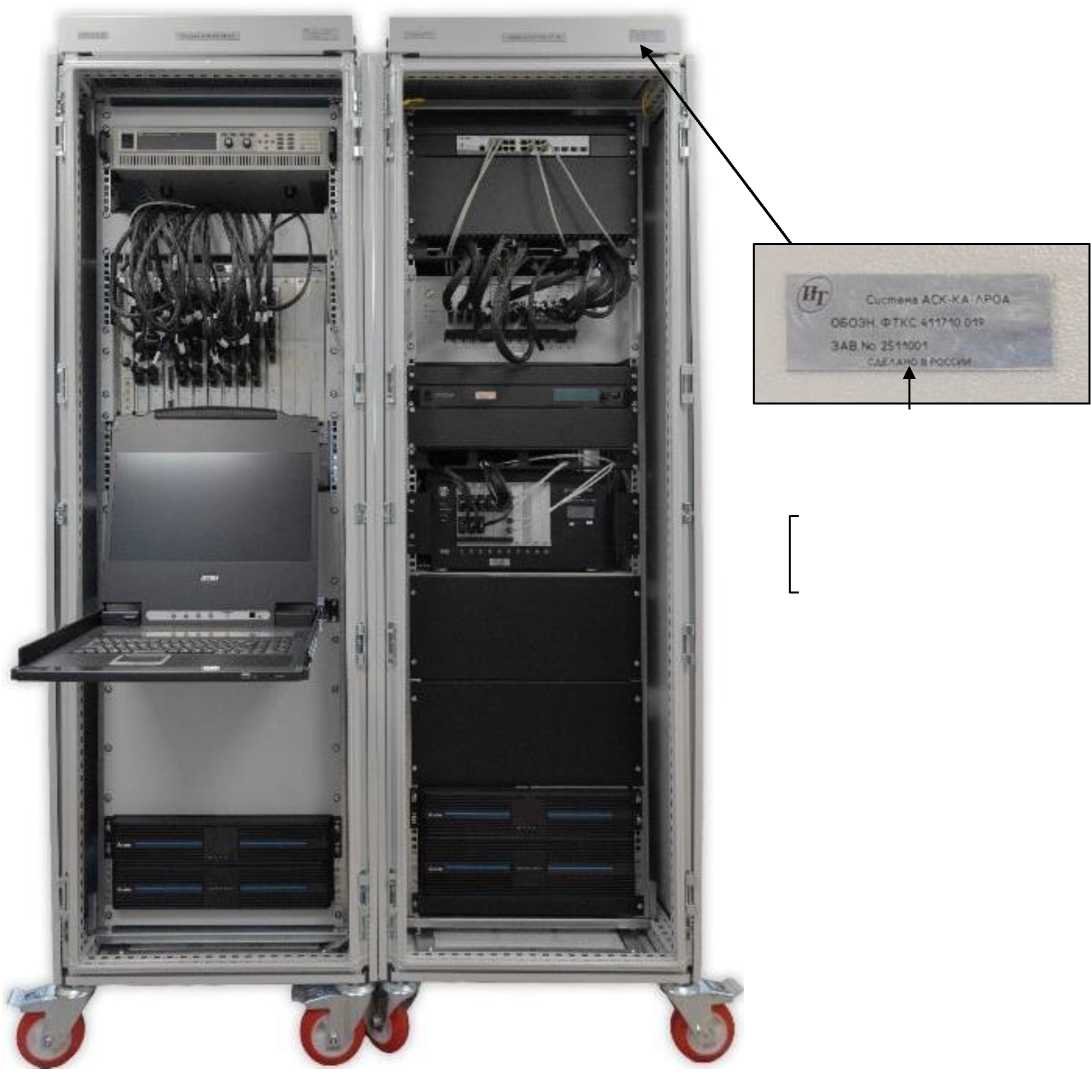

а) Модификация АСК-КА-ЛРОА

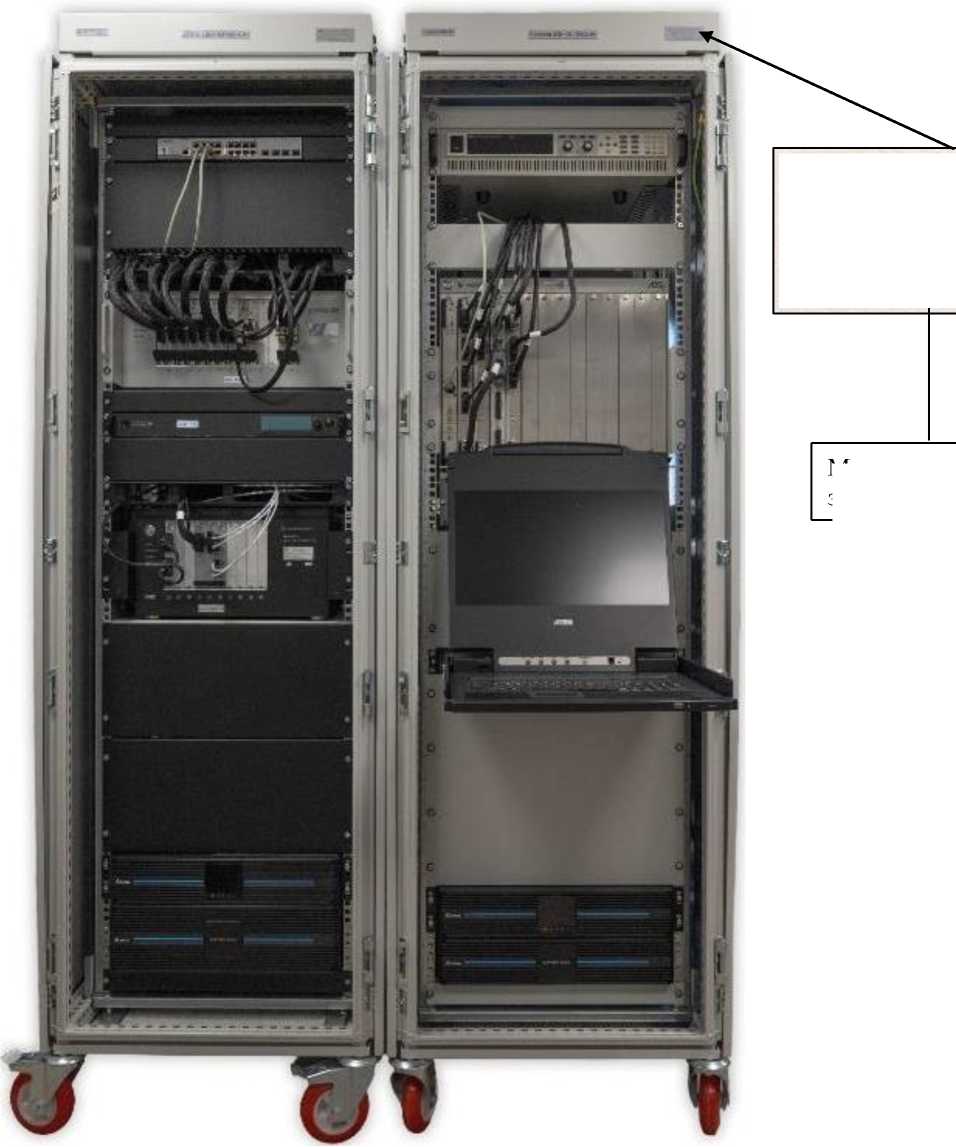

б) Модификация АСК-КА-ЛРОА-01
Рисунок 1 — Общий вид систем с указанием места нанесения заводского номера

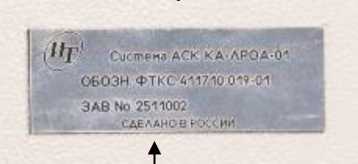

Место нанесения заводского номера

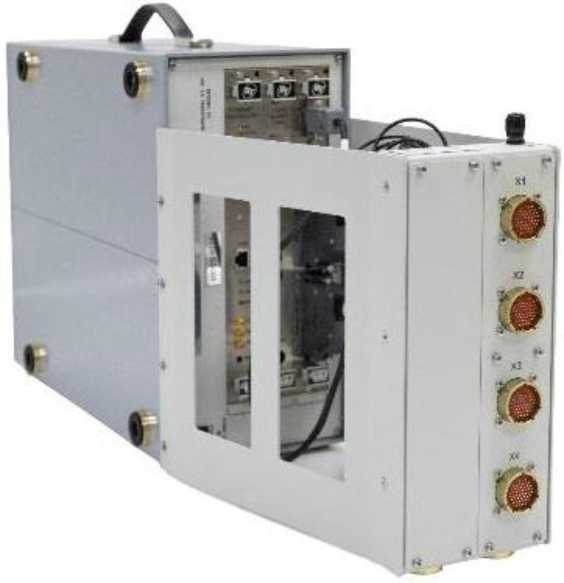

Рисунок 2 — Устройство проверки сопротивления изоляции из состава систем
Программное обеспечение
Программное обеспечение (далее также — ПО) систем устанавливается на компьютер из состава системы с операционной системой (далее также — ОС) Astra Linux и выполняет следующие функции:
— считывание измерительной информации;
— передачу измерительной информации в ПО верхнего уровня;
— протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части ПО.
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 — Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | povCalc.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | d8349cb9 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Технические характеристики
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Л — А Л ттпп Л АСК-КА-ЛРОА-
АСК-КА-ЛРОА 01 |
|
| Каналы силовой коммутации потребителей электропитания (на базе источника питания АКИП) | |
| Количество каналов, не менее | 10 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,5 до 60 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %:
— в диапазоне от 0,5 до 5 В включ. — в диапазоне св. 5 до 10 В включ. — в диапазоне св. 10 до 60 В включ. |
±10 ±5 ±2 |
| Каналы измерений мгновенных значений наг (на базе модулей МН12И | тряжения постоянного тока П-PXIe) |
| Количество каналов, не менее | 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10 от -1 до +1 от -0,1 до +0,1 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %
— в диапазоне от -10 до +10 В — в диапазоне от -1 до +1 В — в диапазоне от -0,1 до +0,1 В |
± [0,06+0,03-(им/их| — 1)] ± [0,06+0,03-(|им/их| — 1)] ± [0,12+0,06-(им/их| — 1)] |
| Каналы измерений мгновенных значений напряжения постоянного тока (на базе модулей МН12ИП-РХ1е-50В) | |
| Количество каналов, не менее | 64 |
| Диапазоны измерений напряжения постоянного тока, В | от -50 до +50 от -5 до +5 от -0,5 до +0,5 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %
— в диапазоне от -50 до +50 В — в диапазоне от -5 до +5 В — в диапазоне от -0,5 до +0,5 В |
± [0,18+0,12-(|им/их| — 1)] ± [0,12+0,06-(им/их| — 1)] ± [0,12+0,06-(|им/их| — 1)] |
| Каналы измерений мгновенных значений напряжения постоянного тока (на базе модулей МН6И-150В) | |
| Количество каналов, не менее | 6 |
| Диапазоны измерений напряжения постоянного тока, В | от -150 до +150 от -75 до +75 от -30 до +30 от -15 до +15 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| АСК-КА-ЛРОА | АСК-КА-ЛРОА-01 | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %
— в диапазоне от -150 до +150 В — в диапазоне от -75 до +75 В — в диапазоне от -30 до +30 В — в диапазоне от -15 до +15 В |
± [0,0б+0,06-(им/их| — 1)] ± [0,10+0,10-(им/их| — 1)]
± [0,20+0,20<|им/их|- 1)] ± [0,40+0,40Х|им/их| — 1)] |
|
| Каналы воспроизведения напряжения постоянного тока (на базе модулей МОНП-РХ1е-8) | ||
| Количество каналов, не менее | 24 | 8 |
| Диапазон воспроизведений напряжения постоянного тока, В | от -10 до +10 | |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, мВ
— в поддиапазоне от -10 до -1 В включ. и св. 1 до 10 В включ. — в поддиапазоне св. -1 до +1 В включ. |
±1,0
±0,6 |
|
| Каналы воспроизведения сопротивления постоянному току (на базе модулей МЭМС2-4Л) | ||
| Количество каналов, не менее | 12 | |
| Диапазон воспроизведений сопротивления постоянному току по четырехпроводной схеме подключения, Ом | от 1 до 4000 | |
| Пределы допускаемой абсолютной погрешности воспроизведений сопротивления постоянному току по четырехпроводной схеме подключения, Ом | ±(0,4<Rn^10-2+2) | |
| Каналы воспроизведений сопротивления постоянному току (на базе модулей МЭМС5) | ||
| Количество каналов, не менее | 130 | 10 |
| Диапазон воспроизведений сопротивления постоянному току, Ом | от 19 до 255 | |
| Пределы допускаемой абсолютной погрешности воспроизведений сопротивления постоянному току, Ом — для четырехпроводной схемы подключения
— для двухпроводной схемы подключения |
±1,2
±2,5 |
|
| Каналы формирования токовых команд (на базе блока базового МСП 1600A с установленным в него модулем питания МП150В3А) | ||
| Количество каналов, не менее | 30 | |
| Диапазон воспроизведений напряжения постоянного тока источником напряжения постоянного тока каналов формирования токовых команд, В | от 0,5 до 60 | |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока источником напряжения постоянного тока каналов формирования токовых команд, %
— в поддиапазоне от 0,5 до 5 В включ. — в поддиапазоне св. 5 до 10 В включ. — в поддиапазоне св. 10 до 60 В включ. |
±10 ±5 ±2 | |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| АСК-КА-ЛРОА | АСК-КА-ЛРОА-01 | |
| Каналы измерений сопротивления постоянному току (на базе модулей МТ24-4Л-РХ1е) | ||
| Количество каналов, не менее | 16 | |
| Диапазон измерений сопротивления постоянному току, Ом | от 0,6 до 2500 | |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ± [0,03+0,04-(RM/Rx-1)] | |
| Каналы измерений сопротивления постоянному току (на базе модулей МТ24-4Л-РХ1е-01) | ||
| Количество каналов, не менее | 8 | |
| Диапазоны измерений сопротивления постоянному току, Ом | от 2,5 до 4500 | |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ± 10,064-0,084^(1<мЖх 1)| | |
| П р и м е ч а н и е:
им, Rм — значение верхней границы диапазона измерений параметра. Ux, Rx — измеренное значение параметра. Rn — устанавливаемое значение параметра. |
||
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: — напряжение переменного тока, В — частота переменного тока, Гц | 220±22
50±1 |
| Г абаритные размеры каждой составной части системы (высотахширинахглубина), мм, не более | 2100х600х1000 |
| Мощность потребления, кВА, не более | 15,3 |
| Масса, кг, не более | 930 |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность при температуре +25 °C, %, не более — атмосферное давление, кПа |
от +5 до+40 80
от 86 до 106 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10,5 |
| Средняя наработка на отказ, ч | 10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система АСК-КА-ЛРОА | ФТКС.411710.019
ФТКС.411710.019-01 |
1 шт. |
| Руководство по эксплуатации | ФТКС.411710.019 РЭ | 1 экз. |
| Формуляр | ФТКС.411710.019 ФО | 1 экз. |
| Руководство оператора | ФТКС.52119-01 34 01 | 1 экз. |
| Комплект программного обеспечения | ФТКС.87092-01 | 1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ФТКС.411710.019РЭ «Система АСК-КА-ЛРОА. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ФТКС.411710.019ТУ «Системы АСК-КА-ЛРОА. Технические условия».
