Системы газоаналитические BACS (далее — системы) предназначены для измерений содержания горючих газов и паров горючих жидкостей, токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Системы газоаналитические BACS (далее — системы) предназначены для измерений содержания горючих газов и паров горючих жидкостей, токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Системы состоят из газоанализаторов BACS (рег. № 96017-25) (далее — газоанализаторы) модификаций SENSOR 01, SENSOR 02, SENSOR 03 и контроллеров измерительных BACS (далее — контроллеры) модификаций CONTROL 01, CONTROL 02-01, CONTROL 02-02, CONTROL 03, соединенных проводными линиями связи и образующих измерительные каналы (далее — ИК).
Принцип действия систем определяется входящими в его состав газоанализаторами:
— термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;
— электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
— инфракрасные (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
— фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа;
— полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.
Газоанализаторы преобразуют измеряемые величины в электрические сигналы, которые поступают в контроллеры. Контроллеры производят аналого-цифровое преобразование электрических сигналов и производят обработку информации в соответствии с заложенным алгоритмом. Измеренные значения отображаются на дисплее контроллера системы, а также преобразуются в выходные сигналы от 4 до 20 мА (SYSTEM 02) и/или RS-485 (Modbus RTU).
Системы изготавливаются в следующих модификациях, которые отличаются типом контроллера и выходными сигналами газоанализаторов:
— SYSTEM 01 — в состав входит модульный многоканальный контроллер модификации CONTROL 01, выходные сигналы газоанализаторов: токовый (от 4 до 20 мА), милливольтовый или RS-485 (Modbus RTU);
— SYSTEM 02-01 — в состав входит одноканальный контроллер модификации
CONTROL 02-01, выходной сигнал газоанализатора токовый (от 4 до 20 мА);
— SYSTEM 02-02 — в состав входит одноканальный контроллер модификации
CONTROL 02-02, выходной сигнал газоанализатора: токовый (от 4 до 20 мА) или милливольтовый;
— SYSTEM 03 — в состав входит многоканальный контроллер модификации CONTROL 03, выходные сигналы газоанализаторов: токовый (от 4 до 20 мА) или RS-485 (Modbus RTU).
Пломбирование систем не предусмотрено.
Заводской номер системы в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку, расположенную на боковой поверхности контроллера, методом лазерной гравировки или печати.

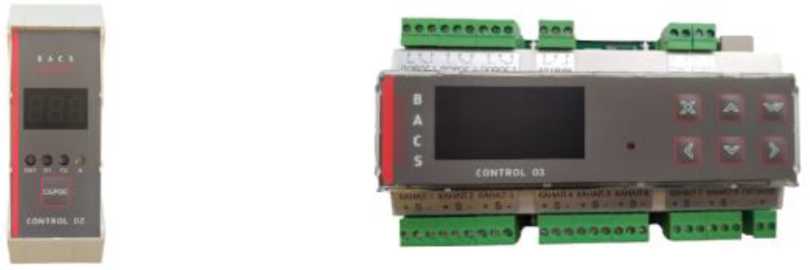

Общий вид контроллеров представлен на рисунке 1, общий вид газоанализаторов — на рисунке 2, общий вид (схема) табличек — на рисунке 3.
CONTROL 01
CONTROL 02-01, CONTROL 02-02 CONTROL 03
Рисунок 1 — Общий вид контроллеров
SENSOR 01
SENSOR 02
SENSOR 03
Рисунок 2 — Общий вид газоанализаторов
Система гвоаналитическая BACS SYSTEM 01
Завадской номер: Дета выпуска:
Питание: (24 ± fi) fi гюсгтннлт тая /
г гай гяреманного тая
Температура зксгиууатации (-20,.. *55) °C
ООО НТ® *ЕДКС» 443522
РФ, г.Самара, пр. Кирова, 10, www.b3cs.ni
Система газоаналитическая BACS ВАС
SYSTEM 02-01
Заводской номер: Дата выпуска
Питание: <24 1 6] В постааннага тока; [0.4…2) А
Дат***? аналоговый вмоди выпад (4-20) мА
Температура экеллуатзцин (-20… *65) вС
BACS SYSTEM 01
Датчик
| +U витаний | 1 |
| 4J пигРния | 2 |
| Выпад | 3 |
Яуч! ип О?
+U гмтанмя
ООО НТФ ‘БАКС 443022
РФ. г. Lav>apa, гр. Кйрона, 10, mv.vbdcs.ru
4J питспия
Система газоаналитическая В ACS
SYSTEM O2-O2
Элва декой номер:
Дл~«1 выпуск.:
BACS SYSTEM 02-01
ГГи|d-ие: (Z4 ± 6) В nuLi usiHHuiu илы; (0.-1…Z} Л /Датчик: лчaплглги . й л код, мН
Аналоговый выход пассивная томная петля(4-га) мА Тели крл ypj лн.1и fy-J।иции ( 20… *65) “С
РФ. г. Самара, пр. Кнрпна. ЛО, www.hac-JTJ
Система гаэоэналитмческэя ВАГ 5 system аз
llllllllllllllll
BACS SYSTEM 02-02
Заводской номер: Дзтз пыпуевд:
Питание: (24 ± 5) & ПОСТОЯННОГО 1OKd: (Q,4.„3) д
Температура экгпдузгац.» (-2a,,.*-fi5)Bc
йСй НТО ■БАКЕ* 4143022
РФ, г, Сэу.арэ, пр, Кирона. 10, www.bamni
BACS SYSTEM 03
Рисунок 3 — Общий вид (схема) табличек
Программное обеспечение (далее — ПО) систем разделено на встроенное и внешнее (пользовательское).
Встроенное ПО (ПО контроллера) выполняет следующие функции:
— аналого-цифровое преобразование сигналов газоанализаторов в концентрацию определяемого компонента;
— отображение результатов измерений на дисплее контроллера;
— передачу результатов измерений по цифровому интерфейсу;
— сигнализацию при срабатывании пороговых значений;
— контроль общих неисправностей;
— формирование выходных сигналов от 4 до 20 мА (SYSTEM 02), RS-485 (Modbus RTU).
Внешнее (пользовательское) ПО выполняет следующие функции:
— градуировка ИК системы в нижней и верхней точках диапазона измерений;
— просмотр и скачивание архива;
— конфигурация ИК;
— перенастройка COM-порта;
— калибровка токового выхода;
— изменение пороговых значений;
— сохранение и восстановление заводских настроек.
Внешнее (пользовательское) ПО защищено паролем.
Метрологические характеристики систем нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные | Значение | ||
| SYSTEM 01 | SYSTEM 0201, SYSTEM 02-02 | SYSTEM 03 | |
| Идентификационное наименование встроенного ПО | BACS-01 | BACS-02 | BACS-03 |
| Идентификационное наименование внешнего (пользовательского) ПО | BACS.exe | ||
| Номер версии (идентификационный номер ПО) | 1.Х.Х1) | ||
| Цифровой идентификатор ПО | _ | ||
1) «Х» не относится к метрологически значимой части и может принимать значения от 0 до 9.
Таблица 2 — Метрологические характеристики ИК, в состав которых входит газоанализатор с инфракрасным сенсором (IR) для контроля
| углеводородов, оксида диазота и диоксида угле | рода | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности | |
| Метан CH4 | IR-CH4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) (от 0 до 29277 мг/м3) | ±0,22 % (±5 % НКПР) (±1463 мг/м3) | |
| IR-CH4-50T | от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м3) | ±0,13 % (±3 % НКПР) (±878 мг/м3) | ||
| IR-CH4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м3) | ±0,22 % (±5 % НКПР) (±1463 мг/м3) | ||
| IR-CH4-100% | от 0 до 100 % | ±(0,1+0,049-X) % | ||
| IR-CH4-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| IR-CH4-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| 1И-С11|-3000Д5′ | от 0 до 3000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 3000 до 29277 мг/м3 (от 10,2 до 100 % НКПР) | ±1463 мг/м3 (±5 % НКПР) | |||
| 1И-С11|-7000Д5′ | от 0 до 7000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 7000 до 29277 мг/м3 (от 23,9 до 100 % НКПР) | ±1463 мг/м3 (±5 % НКПР) | |||
| Этилен C2H4 | IR-C2H4-IOO | от 0 до 2,3 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) | |
| IR-C2H4-5O | 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | ||
| Пропан C3H8 | IR-C3H8-IOO | 0 до 1,7 % (от 0 до 100 % НКПР) (от 0 до 31393 мг/м3) | ±0,085 % (±5 % НКПР) (±1569 мг/м3) | |
| IR-C3H8-5OT | от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м3) | ±0,051 % (±3 % НКПР) (±941 мг/м3) | ||
| IR-C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м3) | ±0,085 % (±5 % НКПР) (±1569 мг/м3) | ||
| IR-C3H8-100% | от 0 до 100 % | ±(0,1+0,049-X) % | ||
| IR-C3H8-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности | |
| Пропан C3H8 | IR-C3H8-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 |
| св. 500 до 3000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| Ж-СзН8-3000Д5) | от 0 до 3000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 3000 до 31393 мг/м3 (от 9,5 до 100 % НКПР) | ±1569 мг/м3 (±5 % НКПР) | |||
| Ж-СзН8-7000Д5) | от 0 до 7000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 7000 до 31393 мг/м3 (от 22,3 до 100 % НКПР) | ±1569 мг/м3 (±5 % НКПР) | |||
| н-бутан C4H10 | IR-C4H10-100 | от 0 до 1,4 % (от 0 до 100 % НКПР) (от 0 до 34380 мг/м3) | ±0,07 % (±5 % НКПР) (±1719 мг/м3) | |
| IR-C4H10-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) (от 0 до 17190 мг/м3) | ±0,07 % (±5 % НКПР) (±1719 мг/м3) | ||
| 1-бутен C4H8 | IR-C4H8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ±0,08 % (±5 % НКПР) | |
| IR-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | ||
| 2-метилпропан (изобутан) i-C4Hio | IR-i-C4H10-100 | от 0 до 1,30 % (от 0 до 100 % НКПР) | ±0,065 % (±5 % НКПР) | |
| IR-i-C4H10-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | ||
| н-пентан C5H12 | IR-C5H12-100 | от 0 до 1,1 % (от 0 до 100 % НКПР) | ±0,055 % (±5 % НКПР) | |
| IR-C5H12-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) | ||
| Циклопентан С5Н10 | IR-C5Hw-100 | от 0 до 1,4 % (от 0 до 100 % НКПР) | ±0,07 % (±5 % НКПР) | |
| IR-C5Hw-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | ||
| н-гексан C6H14 | IR-C6H14-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) | |
| IR-C6H14-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | ||
| Циклогексан СбН12 | IR-C6H12-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) | |
| IR-C6H12-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | ||
| Этан C2H6 | IR-C2H6-100 | от 0 до 2,4 % (от 0 до 100 % НКПР) (от 0 до 29938 мг/м3) | ±0,12 % (±5 % НКПР) (±1497 мг/м3) | |
| IR-C2H6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) (от 0 до 14969 мг/м3) | ±0,12 % (±5 % НКПР) (±1497 мг/м3) | ||
| Метанол СНзОН | IR-CH3OH-100 | от 0 до 6,0 % (от 0 до 100 % НКПР) | ±0,3 % (±5 % НКПР) | |
| IR-CH3OH-50 | от 0 до 3,0 % (от 0 до 50 % НКПР) | ±0,3 % (±5 % НКПР) | ||
| Бензол СбНб | Ж-СбНб-100 | от 0 до 1,2 % (от 0 до 100 % НКПР) | ±0,06 % (±5 % НКПР) | |
| Ж-СбНб-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности | |
| Пропилен(пропен) СзНб | IR-СзНб-ЮО | от 0 до 2,0 % (от 0 до 100 % НКПР) | ±0,1 % (±5 % НКПР) | |
| Ж-СзНб-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) | ||
| Этанол С2Н5ОН | IR-C2H5OH-48,3 | от 0 до 1,5 % (от 0 до 48,3 % НКПР) | ±0,16 % (±5 % НКПР) | |
| н-гептан С7Н16 | Ж-С7Н16-100 | от 0 до 0,85 % (от 0 до 100 % НКПР) | ±0,042 % (±5 % НКПР) | |
| Ж-С7Н16-50 | от 0 до 0,425 % (от 0 до 50 % НКПР) | ±0,042 % (±5 % НКПР) | ||
| Оксид этилена С2Н4О | Ж-С2Н4О-1ОО | от 0 до 2,6 % (от 0 до 100 % НКПР) | ±0,13 % (±5 % НКПР) | |
| Ж-С2Н4О-5О | от 0 до 1,3 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) | ||
| Диоксид углерода СО2 | 1К-СО2-3000 | от 0 до 3000 млн 1 | от 0 до 1000 млн-1 включ. | ±100 млн-1 |
| св. 1000 до 3000 млн-1 | ±(0,1-X) % | |||
| IR-C02-5000 | от 0 до 5000 млн 1 | от 0 до 1000 млн-1 включ. | ±100 млн-1 | |
| св. 1000 до 5000 млн-1 | ±(0,1-X) % | |||
| IR-CO2-1 | от 0 до 1,0 % | от 0 до 0,1 % включ. | ±0,01 % | |
| св. 0,1 до 1,0 % | ±(0,1-X) % | |||
| IR-CO2-2,5 | от 0 до 2,5 % | от 0 до 0,5 % включ. | ±0,01 % | |
| св. 0,5 до 2,5 % | ±(0,1-X) % | |||
| Ж-СО2-5 | от 0 до 5,0 % | от 0 до 2,5 % включ. | ±0,05 % | |
| св. 2,5 до 5,0 % | ±(0,1-X) % | |||
| IR-CO2-20 | от 0 до 20,0 % | от 0 до 1,0 % включ. | ±0,1 % | |
| св. 1,0 до 20,0 % | ±(0,1-X) % | |||
| 2-пропанон (ацетон) СзНбО | IR-C3H6O-50 | от 0 до 1,25 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) | |
| 2-метилпропен (изобутилен) i-C4H8 | IR-i-C4H8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ±0,08 % (±5 % НКПР) | |
| IR-i-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | ||
| 2-метил- 1,3-бутадиен (изопрен) C5H8 | IR-C5H8-1OO | от 0 до 1,7 % (от 0 до 100 % НКПР) | ±0,085 % (±5 % НКПР) | |
| IR-C5H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | ||
| Ацетилен С2Н2 | Ж-С2Н2-1ОО | от 0 до 2,30 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Ж-С2Н2-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | ||
| Акрилонитрил C3H3N | IR-C3H3N-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) | |
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности |
| Метилбензол (толуол) С7Н8 | IR-C7H8-1OO | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) |
| IR-C7H8-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | |
| Этилбензол С8Н10 | IR-C8H1o-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ±0,024 % (±3 % НКПР) |
| н-октан С8Н18 | IR-C8H18-5O | от 0 до 0,4 % (от 0 до 50 % НКПР) | ±0,04 % (±5 % НКПР) |
| 2,2,4-триметилпентан (изооктан) i-C8Hi8 | 1Я-1-С8Н18-100 | от 0 до 0,7 % (от 0 до 100 % НКПР) | ±0,035 % (±5 % НКПР) |
| Ж4-С8Н18-50 | от 0 до 0,35 % (от 0 до 50 % НКПР) | ±0,035 % (±5 % НКПР) | |
| Этилацетат С4Н8О2 | Ж-С4Н8О2-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) |
| Бутилацетат С6Н12О2 | IR-C6H12O2-25T | от 0 до 0,3 % (от 0 до 25 % НКПР) | ±0,036 % (±3 % НКПР) |
| 1,3-бутадиен (дивинил) С4Н6 | Ж-С4Н6-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) |
| 1,2-дихлорэтан С2Н4С12 | Ж-С2Н4С12-50 | от 0 до 3,1 % (от 0 до 50 % НКПР) | ±0,31 % (±5 % НКПР) |
| Диметилсульфид C2H6S | IR-C2H6S-50 | от 0 до 1,1 % (от 0 до 50 % НКПР) | ±0,11 % (±5 % НКПР) |
| 1-гексен СбН12 | Ж-СбН12-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) |
| 2-бутанол (втор-бутанол) sec-C4H9OH | JR-scc-C^OH-31,2T | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ±0,051 % (±3 % НКПР) |
| Винилхлорид С2Н3С1 | Ж-С2НзС1-50 | от 0 до 1,8 % (от 0 до 50 % НКПР) | ±0,18 % (±5 % НКПР) |
| Циклопропан СзНб | IR-СзНб-ЮО | от 0 до 2,4 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) |
| Ж-СзНб-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Диметиловый эфир С2Н6О | Ж-С2НбО-5О | от 0 до 1,35 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) |
| Диэтиловый эфир С4Н10О | IR-C4H1oO-5O | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) |
| Оксид пропилена СзНбО | Ж-СзНбО-5О | от 0 до 0,95 % (от 0 до 50 % НКПР) | ±0,095 % (±5 % НКПР) |
| Хлорбензол C6H5CI | IR-C6H5C1-38,4T | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ±0,039 % (±3 % НКПР) |
| 2-бутанон (метилэтилкетон) C4H8O | Ж-С4Н8О-5О | от 0 до 0,75 % (от 0 до 50 % НКПР) | ±0,075 % (±5 % НКПР) |
| 2-метил-2-пропанол (третбутанол) tert-С4Н9ОH | IR-lerl-С il Udi 1
50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) | ±0,09 % (±5 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности | |
| 2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O | IR-tert-C5H12O-
50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | |
| 1,4-диметилбензол (п-ксилол) p-C8Hio | IR-P-C8H1o-22,2T | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ±0,027 % (±3 % НКПР) | |
| 1,2-диметилбензол (о-КСИЛОл) 0-С8Н10 | IR-o-C8H1o-20T | от 0 до 0,2 % (от 0 до 20 % НКПР) | ±0,03 % (±3 % НКПР) | |
| 2-пропанол (изопропанол) РС3Н7ОН | Жы-СзН7ОН-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) | |
| Октен С8Н16 | IR-C8H16-33,3T | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ±0,027 % (±3 % НКПР) | |
| 2-метилбутан (изопентан) 1-С5Н12 | 1Я-1-С5Н12-100 | от 0 до 1,3 % (от 0 до 100 % НКПР) | ±0,065 % (±5 % НКПР) | |
| Жы-С5Н12-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | ||
| Метантиол
(метилмеркаптан) CH3SH |
IR-CH3SH-5O | от 0 до 2,05 % (от 0 до 50 % НКПР) | ±0,21 % (±5 % НКПР) | |
| Этантиол (этилмеркаптан) C2H5SH | IR-C2H5SH-5O | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) | |
| Ацетонитрил C2H3N | IR-C2H3N-5O | от 0 до 1,5 % (от 0 до 50 % НКПР) | ±0,15 % (±5 % НКПР) | |
| Диметилдисульфид
C2H6S2 |
IR-C2H6S2-5O | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) | |
| Бензин (по пропану) | Ж-ПНБ-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1К-ПНБ-3500 | от 0 до 3500 мг/м3 | от 0 до 100 мг/м3 включ. | ±25 мг/м3 | |
| св. 100 до 3500 мг/м3 | ±(0,25-Х) мг/м3 | |||
| Дизельное топливо (по пропану) | 1К-ПНД-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1К-ПНД-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Керосин (по пропану) | Ж-ПНК-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Ж-ПНК-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности | |
| Уайт-спирит (по пропану) | 1Я-ПНУ-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1Я-ПНУ-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Пары нефти (по пропану) | 1К-ПН-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1Я-ПН-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Пары авиационного топлива (по пропану) | 1К-ПНА-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1К-ПНА-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Пары топлива для реактивных двигателей (по пропану) | Ж-ПНР-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| 1К-ПНР-3500 | от 0 до 3500 мг/м3 | от 0 до 300 мг/м3 включ. | ±50 мг/м3 | |
| св. 300 до 3500 мг/м3 | ±(0,15^Х) мг/м3 | |||
| Скипидар (по пропану) | Ж-ПНС-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Сумма углеводородов CxHy (по метану) | IR-CxHyCH4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±0,22 % (±5 % НКПР) | |
| IR-CxHyCH4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | ||
| IR-CxHyCH4-
3000 |
от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| IR-CxHyCH4-
7000 |
от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| IR-CxHyCH4-3000Д5) | от 0 до 3000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 3000 до 29277 мг/м3 (от 10,2 до 100 % НКПР) | ±1463 мг/м3(±5 % НКПР) | |||
| IR-CxHyCH4-7000Д5) | от 0 до 7000 мг/м3 | ±(0,25-Х) мг/м3 | ||
| от 7000 до 29277 мг/м3 (от 23,9 до 100 %НКПР) | ±1463 мг/м3 (±5 % НКПР) | |||
| Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (по пропану) | IR-CxHyC3H8-
100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) | ±0,085 % (±5 % НКПР) | |
| IR-CxHyC3H8-50 | от 0 до 0,85 % | (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | |
| IR-CxHyC3H8-
3000 |
от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| Сумма углеводородов CxHy (углеводороды | IR-CxHyC3H8-
7000 |
от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 |
| св. 500 до 7000 мг/м3 | ±(0,152-X — 15,6) мг/м3 | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон и поддиапазоны измерений2) содержания определяемого компонента3)4) | Пределы допускаемой основной абсолютной погрешности |
| алифатические предельные С2-С10) (по пропану) | IR-CxHyC3H8-3000Д1) | от 0 до 3000 мг/м3 | ±(0,25-Х) мг/м3 |
| от 3000 до 31393 мг/м3 (от 9,5 до 100 % НКПР) | ±1569 мг/м3 (±5 % НКПР) | ||
| IR-CxHyC3H8-7000Д1) | от 0 до 7000 мг/м3 | ±(0,25-Х) мг/м3 | |
| от 7000 до 31393 мг/м3 (от 22,3 до 100 % НКПР) | ±1569 мг/м3 (±5 % НКПР) | ||
| Оксид азота (Оксид диазота) N2O | IR-N2O-1 | от 0 до 1 % | ±(0,15-X) % |
| 1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.
Системы могут применяться для измерения содержания других определяемых компонентов, указанных в руководстве по эксплуатации, при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. 2) Результаты измерений содержания определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м3), в объемных долях (%, млн-1) и % нижнего концентрированного предела распространения пламени (% НКПР). 3) Диапазон показаний соответствует диапазону от 0 до 100 % НКПР; 4) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020. 5) Системы могут использоваться для контроля утечек горючих газов. Диапазоны измерений меняются автоматически в мг/м3 до 3000 (7000) мг/м3 после превышения этих значений отображаемая концентрация в % НКПР. Дискретность измерений при этом составляет: по метану — 33,3 мг/м3, по пропану — 37,0 мг/м3. Примечание — Введено следующее сокращение: X — содержание определяемого компонента в газовой смеси, % (мг/м3). |
|||
Таблица 3 — Основные метрологические характеристики ИК, в состав которых входит газоанализатор с инфракрасным сенсором (IR) для контроля фреонов
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, млн-1 | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| 1,1,1,2-тетрафторэтан C2H2F4 (R134a) | Ж-И134а-1000 | от 0 до 100 включ. | от 0 до 424 включ. | ±20 | — |
| св. 100 до 1000 | св. 424 до 4240 | — | ±20 | ||
| Ж-И134а-2000 | от 0 до 100 включ. | от 0 до 424 включ. | ±20 | — | |
| св. 100 до 2000 | св. 424 до 8480 | — | ±20 | ||
| Пентафторэтан C2HF5 (R125) | IR-R125-1000 | от 0 до 100 включ. | от 0 до 499 включ. | ±20 | — |
| св. 100 до 1000 | св. 499 до 4990 | — | ±20 | ||
| IR-R125-2000 | от 0 до 100 включ. | от 0 до 499 включ. | ±20 | — | |
| св. 100 до 2000 | св. 499 до 9980 | — | ±20 | ||
| Хлордифторметан CHCIF2 (R22) | IR-R22-1000 | от 0 до 100 включ. | от 0 до 360 включ. | ±20 | — |
| св. 100 до 1000 | св. 360 до 3600 | — | ±20 | ||
| IR-R22-2000 | от 0 до 100 включ. | от 0 до 360 включ. | ±20 | — | |
| св. 100 до 2000 | св. 360 до 7200 | — | ±20 | ||
| 1,2,2-трихлортрифторэтан C2CI3F3 (R113a) | Ж-И113а-1000 | от 0 до 100 включ. | от 0 до 779 включ. | ±20 | — |
| св. 100 до 1000 | св. 779 до 7790 | — | ±20 | ||
| Ж-К.113а- 2000 | от 0 до 100 включ. | от 0 до 779 включ. | ±20 | — | |
| св. 100 до 2000 | св. 779 до 15580 | — | ±20 | ||
| Дихлордифторметан CC12F2 (R12) | IR-R12-100 | от 0 до 50 включ. | от 0 до 251 включ. | ±20 | — |
| св. 50 до 100 | св. 251 до 503 | — | ±20 | ||
| 1,1,1,2,3,3,3-гептафторпропан СзНЕ? (R227) | Ж-К227а-5000 | от 0 до 1000 включ. | от 0 до 7070 включ. | ±20 | — |
| св. 1000 до 5000 | св. 7070 до 35350 | — | ±20 | ||
| Гексафторид серы (SF6) | IR-SF6-1000 | от 0 до 500 включ. | от 0 до 3035 включ. | ±20 | — |
| св. 500 до 1000 | св. 3035 до 6070 | — | ±20 | ||
| IR-SF6-1500 | от 0 до 750 включ. | от 0 до 4553 включ. | ±20 | — | |
| св. 750 до 1500 | св. 4553 до 9106 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, млн-1 | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| 2,2-дихлор-1,1,1-трифторэтан (R123) | IR-R123-1000 | от 0 до 100 включ. | — | ±20 | — |
| св. 100 до 1000 | — | — | ±20 | ||
| IR-R123-2000 | от 0 до 100 включ. | — | ±20 | — | |
| св. 100 до 2000 | — | — | ±20 | ||
| 1,1,1 -трифторэтан
(R-143a) |
Ж^143а-1000 | от 0 до 100 включ. | — | ±20 | — |
| св. 100 до 1000 | — | — | ±20 | ||
| Ж-И143а-2000 | от 0 до 100 включ. | — | ±20 | — | |
| св. 100 до 2000 | — | — | ±20 | ||
| Трифторметан (фтороформ) R23 | IR-R23-2000 | от 0 до 100 включ. | — | ±20 | — |
| св. 100 до 2000 | — | — | ±20 | ||
| Дифторметан R-32 | IR-R32-2000 | от 0 до 100 включ. | — | ±20 | — |
| св. 100 до 2000 | — | — | ±20 | ||
| 1) При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, системы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
2) Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений. 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле С = Х M/Vm, где М — молярная масса компонента, г/моль; Vm — молярный объем газа-разбавителя — воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. Примечание — Введено следующее сокращение: ВПИ — верхний предел диапазона/поддиапазона измерений. |
|||||
Таблица 4 — Основные метрологические характеристики ИК, в состав которых входит газоанализатор с термокаталитическим сенсором (LEL)
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Метан CH4 | LEL-CH4-50T | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,13 % (±3 % НКПР) | |
| LEL-CH4-50 | от 0 до 2,2 % | (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | |
| LEL-CH4-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ± (0,152-X — 15,6) | |||
| Этилен C2H4 | LEL-C2H4-5OT | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,069 % (±3 % НКПР) | |
| LEL-C2H4-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | ||
| Пропан C3H8 | LEL-C3H8-5OT | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,051 % (±3 % НКПР) | |
| LEL-C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | ||
| LEL-C3H8-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ± (0,152-X — 15,6) | |||
| н-бутан C4H10 | LEL-C4Hk)-50T | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,042 % (±3 % НКПР) | |
| LEL-C4H10-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | ||
| 1-бутен C4H8 | LEL-C4H8-5OT | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,048 % (±3 % НКПР) | |
| LEL-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | ||
| 2-метилпропан (изобутан) i-C4Hio | LEL-i-C4Hio-50T | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,039 % (±3 % НКПР) | |
| LEL-i-C4Hi0-5O | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | ||
| н-пентан C5H12 | LEL-C5H12-5OT | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,033 % (±3 % НКПР) | |
| LEL-C5H12-5O | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) | ||
| Циклопентан С5Н10 | LEL-C5Hio-5OT | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,042 % (±3 % НКПР) | |
| LEL-C5Hio-5O | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | ||
| н-гексан C6H14 | LEL-C6H14-5OT | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,03 % (±3 % НКПР) | |
| LEL-C6H14-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | ||
| Циклогексан СбН12 | LEL-C6H12-5OT | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,03 % (±3 % НКПР) | |
| LEL-C6H12-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | ||
| Этан C2H6 | LEL-C2H6-5OT | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,072 % (±3 % НКПР) | |
| LEL-C2H6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | ||
| Метанол СНзОН | LEL-CH30H-50T | от 0 до 3,0 % (от 0 до 50 % НКПР) | ±0,18 % (±3 % НКПР) | |
| LEL-CH30H-5O | от 0 до 3,0 % (от 0 до 50 % НКПР) | ±0,3 % (±5 % НКПР) | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| Бензол СбНб | LEL-C6H6-5OT | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,036 % (±3 % НКПР) |
| LEL-C6H6-5O | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) | |
| Пропилен (пропен) СзНб | LEL-C3H6-5OT | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,06 % (±3 % НКПР) |
| LEL-СзНб-ЗО | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) | |
| Этанол С2Н5ОН | LEL-C2H5OH-48,3T | от 0 до 1,50 % (от 0 до 48,3 % НКПР) | ±0,093 % (±3 % НКПР) |
| LEL-C2H5OH-48,3 | от 0 до 1,50 % (от 0 до 48,3 % НКПР) | ±0,16 % (±5 % НКПР) | |
| н-гептан С7Н16 | LEL-C7H16-5OT | от 0 до 0,425 % (от 0 до 50 % НКПР) | ±0,025 % (±3 % НКПР) |
| LEL-C7H16-5O | от 0 до 0,425 % (от 0 до 50 % НКПР) | ±0,042 % (±5 % НКПР) | |
| Оксид этилена С2Н4О | LEL-C2H40-50T | от 0 до 1,3 % (от 0 до 50 % НКПР) | ±0,078 % (±3 % НКПР) |
| LEL-C2H40-5O | от 0 до 1,3 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) | |
| 2-пропанон (ацетон) СзНбО | LEL-C3H60-50T | от 0 до 1,25 % (от 0 до 50 % НКПР) | ±0,075 % (±3 % НКПР) |
| LEL-C3H6O-50 | от 0 до 1,25 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) | |
| Водород Н2 | LEL-H2-5OT | от 0 до 2,0 % (от 0 до 50 % НКПР) | ±0,12 % (±3 % НКПР) |
| LEL-H2-5O | от 0 до 2,0 % (от 0 до 50 % НКПР) | ±0,2 % (±5 % НКПР) | |
| 2-метилпропен (изобутилен) i-C4H8 | LEL-i-C4H8-50T | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,048 % (±3 % НКПР) |
| LEL-i-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | |
| 2-метил- 1,3-бутадиен (изопрен) C5H8 | LEL-C5H8-50T | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,051 % (±3 % НКПР) |
| LEL-C5H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | |
| Ацетилен С2Н2 | LEL-C2H2-5OT | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,069 % (±3 % НКПР) |
| LEL-C2H2-5O | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Акрилонитрил C3H3N | LEL-C3H3N-5OT | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,084 % (±3 % НКПР) |
| LEL-C3H3N-5O | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) | |
| Метилбензол (толуол) С7Н8 | LEL-C7H8-5OT | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,03 % (±3 % НКПР) |
| LEL-C7H8-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | |
| Этилбензол С8Н10 | LEL-C8H1o-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ±0,024 % (±3 % НКПР) |
| н-октан С8Н18 | LEL-C8H18-5OT | от 0 до 0,4 % (от 0 до 50 % НКПР) | ±0,024 % (±3 % НКПР) |
| LEL-C8H18-5O | от 0 до 0,4 % (от 0 до 50 % НКПР) | ±0,04 % (±5 % НКПР) | |
| Этилацетат С4Н8О2 | LEL-C4H802-50T | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,06 % (±3 % НКПР) |
| LEL-C4H802-5O | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| Метилацетат С3Н6О2 | LEL-C3H602-50T | от 0 до 1,55 % (от 0 до 50 % НКПР) | ±0,093 % (±3 % НКПР) |
| LEL-C3H602-50 | от 0 до 1,55 % (от 0 до 50 % НКПР) | ±0,16 % (±5 % НКПР) | |
| Бутилацетат С6Н12О2 | LEL-C6H12O2-25T | от 0 до 0,3 % (от 0 до 25 % НКПР) | ±0,036 % (±3 % НКПР) |
| 1,3-бутадиен (ДИВИНИЛ) С4Н6 | LEL-C4H6-5OT | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,042 % (±3 % НКПР) |
| LEL-C4H6-5O | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | |
| 1,2-дихлорэтан С2Н4С12 | LEL-C2H4C12-5OT | от 0 до 3,1 % (от 0 до 50 % НКПР) | ±0,19 % (±3 % НКПР) |
| LEL-C2H4C12-5O | от 0 до 3,1 % (от 0 до 50 % НКПР) | ±0,31 % (±5 % НКПР) | |
| Диметилсульфид C2H6S | LEL-C2H6S-5OT | от 0 до 1,1 % (от 0 до 50 % НКПР) | ±0,066 % (±3 % НКПР) |
| LEL-C2H6S-50 | от 0 до 1,1 % (от 0 до 50 % НКПР) | ±0,11 % (±5 % НКПР) | |
| 1-гексен СбН12 | LEL-C6H12-5OT | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,036 % (±3 % НКПР) |
| LEL-C6H12-5O | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) | |
| 2-бутанол (вторбутанол) sec-C4H9OH | LEL-scc-C^OH-31,2T | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ±0,051 % (±3 % НКПР) |
| Винилхлорид С2Н3С1 | LEL-C2H3C1-5OT | от 0 до 1,8 % (от 0 до 50 % НКПР) | ±0,11 % (±3 % НКПР) |
| LEL-C2H3C1-5O | от 0 до 1,8 % (от 0 до 50 % НКПР) | ±0,18 % (±5 % НКПР) | |
| Циклопропан СзНб | LEL-C3H6-5OT | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,072 % (±3 % НКПР) |
| LEL-C3H6-5O | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Диметиловый эфир С2Н6О | LEL-C2H6O-50T | от 0 до 1,35 % (от 0 до 50 % НКПР) | ±0,081 % (±3 % НКПР) |
| LEL-C2H6O-50 | от 0 до 1,35 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) | |
| Диэтиловый эфир С4Н10О | LEL-C4H1oO-50T | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,051 % (±3 % НКПР) |
| LEL-C4H1oO-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | |
| Оксид пропилена СзНбО | LEL-C3H6O-50T | от 0 до 0,95 % (от 0 до 50 % НКПР) | ±0,057 % (±3 % НКПР) |
| LEL-C3H6O-50 | от 0 до 0,95 % (от 0 до 50 % НКПР) | ±0,095 % (±5 % НКПР) | |
| Хлорбензол C6H5CI | LEL^ftCl^S^T | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ±0,039 % (±3 % НКПР) |
| 2-бутанон (метилэтилкетон) C4H8O | LEL-C4H8O-50T | от 0 до 0,75 % (от 0 до 50 % НКПР) | ±0,045 % (±3 % НКПР) |
| LEL-C4HsO-50 | от 0 до 0,75 % (от 0 до 50 % НКПР) | ±0,075 % (±5 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 2-метил-2-пропанол (трет-бутанол) tert-C4H9OH | LEL-tert-С4Н9ОH-50Т | от 0 до 0,9 % (от 0 до 50 % НКПР) | ±0,054 % (±3 % НКПР) |
| LEL-tert-С4Н9ОH-50 | от 0 до 0,9 % (от 0 до 50 % НКПР) | ±0,09 % (±5 % НКПР) | |
| 2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О | LEL-tert-С5Н12О-50Т | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,048 % (±3 % НКПР) |
| LEL-tert-С5Н12О-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | |
| 1,4-диметилбензол (п-ксилол) p-C8Hio | LEL-P-C8H1o-22,2T | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ±0,027 % (±3 % НКПР) |
| 1,2-диметилбензол (о-КСИЛОл) 0-С8Н10 | LEL-o-C8H1o-20T | от 0 до 0,2 % (от 0 до 20 % НКПР) | ±0,03 % (±3 % НКПР) |
| 2-пропанол (изопропанол) РС3Н7ОН | LEL-i-СзН7ОH-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) |
| Аммиак NH3 | LEL-NH3-5OT | от 0 до 7,5 % (от 0 до 50 % НКПР) | ±0,45 % (±3 % НКПР) |
| LEL-NH3-5O | от 0 до 7,5 % (от 0 до 50 % НКПР) | ±0,75 % (±5 % НКПР) | |
| Октен С8Н16 | LEL-C8H16-33,3T | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ±0,027 % (±3 % НКПР) |
| 2-метилбутан (изопентан) РС5Н12 | LEL-i-С5Н12-50Т | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,039 % (±3 % НКПР) |
| ЬЕЫ-С5Н12-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | |
| Метантиол (метилмеркаптан) CH3SH | LEL-CH3SH-5O | от 0 до 2,05 % (от 0 до 50 % НКПР) | ±0,21 % (±5 % НКПР) |
| Этантиол (этилмеркаптан) C2H5SH | LEL-C2HsSH-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) |
| Ацетонитрил C2H3N | LEL-C2H3N-5O | от 0 до 1,5 % (от 0 до 50 % НКПР) | ±0,15 % (±5 % НКПР) |
| Диметилдисульфид
C2H6S2 |
LEL-C2H6S2-5O | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) |
| Бензин (по пропану) | ЬЕЬ-ПНБ-50 | от 0 до 50 % НКПР | ±5 % НКПР |
| Дизельное топливо (по пропану) | ЬЕЬ-ПНД-50 | от 0 до 50 % НКПР | ±5 % НКПР |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Керосин (по пропану) | LEL-nHK-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Уайт-спирит (по пропану) | LEL-nHy-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Сумма углеводородов CxHy (по метану) | LEL-CxHyCH4-50T | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,13 % (±3 % НКПР) | |
| LEL-CxHyCH4-50 | от 0 до 2,2 % | (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | |
| LEL-CxHyCH4-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ± (0,152-X — 15,6) | |||
| Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (по пропану) | LEL-CxHyC3H8-50T | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,051 % (±3 % НКПР) | |
| LEL-CxHyC3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | ||
| LEL-CxHyC3H8-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ± (0,152-X — 15,6) | |||
| 1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
2) Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу) при условии, что диапазон показаний не может быть меньше нормируемого диапазона измерений. 3) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020. Примечание — Введено следующее сокращение: Х — Содержание определяемого компонента в газовой смеси, мг/м3. |
||||
Таблица 5 — Основные метрологические характеристики ИК, в состав которых входит газоанализатор с электрохимическим сенсором (ЕС)
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| Сероводород H2S | EC-H2S-7,1T | от 0 до 7,1 млн-1 | от 0 до 10,0 включ. | ±10 | — |
| EC-H2S-7,1 | от 0 до 7,1 млн-1 | от 0 до 10,0 включ. | ±20 | — | |
| EC-H2S-2OT | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ±10 | — | |
| св. 10 до 20 млн-1 | св. 14,2 до 28,4 | — | ±10 | ||
| EC-H2S-2O | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ±20 | — | |
| св. 10 до 20 млн-1 | св. 14,2 до 28,4 | — | ±20 | ||
| EC-H2S-5O | от 0 до 5 млн-1 включ. | от 0 до 7,1 включ. | ±15 | — | |
| св. 5 до 50 млн-1 | св. 7,1 до 71 | — | ±15 | ||
| EC-H2S-1OOT | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ±10 | — | |
| св. 10 до 100 млн-1 | св. 14,2 до 142 | — | ±10 | ||
| EC-H2S-1OO | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ±20 | — | |
| св. 10 до 100 млн-1 | св. 14,2 до 142 | — | ±20 | ||
| EC-H2S-2OO | от 0 до 20 млн-1 включ. | от 0 до 28,4 включ. | ±15 | — | |
| св. 20 до 200 млн-1 | св. 28,4 до 284 | — | ±15 | ||
| EC-H2S-2OOO | от 0 до 200 млн-1 включ. | от 0 до 284 включ. | ±15 | — | |
| св. 200 до 2000 млн-1 | св. 284 до 2840 | — | ±15 | ||
| Оксид этилена C2H4O | EC-C2H4O-2O | от 0 до 5 млн-1 включ. | от 0 до 9,15 включ. | ±20 | — |
| св. 5 до 20 млн-1 | св. 9,15 до 36,6 | — | ±20 | ||
| Хлористый водород HCl | EC-HCl-30 | от 0 до 3 млн-1 включ. | от 0 до 4,56 включ. | ±20 | — |
| св. 3 до 30 млн-1 | св. 4,56 до 45,6 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| Фтористый водород HF | EC-HF-5 | от 0 до 0,1 млн-1 включ. | от 0 до 0,08 включ. | ±20 | — |
| св. 0,1 до 5 млн-1 | св. 0,08 до 4,15 | — | ±20 | ||
| EC-HF-10 | от 0 до 1 млн-1 включ. | от 0 до 0,8 включ. | ±20 | — | |
| св. 1 до 10 млн-1 | св. 0,8 до 8,3 | — | ±20 | ||
| Озон Оз | ЕС-Оз-0,25 | от 0 до 0,05 млн-1 включ. | от 0 до 0,1 включ. | ±20 | — |
| св. 0,05 до 0,25 млн-1 | св. 0,1 до 0,5 | — | ±20 | ||
| Моносилан (силан) SiH4 | EC-SiH4-50 | от 0 до 10 млн-1 включ. | от 0 до 13,4 включ. | ±20 | — |
| св. 10 до 50 млн-1 | св. 13,4 до 67 | — | ±20 | ||
| Оксид азота NO | EC-NO-50 | от 0 до 5 млн-1 включ. | от 0 до 6,25 включ. | ±20 | — |
| св. 5 до 50 млн-1 | св. 6,25 до 62,5 | — | ±20 | ||
| EC-NO-250 | от 0 до 50 млн-1 включ. | от 0 до 62,5 включ. | ±20 | — | |
| св. 50 до 250 млн-1 | св. 62,5 до 312,5 | — | ±20 | ||
| Диоксид азота NO2 | EC-NO2-20 | от 0 до 1 млн-1 включ. | от 0 до 1,91 включ. | ±20 | — |
| св. 1 до 20 млн-1 | св. 1,91 до 38,2 | — | ±20 | ||
| Аммиак NH3 | EC-NH3-100 | от 0 до 10 млн-1 включ. | от 0 до 7,1 включ. | ±20 | — |
| св. 10 до 100 млн-1 | св. 7,1 до 71 | — | ±20 | ||
| EC-NH3-500 | от 0 до 30 млн-1 включ. | от 0 до 21,3 включ. | ±20 | — | |
| св. 30 до 500 млн-1 | св. 21,3 до 355 | — | ±20 | ||
| EC-NH3-1000 | от 0 до 100 млн-1 включ. | от 0 до 71 включ. | ±20 | — | |
| св. 100 до 1000 млн-1 | св. 71 до 710 | — | ±20 | ||
| Цианистый водород HCN | EC-HCN-10 | от 0 до 0,5 млн-1 включ. | от 0 до 0,56 включ. | ±15 | — |
| св. 0,5 до 10 млн-1 | св. 0,56 до 11,2 | — | ±15 | ||
| EC-HCN-15 | от 0 до 1 млн-1 включ. | от 0 до 1,12 включ. | ±15 | — | |
| св. 1 до 15 млн-1 | св. 1,12 до 16,8 | — | ±15 | ||
| EC-HCN-30 | от 0 до 5 млн-1 включ. | от 0 до 5,6 включ. | ±15 | — | |
| св. 5 до 30 млн-1 | св. 5,6 до 33,6 | — | ±15 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| Цианистый водород HCN | EC-HCN-100 | от 0 до 10 млн-1 включ. | от 0 до 11,2 включ. | ±15 | — |
| св. 10 до 100 млн-1 | св. 11,2 до 112 | — | ±15 | ||
| Оксид углерода CO | EC-CO-200 | от 0 до 15 млн-1 включ. | от 0 до 17,4 включ. | ±20 | — |
| св. 15 до 200 млн-1 | св. 17,4 до 232 | — | ±20 | ||
| EC-CO-500 | от 0 до 15 млн-1 включ. | от 0 до 17,4 включ. | ±20 | — | |
| св. 15 до 500 млн-1 | св. 17,4 до 580 | — | ±20 | ||
| EC-CO-5000 | от 0 до 1000 млн-1 включ. | от 0 до 1160 включ. | ±20 | — | |
| св. 1000 до 5000 млн-1 | св. 1160 до 5800 | — | ±20 | ||
| Диоксид серы SO2 | EC-SO2-5 | от 0 до 1 млн-1 включ. | от 0 до 2,66 включ. | ±20 | — |
| св. 1 до 5 млн-1 | св. 2,66 до 13,3 | — | ±20 | ||
| EC-SO2-20 | от 0 до 5 млн-1 включ. | от 0 до 13,3 включ. | ±20 | — | |
| св. 5 до 20 млн-1 | св. 13,3 до 53,2 | — | ±20 | ||
| EC-SO2-50 | от 0 до 10 млн-1 включ. | от 0 до 26,6 включ. | ±20 | — | |
| св. 10 до 50 млн-1 | св. 26,6 до 133 | — | ±20 | ||
| EC-SO2-100 | от 0 до 10 млн-1 включ. | от 0 до 26,6 включ. | ±20 | — | |
| св. 10 до 100 млн-1 | св. 26,6 до 266 | — | ±20 | ||
| EC-SO2-2000 | от 0 до 100 млн-1 включ. | от 0 до 266 включ. | ±20 | — | |
| св. 100 до 2000 млн-1 | св. 266 до 5320 | — | ±20 | ||
| Хлор Cl2 | EC-C12-5 | от 0 до 0,3 млн-1 включ. | от 0 до 0,88 включ. | ±20 | — |
| св. 0,3 до 5 млн-1 | св. 0,88 до 14,75 | — | ±20 | ||
| EC-C12-20 | от 0 до 5 млн-1 включ. | от 0 до 14,7 включ. | ±20 | — | |
| св. 5 до 20 млн-1 | св. 14,7 до 59 | — | ±20 | ||
| Кислород О2 | EC-O2-30 | от 0 до 10 % включ. | — | ±5 | — |
| св. 10 до 30 % | — | — | ±5 | ||
| EC-O2-100 | от 0 до 100 % | — | ±1 | — | |
| Водород Н2 | EC-H2-1000 | от 0 до 100 млн-1 включ. | от 0 до 8,0 включ. | ±10 | — |
| св. 100 до 1000 млн-1 | св. 8,0 до 80,0 | — | ±10 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| Водород Н2 | EC-H2-10000 | от 0 до 1000 млн-1 включ. | от 0 до 80,0 включ. | ±10 | — |
| св. 1000 до 10000 млн-1 | св. 80,0 до 800 | — | ±10 | ||
| Формальдегид СН2О | ЕС-СН2О-1О | от 0 до 0,4 млн-1 включ. | от 0 до 0,5 включ. | ±20 | — |
| св. 0,4 до 10 млн-1 | св. 0,5 до 12,5 | — | ±20 | ||
| Несимметричный диметилгидразин C2H8N2 | EC-C2H8N2-O,5 | от 0 до 0,12 млн-1 включ. | от 0 до 0,3 включ. | ±20 | — |
| св. 0,12 до 0,5 млн-1 | св. 0,3 до 1,24 | — | ±20 | ||
| Метанол CH3OH | ЕС-СНзОН-20 | от 0 до 5 млн-1 включ. | от 0 до 6,65 включ. | ±20 | — |
| св. 5 до 20 млн-1 | св. 6,65 до 26,6 | — | ±20 | ||
| ЕС-СНзОН-50 | от 0 до 5 млн-1 включ. | от 0 до 6,65 включ. | ±20 | — | |
| св. 5 до 50 млн-1 | св. 6,65 до 66,5 | — | ±20 | ||
| ЕС-СНзОН-200 | от 0 до 20 млн-1 включ. | от 0 до 26,6 включ. | ±20 | — | |
| св. 20 до 200 млн-1 | св. 26,6 до 266,0 | — | ±20 | ||
| ЕС-СНзОН-1000 | от 0 до 100 млн-1 включ. | от 0 до 133,0 включ. | ±20 | — | |
| св. 100 до 1000 млн-1 | св. 133,0 до 1330 | — | ±20 | ||
| Этантиол (этилмеркаптан) C2H5SH | EC-C2H5SH-4 | от 0 до 0,4 млн-1 включ. | от 0 до 1 включ. | ±20 | — |
| св. 0,4 до 4 млн-1 | св. 1 до 10 | — | ±20 | ||
| Метантиол (метилмеркаптан) CH3SH | EC-CH3SH-4 | от 0 до 0,4 млн-1 включ. | от 0 до 0,8 включ. | ±20 | — |
| св. 0,4 до 4 млн-1 | св. 0,8 до 8 | — | ±20 | ||
| Карбонилхлорид (фосген) СОС12 | ЕС-СОС12-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,41 включ. | ±20 | — |
| св. 0,1 до 1 млн-1 | св. 0,41 до 4,11 | — | ±20 | ||
| Фтор F2 | EC-F2-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,16 включ. | ±20 | — |
| св. 0,1 до 1 млн-1 | св. 0,16 до 1,58 | — | ±20 | ||
| Фосфин PH3 | ЕС-РНз-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,14 включ. | ±20 | — |
| св. 0,1 до 1 млн-1 | св. 0,14 до 1,41 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительной | ||
| Фосфин РНз | ЕС-РНз-10 | от 0 до 1 млн-1 включ. | от 0 до 1,41 включ. | ±20 | — |
| св. 1 до 10 млн-1 | св. 1,41 до 14,1 | — | ±20 | ||
| Арсин AsH3 | EC-AsH3-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,32 включ. | ±20 | — |
| св. 0,1 до 1 млн-1 | св. 0,32 до 3,24 | — | ±20 | ||
| Уксусная кислота C2H4O2 | EC-C2H4O2-IO | от 0 до 2 млн-1 включ. | от 0 до 5 включ. | ±20 | — |
| св. 2 до 10 млн-1 | св. 5 до 25 | — | ±20 | ||
| ЕС-С2Н4О2-ЗО | от 0 до 5 млн-1 включ. | от 0 до 12,5 включ. | ±20 | — | |
| св. 5 до 30 млн-1 | св. 12,5 до 75,0 | — | ±20 | ||
| Гидразин N2H4 | EC-N2H4-2 | от 0 до 0,2 млн-1 включ. | от 0 до 0,26 включ. | ±20 | — |
| св. 0,2 до 2 млн-1 | св. 0,26 до 2,66 | — | ±20 | ||
| Стирол C8H8 | EC-C8H8-5 | от 0 до 1 млн-1 включ. | от 0 до 4,37 включ. | ±20 | — |
| св. 1 до 5 млн-1 | св. 4,37 до 21,9 | — | ±20 | ||
| 1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
2) Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений. 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле С = Х M/Vm, где М — молярная масса компонента, г/моль; Vm — молярный объем газа-разбавителя — воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. Примечание — Введено следующее сокращение: ВПИ — верхний предел диапазона/поддиапазона измерений. |
|||||
Таблица 6 — Основные метрологические характеристики ИК, в состав которых входит газоанализатор с фотоионизационным сенсором (PID)
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| Винилхлорид C2H3CI | PID-C2H3CI-IO | от 0 до 1,9 включ. | от 0 до 5 включ. | ±20 | — |
| св. 1,9 до 10 | св. 5 до 26 | — | ±20 | ||
| PID-C2H3CI-IOO | от 0 до 10 включ. | от 0 до 26 включ. | ±20 | — | |
| св. 10 до 100 | св. 26 до 260 | — | ±20 | ||
| PID-C2H3CI-5OO | от 0 до 100 включ. | от 0 до 260 включ. | ±20 | — | |
| св. 100 до 500 | св. 260 до 1300 | — | ±20 | ||
| Бензол C6H6 | PID-C6H6-10 | от 0 до 4,6 включ. | от 0 до 15 включ. | ±20 | — |
| св. 4,6 до 10 | св. 15 до 32,5 | — | ±20 | ||
| PID-C6H6-1OO | от 0 до 10 включ. | от 0 до 32,5 включ. | ±20 | — | |
| св. 10 до 100 | св. 32,5 до 325 | — | ±20 | ||
| PID-C6H6-5OO | от 0 до 100 включ. | от 0 до 325 включ. | ±20 | — | |
| св. 100 до 500 | св. 325 до 1625 | — | ±20 | ||
| Этилбензол C8H10 | PID-C8H1O-1OO | от 0 до 10 включ. | от 0 до 44,1 включ. | ± 15 | — |
| св. 10 до 100 | св. 44,1 до 441 | — | ± 15 | ||
| PID-C8H1O-5OO | от 0 до 100 включ. | от 0 до 441 включ. | ± 15 | — | |
| св. 100 до 500 | св. 441 до 2205 | — | ± 15 | ||
| Фенилэтилен (стирол) (винилбензол) C8H8 | PID-C8H8-4O | от 0 до 6,9 включ. | от 0 до 29,9 включ. | ±20 | — |
| св. 6,9 до 40 | св. 29,9 до 173,2 | — | ±20 | ||
| PID-C8H8-5OO | от 0 до 100 включ. | от 0 до 433 включ. | ±20 | — | |
| св. 100 до 500 | св. 433 до 2165 | — | ±20 | ||
| н-пропилацетат C5H10O2 | PID-C5H1OO2-1OO | от 0 до 30 включ. | от 0 до 127,5 включ. | ±20 | — |
| св. 30 до 100 | св. 127,5 до 425 | — | ±20 | ||
| Эпихлоргидрин
С3Н5СЮ |
PID-C3H5CIO-1O | от 0 до 2 включ. | от 0 до 7,7 включ. | ±20 | — |
| св. 2 до 10 | св. 7,7 до 38,5 | — | ±20 | ||
| Хлористый бензил C7H7a | PID-C7H7CI-1O | от 0 до 2 включ. | от 0 до 10,5 включ. | ±20 | — |
| св. 2 до 10 | св. 10,5 до 52,67 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| Фурфуриловый спирт C5H6O2 | PID-C5H6O2-IO | от 0 до 2 включ. | от 0 до 8,6 включ. | ±20 | — |
| св. 2 до 10 | св. 8,6 до 40,8 | — | ±20 | ||
| Этанол C2H5OH | PID-C2H5OH-2OOO | от 0 до 500 включ. | от 0 до 960 включ. | ± 15 | — |
| св. 500 до 2000 | св. 960 до 3840 | — | ± 15 | ||
| Моноэтаноламин (2-аминоэтанол) C2H7NO | PID-C2H7NO-3 | от 0 до 0,2 включ. | от 0 до 0,5 включ. | ± 20 | — |
| св. 0,2 до 3 | св. 0,5 до 7,6 | — | ± 20 | ||
| PID-C2H7NO-IO | от 0 до 2 включ. | от 0 до 5,1 включ. | ± 20 | — | |
| св. 2 до 10 | св. 5,1 до 25,4 | — | ± 20 | ||
| Формальдегид СН2О | PID-CH2O-IO | от 0 до 0,4 включ. | от 0 до 0,5 включ. | ± 20 | — |
| св. 0,4 до 10 | св. 0,5 до 12,5 | — | ± 20 | ||
| 2-пропанол (изопропанол) РС3Н7ОН | PID-i-C3H7OH-10 | от 0 до 4 включ. | от 0 до 10 включ. | ± 20 | — |
| св. 4 до 10 | св. 10 до 25 | — | ± 20 | ||
| PID-i-C3H7OH-100 | от 0 до 20 включ. | от 0 до 50 включ. | ± 20 | — | |
| св. 20 до 100 | св. 50 до 250 | — | ± 20 | ||
| Уксусная кислота C2H4O2 | PID-C2H4O2-IO | от 0 до 2 включ. | от 0 до 5 включ. | ± 20 | — |
| св. 2 до 10 | св. 5 до 25 | — | ± 20 | ||
| PID-C2H4O2-1OO | от 0 до 100 | от 0 до 250 | ±20 | — | |
| 2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 | PID-i-C4H8-10 | от 0 до 2 включ. | от 0 до 4,6 включ. | ±20 | — |
| св. 2 до 10 | св. 4,6 до 23,3 | — | ±20 | ||
| PID-i-C4H8-100 | от 0 до 10 включ. | от 0 до 23,3 включ. | ±20 | — | |
| св. 10 до 100 | св. 23,3 до 233 | — | ±20 | ||
| PID-i-C4H8-1000 | от 0 до 100 включ. | от 0 до 233 включ. | ±15 | — | |
| св. 100 до 1000 | св. 233 до 2330 | — | ±15 | ||
| PID-i-C4H8-6000 | от 0 до 500 включ. | от 0 до 1165 включ. | ±15 | — | |
| св. 500 до 6000 | св. 1165 до 13980 | — | ±15 | ||
| 1-бутанол C4H9OH | PID-C4H9OH-1O | от 0 до 3,2 включ. | от 0 до 9,9 включ. | ±20 | — |
| св. 3,2 до 10 | св. 9,9 до 30,8 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| 1-бутанол C4H9OH | PID-C4H9OH-4O | от 0 до 9,7 включ. | от 0 до 29,9 включ. | ±20 | — |
| св. 9,7 до 40 | св. 29,9 до 123,3 | — | ±20 | ||
| Диэтиламин C4H11N | PID-C4H11N-1O | от 0 до 3 включ. | от 0 до 9,1 включ. | ±20 | — |
| св. 3 до 10 | св. 9,1 до 3O,4 | — | ±20 | ||
| PID-C4H11N-40 | от 0 до 9,8 включ. | от 0 до 29,8 включ. | ±20 | — | |
| св. 9,8 до 40 | св. 29,8 до 121,6 | — | ±20 | ||
| Метанол CH3OH | PID-CH3OH-1O | от 0 до 3,75 включ. | от 0 до 4,98 включ. | ±15 | — |
| св. 3,75 до 10 | св. 4,98 до 13,3 | — | ±15 | ||
| PID-CH3OH-4O | от 0 до 11,2 включ. | от 0 до 14,9 включ. | ±15 | — | |
| св. 11,2 до 40 | св. 14,9 до 53,2 | — | ±15 | ||
| Метилбензол (толуол) C7H8 | PID-C7H8-4O | от 0 до 13 включ. | от 0 до 49,8 включ. | ±15 | — |
| св. 13 до 40 | св. 49,8 до 153,3 | — | ±15 | ||
| PID-C7H8-1OO | от 0 до 13 включ. | от 0 до 49,8 включ. | ±15 | — | |
| св. 13 до 100 | св. 49,8 до 383 | — | ±15 | ||
| Фенол C6H5OH | PID-C6H5OH-3 | от 0 до 0,25 включ. | от 0 до 0,98 включ. | ±20 | — |
| св. 0,25 до 3 | св. 0,98 до 11,74 | — | ±20 | ||
| PID-C6H5OH-1O | от 0 до 2 включ. | от 0 до 7,8 включ. | ±20 | — | |
| св. 2 до 10 | св. 7,8 до 39,1 | — | ±20 | ||
| 1,3-диметилбензол (м-ксилол) m-C8H10 | PID-m-C8Hw-1OO | от 0 до 10 включ. | от 0 до 44,2 включ. | ±15 | — |
| св. 10 до 100 | св. 44,2 до 442 | — | ±15 | ||
| 1,2-диметилбензол (о-КСИЛОл) O-C8H10 | PID-o-C8H1o-1OO | от 0 до 10 включ. | от 0 до 44,2 включ. | ±15 | — |
| св. 10 до 100 | св. 44,2 до 442 | — | ±15 | ||
| 1,4-диметилбензол (П-КСИЛОЛ) P-C8H10 | PID-p-C8H1O-1OO | от 0 до 10 включ. | от 0 до 44,2 включ. | ±15 | — |
| св. 10 до 100 | св. 44,2 до 442 | — | ±15 | ||
| Оксид этилена C2H4O | PID-C2H4O-1O | от 0 до 1,65 включ. | от 0 до 3 включ. | ±20 | — |
| св. 1,65 до 10 | св. 3 до 18,3 | — | ±20 | ||
| Фосфин PH3 | PID-PH3-1O | от 0 до 1 включ. | от 0 до 1,4 включ. | ±20 | — |
| св. 1 до 10 | св. 1,4 до 14,1 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| Нафталин С10Н8 | PID-C10H8-10 | от 0 до 3,7 включ. | от 0 до 19,7 включ. | ±20 | — |
| св. 3,7 до 10 | св. 19,7 до 53,3 | — | ±20 | ||
| Бром ВГ2 | PID-Br2-2 | от 0 до 0,2 включ. | от 0 до 1,33 включ. | ±20 | — |
| св. 0,2 до 2 | св. 1,33 до 13,3 | — | ±20 | ||
| Аммиак NH3 | PID-NH3-100 | от 0 до 20 включ. | от 0 до 14,2 включ. | ±15 | — |
| св. 20 до 100 | св. 14,2 до 71 | — | ±15 | ||
| PID-NH3-1000 | от 0 до 100 включ. | от 0 до 71 включ. | ±15 | — | |
| св. 100 до 1000 | св. 71 до 710 | — | ±15 | ||
| Этантиол (этилмеркаптан) C2H5SH | PID-C2H5SH-IO | от 0 до 0,4 включ. | от 0 до 1 включ. | ±20 | — |
| св. 0,4 до 10 | св. 1 до 25,8 | — | ±20 | ||
| Метантиол (метилмеркаптан) CH3SH | PID-CH3SH-10 | от 0 до 0,4 включ. | от 0 до 0,8 включ. | ±20 | — |
| св. 0,4 до 10 | св. 0,8 до 20 | — | ±20 | ||
| PID-CH3SH-20 | от 0 до 2 включ. | от 0 до 4 включ. | ±20 | — | |
| св. 2 до 20 | св. 4 до 40 | — | ±20 | ||
| Этилацетат C4H8O2 | PID-C4H8O2-100 | от 0 до 13 включ. | от 0 до 47,6 включ. | ±20 | — |
| св. 13 до 100 | св. 47,6 до 366 | — | ±20 | ||
| Бутилацетат C6H12O2 | PID-C6H12O2-100 | от 0 до 10 включ. | от 0 до 48,3 включ. | ±20 | — |
| св. 10 до 100 | св. 48,3 до 483 | — | ±20 | ||
| Пропилен(пропен) СзНб | PID-C3H6-300 | от 0 до 50 включ. | от 0 до 93,5 включ. | ±15 | — |
| св. 50 до 300 | св. 93,5 до 561 | — | ±15 | ||
| 2,3-дитиабутан (диметилдисульфид) C2H6S2 | PID-C2H6S2-2 | от 0 до 0,35 включ. | от 0 до 1,37 включ. | ±20 | — |
| св. 0,35 до 2 | св. 1,37 до 7,8 | — | ±20 | ||
| PID-C2H6S2-10 | от 0 до 2 включ. | от 0 до 7,8 включ. | ±20 | — | |
| св. 2 до 10 | св. 7,8 до 39,2 | — | ±20 | ||
| 2,5-фурандион (малеиновый ангидрид) C4H2O3 | PID-C4H2O3-3 | от 0 до 0,25 включ. | от 0 до 1,02 включ. | ±20 | — |
| св. 0,25 до 3 | св. 1,02 до 12,2 | — | ±20 | ||
| PID-C4H2O3-10 | от 0 до 2 включ. | от 0 до 8,16 включ. | ±20 | — | |
| св. 2 до 10 | св. 8,16 до 40,8 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| Дисульфид углерода (сероуглерод) CS2 | PID-CS2-10 | от 0 до 1 включ. | от 0 до 3,17 включ. | ±20 | — |
| св. 1 до 10 | св. 3,17 до 31,7 | — | ±20 | ||
| Ацетонитрил C2H3N | PID-C2H3N-1O | от 0 до 6 включ. | от 0 до 10,2 включ. | ±15 | — |
| св. 6 до 10 | св. 10,2 до 17,1 | — | ±15 | ||
| Циклогексан СбН12 | РГО-СбН12-100 | от 0 до 20 включ. | от 0 до 70 включ. | ±20 | — |
| св. 20 до 100 | св. 70 до 350 | — | ±20 | ||
| 1,3-бутадиен (дивинил) С4Н6 | РГО-С4Н6-500 | от 0 до 50 включ. | от 0 до 112 включ. | ±20 | — |
| св. 50 до 500 | св. 112 до 1125 | — | ±20 | ||
| н-гексан СбН14 | PID-C6H14-1000 | от 0 до 84 включ. | от 0 до 301 включ. | ±20 | — |
| св. 84 до 1000 | св. 301 до 3584 | — | ±20 | ||
| Арсин AsH3 | PID-AsH3-3 | от 0 до 0,1 включ. | от 0 до 0,32 включ. | ±20 | — |
| св. 0,1 до 3 | св. 0,32 до 9,7 | — | ±20 | ||
| Диметилсульфид C2H6S | PID-C2H6S-100 | от 0 до 20 включ. | от 0 до 51,6 включ. | ±20 | — |
| св. 20 до 100 | св. 51,6 до 258 | — | ±20 | ||
| Этилен C2H4 | PID-C2H4-300 | от 0 до 20 включ. | от 0 до 23,4 включ. | ±20 | — |
| св. 20 до 300 | св. 23,4 до 351 | — | ±20 | ||
| PID-C2H4-1800 | от 0 до 100 включ. | от 0 до 117 включ. | ±20 | — | |
| св. 100 до 1800 | св. 117 до 2106 | — | ±20 | ||
| Акрилонитрил C3H3N | PID-C3H3N-10 | от 0 до 0,7 включ. | от 0 до 1,45 включ. | ±20 | — |
| св. 0,7 до 10 | св. 1,45 до 22,1 | — | ±20 | ||
| Муравьиная кислота CH2O2 | PID-CH2O2-1O | от 0 до 0,5 включ. | от 0 до 0,96 включ. | ±20 | — |
| св. 0,5 до 10 | св. 0,96 до 19,1 | — | ±20 | ||
| н-гептан С7Н16 | PID-C7H16-5OO | от 0 до 50 включ. | от 0 до 208 включ. | ±15 | — |
| св. 50 до 500 | св. 208 до 2084 | — | ±15 | ||
| РГО-С7Н16-2ООО | от 0 до 100 включ. | от 0 до 416 включ. | ±15 | — | |
| св. 100 до 2000 | св. 416 до 8334 | — | ±15 | ||
| 2-пропанон (ацетон) C3H6O | PID-C3H6O-1OOO | от 0 до 80 включ. | от 0 до 193 включ. | ±15 | — |
| св. 80 до 1000 | св. 193 до 2415 | — | ±15 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведенной к ВПИ | относительно й | ||
| 1,2-дихлорэтан C2H4CI2 | PID-C2H4CI2-20 | от 0 до 2 включ. | от 0 до 8,23 включ. | ±20 | — |
| св. 2 до 20 | св. 8,23 до 82,3 | — | ±20 | ||
| Этилцеллозольв (2-этоксиэтанол) С4Н10О2 | PID-C4H10O2-20 | от 0 до 2 включ. | от 0 до 7,5 включ. | ±20 | — |
| св. 2 до 20 | св. 7,5 до 75 | — | ±20 | ||
| Диметиловый эфир C2H6O | PID-C2H6O-500 | от 0 до 100 включ. | от 0 до 192 включ. | ±15 | — |
| св. 100 до 500 | св. 192 до 958 | — | ±15 | ||
| 2-метилпропан (изобутан) i-C4Hio | PID-i-C4H10-1000 | от 0 до 100 включ. | от 0 до 241 включ. | ±15 | — |
| св. 100 до 1000 | св. 241 до 2417 | — | ±15 | ||
| 2-метил-1-пропанол (изобутанол) PC4H9OH | PID-i-C4H9OH-20 | от 0 до 3 включ. | от 0 до 9,2 включ. | ±20 | — |
| св. 3 до 20 | св. 9,2 до 61,6 | — | ±20 | ||
| Циклогексанон СбН1оО | PID-C6H10O-20 | от 0 до 2 включ. | от 0 до 7 включ. | ±20 | — |
| св. 2 до 20 | св. 7 до 70 | — | ±20 | ||
| 2-бутанон (метилэтилкетон) C4H8O | PID-C4H8O-500 | от 0 до 60 включ. | от 0 до 180 включ. | ±15 | — |
| св. 60 до 500 | св. 180 до 1500 | — | ±15 | ||
| Тетраэтилортосиликат (TEOC) C8H2oO4Si | PID-C8H20O4Si-10 | от 0 до 2 включ. | от 0 до 17,3 включ. | ±20 | — |
| св. 2 до 10 | св. 17,3 до 86,6 | — | ±20 | ||
| Акролеин C3H4O | PID-C3H4O-10 | от 0 до 2 включ. | от 0 до 4,98 включ. | ±20 | — |
| св. 2 до 10 | св. 4,98 до 24,9 | — | ±20 | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % |
| объемной доли, массовой
% (млн-1) концентрации3), мг/м3 |
приведенной к относительно
ВПИ й |
||
| 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле
С = Х M/Vm, где М — молярная масса компонента, г/моль; Vm — молярный объем газа-разбавителя — воздуха, равный 24,06 (при плюс 20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. Примечание — Введено следующее сокращение: ВПИ — верхний предел диапазона/поддиапазона измерений. |
|||
Таблица 7 — Основные метрологические характеристики ИК, в состав которых входит газоанализатор с полупроводниковым сенсором (MEMS)
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| Водород H2 | MEMS-H2-100 | от 0 до 4,0 % (от 0 до 100 % НКПР) | ±0,2 % (±5 % НКПР) |
| MEMS-R2-50 | от 0 до 2,0 % (от 0 до 50 % НКПР) | ±0,2 % (±5 % НКПР) | |
| MEMS-H2-20% | от 0 до 20 % | ±0,5 % | |
| Метан CH4 | MEMS-CH4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±0,22 % (±5 % НКПР) |
| MEMS-CH4-50T | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,13 % (±3 % НКПР) | |
| MEMS-CH4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | |
| Этилен C2H4 | MEMS-C2H4-1OO | от 0 до 2,3 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) |
| MEMS-C2H4-5O | 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Пропан C3H8 | MEMS-C3H8-1OO | 0 до 1,7 % (от 0 до 100 % НКПР) | ±0,085 % (±5 % НКПР) |
| MEMS-C3H8-50T | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,051 % (±3 % НКПР) | |
| MEMS-C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | |
| н-бутан C4H10 | MEMS-C4H10-100 | от 0 до 1,4 % (от 0 до 100 % НКПР) | ±0,07 % (±5 % НКПР) |
| MEMS-C4H10-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | |
| 1-бутен C4H8 | MEMS-C4H8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ±0,08 % (±5 % НКПР) |
| MEMS-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| 2-метилпропан (изобутан) i-C4Hio | MEMS-i-C4Hio-1OO | от 0 до 1,30 % (от 0 до 100 % НКПР) | ±0,065 % (±5 % НКПР) |
| MEMS-i-C4Hio-5O | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | |
| н-пентан C5H12 | MEMS-C5H12-IOO | от 0 до 1,1 % (от 0 до 100 % НКПР) | ±0,055 % (±5 % НКПР) |
| MEMS-C5H12-5O | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) | |
| Циклопентан С5Н10 | MEMS-C5H1o-1OO | от 0 до 1,4 % (от 0 до 100 % НКПР) | ±0,07 % (±5 % НКПР) |
| MEMS-C5H1o-5O | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) | |
| н-гексан C6H14 | MEMS-C6H14-1OO | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) |
| MEMS-C6H14-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | |
| Циклогексан СбН12 | MEMS-C6H12-1OO | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) |
| MEMS-C6H12-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | |
| Этан C2H6 | MEMS-C2H6-1OO | от 0 до 2,4 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) |
| MEMS-C2H6-5O | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Метанол СНзОН | MEMS-CH3OH-5O | от 0 до 3,0 % (от 0 до 50 % НКПР) | ±0,3 % (±5 % НКПР) |
| Бензол СбНб | MEMS-C6H6-1OO | от 0 до 1,2 % (от 0 до 100 % НКПР) | ±0,06 % (±5 % НКПР) |
| MEMS-C6H6-5O | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) | |
| Пропилен(пропен) C3H6 | MEMS-C3H6-1OO | от 0 до 2,0 % (от 0 до 100 % НКПР) | ±0,1 % (±5 % НКПР) |
| MEMS-C3H6-5O | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) | |
| Этанол С2Н5ОН | MEMS-C2H5OH-48,3 | от 0 до 1,5 % (от 0 до 48,3 % НКПР) | ±0,16 % (±5 % НКПР) |
| н-гептан С7Н16 | MEMS-C7H16-1OO | от 0 до 0,85 % (от 0 до 100 % НКПР) | ± 0,042 % (±5 % НКПР) |
| MEMS-C7H16-5O | от 0 до 0,425 % (от 0 до 50 % НКПР) | ±0,042 % (±5 % НКПР) | |
| Оксид этилена С2Н4О | MEMS-C2H4O-1OO | от 0 до 2,6 % (от 0 до 100 % НКПР) | ±0,13 % (±5 % НКПР) |
| MEMS-C2H4O-5O | от 0 до 1,3 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) | |
| 2-пропанон (ацетон) СзНбО | MEMS-C3H6O-5O | от 0 до 1,25 % (от 0 до 50 % НКПР) | ±0,13 % (±5 % НКПР) |
| 2-метилпропен (изобутилен) i-C4H8 | MEMS-i-C4H8-1OO | от 0 до 1,6 % (от 0 до 100 % НКПР) | ±0,08 % (±5 % НКПР) |
| MEMS-i-C4H8-5O | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) | |
| 2-метил- 1,3-бутадиен (изопрен) C5H8 | MEMS-C5H8-1OO | от 0 до 1,7 % (от 0 до 100 % НКПР) | ±0,085 % (±5 % НКПР) |
| MEMS-C5H8-5O | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | |
| Ацетилен С2Н2 | MEMS-C2H2-1OO | от 0 до 2,30 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) |
| MEMS-C2H2-5O | от 0 до 1,15 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| Акрилонитрил C3H3N | MEMS-C3H3N-5O | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) |
| Метилбензол (толуол) С7Н8 | MEMS-C7H8-1OO | от 0 до 1,0 % (от 0 до 100 % НКПР) | ±0,05 % (±5 % НКПР) |
| MEMS-C7H8-5O | от 0 до 0,5 % (от 0 до 50 % НКПР) | ±0,05 % (±5 % НКПР) | |
| Этилбензол С8Н10 | MEMS-C8H1o-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ±0,024 % (±3 % НКПР) |
| н-октан С8Н18 | MEMS-C8H18-5O | от 0 до 0,4 % (от 0 до 50 % НКПР) | ±0,04 % (±5 % НКПР) |
| Этилацетат С4Н8О2 | MEMS-C4H802-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) |
| Бутилацетат С6Н12О2 | MEMS-C6H12O2-25T | от 0 до 0,3 % (от 0 до 25 % НКПР) | ±0,036 % (±3 % НКПР) |
| 1,3-бутадиен (дивинил) С4Н6 | MEMS-C4H6-5O | от 0 до 0,7 % (от 0 до 50 % НКПР) | ±0,07 % (±5 % НКПР) |
| 1,2-дихлорэтан С2Н4С12 | MEMS-C2H4C12-5O | от 0 до 3,1 % (от 0 до 50 % НКПР) | ±0,31 % (±5 % НКПР) |
| Диметилсульфид C2H6S | MEMS-C2H6S-5O | от 0 до 1,1 % (от 0 до 50 % НКПР) | ±0,11 % (±5 % НКПР) |
| 1-гексен СбН12 | MEMS-C6H12-5O | от 0 до 0,6 % (от 0 до 50 % НКПР) | ±0,06 % (±5 % НКПР) |
| 2-бутанол (втор-бутанол) sec-C4H9OH | MEMS-scc-C4H9OH-31,2T | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ±0,051 % (±3 % НКПР) |
| Винилхлорид С2Н3С1 | MEMS-C2H3C1-5O | от 0 до 1,8 % (от 0 до 50 % НКПР) | ±0,18 % (±5 % НКПР) |
| Циклопропан СзНб | MEMS-C3H6-1OO | от 0 до 2,4 % (от 0 до 100 % НКПР) | ±0,12 % (±5 % НКПР) |
| MEMS-C3H6-5O | от 0 до 1,2 % (от 0 до 50 % НКПР) | ±0,12 % (±5 % НКПР) | |
| Диметиловый эфир С2Н6О | MEMS-C2H6O-50 | от 0 до 1,35 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) |
| Диэтиловый эфир С4Н10О | MEMS-C4H1oO-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) |
| Оксид пропилена СзНбО | MEMS-C3H6O-50 | от 0 до 0,95 % (от 0 до 50 % НКПР) | ±0,095 % (±5 % НКПР) |
| Хлорбензол C6H5CI | MEMS-C6H5C1-38,4T | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ±0,039 % (±3 % НКПР) |
| 2-бутанон
(метилэтилкетон) C4H8O |
MEMS-C4H8O-50 | от 0 до 0,75 % (от 0 до 50 % НКПР) | ±0,075 % (±5 % НКПР) |
| 2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH | MEMS-tert^^OH-SO | от 0 до 0,9 % (от 0 до 50 % НКПР) | ±0,09 % (±5 % НКПР) |
| 2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О | MEMS-tert^HnO-SO | от 0 до 0,8 % (от 0 до 50 % НКПР) | ±0,08 % (±5 % НКПР) |
| 1,4-диметилбензол (п-ксилол) р-С8Н10 | MEMS-p-C8H1o-22,2T | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ±0,027 % (±3 % НКПР) |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности | |
| 1,2-диметилбензол (О-КСИЛОЛ) О-С8Н10 | MEMS-o-C8H1o-20T | от 0 до 0,2 % (от 0 до 20 % НКПР) | ±0,03 % (±3 % НКПР) | |
| 2-пропанол (изопропанол) РС3Н7ОН | MEMS-i-СзН7ОH-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ±0,1 % (±5 % НКПР) | |
| Октен С8Н16 | MEMS-C8H16-33,3T | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ±0,027 % (±3 % НКПР) | |
| 2-метилбутан (изопентан) i-C5H12 | MEMS-i-С5Н12-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ±0,065 % (±5 % НКПР) | |
| Метантиол
(метилмеркаптан) CH3SH |
MEMS-CH3SH-5O | от 0 до 2,05 % (от 0 до 50 % НКПР) | ±0,21 % (±5 % НКПР) | |
| Этантиол (этилмеркаптан) C2H5SH | MEMS-C2H5SH-5O | от 0 до 1,4 % (от 0 до 50 % НКПР) | ±0,14 % (±5 % НКПР) | |
| Ацетонитрил C2H3N | MEMS-C2H3N-5O | от 0 до 1,5 % (от 0 до 50 % НКПР) | ±0,15 % (±5 % НКПР) | |
| 2,3-дитиабутан (диметилдисульфид) C2H6S2 | MEMS-C2H6S2-5O | от 0 до 0,55 % (от 0 до 50 % НКПР) | ±0,055 % (±5 % НКПР) | |
| Бензин (по пропану) | МЕМ8-ПНБ-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Дизельное топливо (по пропану) | МЕМ8-ПНД-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Керосин (по пропану) | МЕМ8-ПНК-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Уайт-спирит (по пропану) | МЕМ8-ПНУ-50 | от 0 до 50 % НКПР | ±5 % НКПР | |
| Сумма углеводородов по метану С2-С10 (по метану) | MEM8-C2C10CH4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±0,22 % (±5 % НКПР) | |
| MEM8-C2C10CH4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±0,22 % (±5 % НКПР) | ||
| MEM8-C2C1oCH4-3OOO | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 | ± (0,152-X — 15,6) | |||
| Сумма углеводородов С2-С10 (по пропану) | MEM8-C2C10C3H8-100 | от 0 до 1,7 % (от 0 до 100 % НКПР) | ±0,085 % (±5 % НКПР) | |
| MEM8-C2C10C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±0,085 % (±5 % НКПР) | ||
| MEM8-C2C10C3H8-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ± (0,152-X — 15,6) | |||
| Сероводород H2S | MEM8-H28-7,1T | от 0 до 7, | . млн-1 (от 0 до 10 мг/м3) | ±0,5 млн-1 |
| MEM8-H28-2O | от 0 до 20 млн-1 (от 0 до 28,4 мг/м3) | ±(0,bX) | ||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| Сероводород H2S | MEMS-H2S-IOO | от 0 до 100 млн-1 (от 0 до 142 мг/м3) | ±(0,1-х) |
| 1) Системы с определяемыми компонентами, не приведенными в таблице, но указанными в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Системы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. | |||
Таблица 8 — Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры | |
| окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +165 °С на каждые 10 °С, | |
| в долях от пределов допускаемой основной погрешности1) | ±0,2 |
| Время установления показаний Т0,9, с, не более2): | |
| — для инфракрасного сенсора | 10 |
| — для термокаталитического сенсора | 10 |
| — для электрохимического сенсора | 15 |
| — для фотоионизационного сенсора | 15 |
| — для полупроводникового сенсора | 20 |
| 1) основная и дополнительная погрешности суммируются алгебраически.
2) без учета установленных защитных фильтров, а также, для фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем). |
|
Таблица 9 — Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока (частотой 50 Гц), В (для SYSTEM 01) | 220±10 % |
| Напряжение питания постоянного тока, В | от 18 до 32 |
| Габаритные размеры контроллеров (длинахширинахвысота), мм, не более: | |
| — CONTROL 01 | 500x280x140 |
| — CONTROL 02-01, CONTROL 02-02 | 120x100x40 |
| — CONTROL 03 | 155x60x90 |
| Габаритные размеры газоанализаторов (длинахширинахвысота), мм, не более: | |
| — SENSOR 01 | 120x105x156 |
| — SENSOR 02 | 145x110x208 |
| — SENSOR 03 | 130x95x80 |
| Масса контроллеров, кг, не более: | |
| — CONTROL 01 | 10 |
| — CONTROL 02-01, CONTROL 02-02 | 0,5 |
| — CONTROL 03 | 0,5 |
| Масса газоанализаторов, кг, не более: | |
| — SENSOR 01 | 3,5 |
| — SENSOR 02 | 4,0 |
| — SENSOR 03 | 2,0 |
| Условия эксплуатации:
а) температура окружающей среды, °С: |
|
| — в месте установки контроллеров | от -20 до +65 |
| — в месте установки газоанализаторов | от -60 до +65 |
| — в месте установки газоанализаторов (опционально для SENSOR 03) | от -60 до +165 |
| б) относительная влажность при плюс 25 °С в месте установки | |
| контроллеров, %, не более | 95 |
| в) относительная влажность в месте установки газоанализаторов, %, | |
| не более | 98 |
| г) атмосферное давление, кПа | от 80 до 120 |
Таблица 10 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Наработка на отказ, ч, не менее:
— системы с газоанализаторами с инфракрасным сенсором (IR) — системы с газоанализаторами с термокаталитическим (LEL), электрохимическим (EC), фотоионизационным (PID), полупроводниковым сенсором (MEMS) |
100000
40000 |
наносится на табличку системы, расположенную на боковой поверхности контроллера, фотохимпечатным способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 11 — Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз |
| Система газоаналитическая | BACS | 1 |
| Паспорт | АПДУ.9033.413.216 ПС1)
АПДУ.9034.413.216 ПС1) АПДУ.9035.413.216 ПС1) |
1 |
| Руководство по эксплуатации | АПДУ.9033.413.216 РЭ1)
АПДУ.9034.413.216 РЭ1) АПДУ.9035.413.216 РЭ1) |
1 |
| 1) В зависимости от модификации системы. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-054-21189467-2024 «Системы газоаналитические BACS. Технические условия».
