Системы оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализаторы ЭДА (далее по тексту — Анализаторы) предназначены для измерения постоянного электрического напряжения, внутреннего электрического сопротивления тестируемых аккумуляторов, аккумуляторных батарей, измерения температуры электролита и оперативной диагностики (экспресс-оценки) состояния свинцово-кислотных аккумуляторов, аккумуляторных батарей.
К настоящему типу средств измерений относятся Анализаторы следующих модификаций: КПП-РЬ-2В-1500Ач и КПП-РЬ-12В-300Ач, которые отличаются друг от друга диапазонами измерений.
Анализаторы представляют собой портативные переносные устройства с жидкокристаллическим сенсорным экраном и выполнены в виде моноблока в пластиковом корпусе.
Принцип действия Анализаторов основан на преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом экране.
На передней панели расположен дисплей и кнопки управления. Разъемы для измерения напряжения и сопротивления расположены на задней панели корпуса. Измерения осуществляются при помощи измерительных кабелей с клещевыми зажимами или измерительными щупами, которые подсоединяются к выводам аккумулятора, аккумуляторной батареи. Термодатчик для измерения температуры встроен в клещевой зажим и щуп измерительного кабеля.
Внутренняя память Анализаторов служит для хранения модулей и файлов операционной системы, файлов ПО Анализаторов, данных тестирования аккумуляторов. Также имеется внешний подключаемый USB-накопитель, позволяющий выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Заводские номера Анализаторов в цифровом формате, обеспечивающие идентификацию, отображаются на жидкокристаллическом экране при включении Анализаторов, а также указаны на маркировочных этикетках типографским методом, которые располагаются на лицевой поверхности корпуса Анализаторов. На маркировочных этикетках указываются знак утверждения типа, обозначение и товарный знак предприятия-изготовителя, заводской номер, месяц и год изготовления, страна изготовления, единый знак обращения продукции на рынке ЕАЭС, информация об основных технических характеристиках, тестируемых аккумуляторов, батарей и условные обозначения, используемые при тестировании аккумуляторов, батарей. Нанесение знака поверки на корпус Анализаторов не предусмотрено.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на задней поверхности корпуса на винт крепления ставится мастичная пломба предприятия-изготовителя.
Общий вид Анализаторов с указанием мест нанесения знака утверждения типа, заводского номера и мастичной пломбы предприятия-изготовителя.
Место нанесения заводского номера
Место для нанесения мастичной пломбы
Место нанесения знака утверждения типа

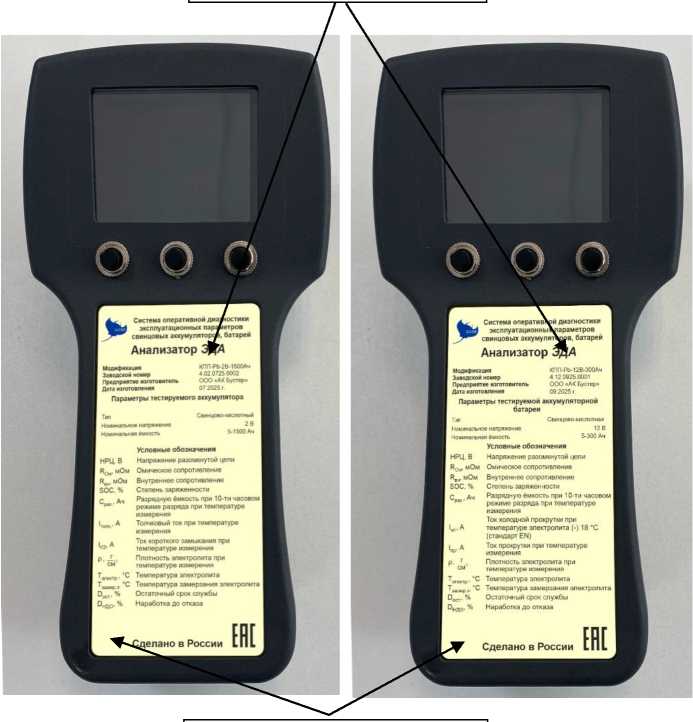

а) КПП-РЬ-2В-1500Ач
б) КПП-РЬ-12В-300Ач

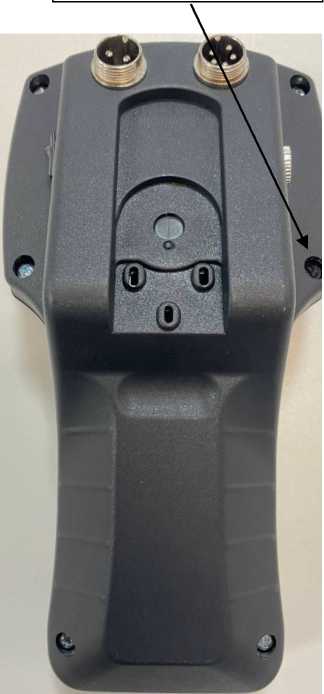

в) задняя панель
Рисунок 1 — Общий вид Анализаторов с указанием мест нанесения знака утверждения типа, заводского номера и мастичной пломбы предприятия-изготовителя
Программное обеспечение (далее по тексту — ПО) выполнено в виде отдельного программного модуля и выполняется в микрокомпьютере в пользовательском пространстве операционной системы, основанной на ядре Linux. ПО реализует функции, необходимые для проведения измерений, отображения результатов измерений, настройки параметров Анализаторов и проведения их поверки и калибровки. ПО не разделено на метрологически значимую и на метрологически не значимую часть. Метрологически значимой является все ПО «Анализатор ЭДА».
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «Анализатор ЭДА» |
| Номер версии (идентификационный номер) ПО | не ниже v1.6.0 |
| Цифровой идентификатор ПО | отсутствует |
В соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристики Анализаторов представлены в таблицах 2-3.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение | |
| КПП-РЬ-2В-1500Ач | КПП-РЬ-12В-300Ач | |
| 1 | 2 | 3 |
| Диапазон измерений постоянного
электрического напряжения, В |
от 1,5 до 4,5 | от 6 до 15 |
| Пределы допускаемой относительной погрешности измерений постоянного электрического напряжения, % | ±0,5 | ±0,5 |
| Диапазон измерений электрического сопротивления постоянному току, мОм | от 0,10 до 3,75 | от 1 до 300 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, мОм | ± (0,05 • Ыизм* + 0,045 мОм) | _ |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току
для значений от 1 до 15 мОм, мОм |
_ | ± (0,05 • Иим* + 0,045 мОм) |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току
для значений от 15 до 300 мОм, мОм |
_ | ± 0,02 • Rизм* |
| Диапазон измерений температуры, °С | от -50 до +60 | от -50 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 | ±2 |
| *Rизм — измеряемое значение сопротивления, мОм. | ||
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: — длина | 230 |
| — ширина | 115 |
| — высота | 85 |
| Масса, кг, не более | 1,0 |
| Рабочие условия эксплуатации:
— температура окружающей среды, °С |
от -10 до +40 |
| — относительная влажность окружающего воздуха при температуре +30 °С, % | 90 |
| — атмосферное давление, кПа | от 84 до 106 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Продолжительность непрерывной работы, ч, не более | 5 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на маркировочную этикетку типографским способом, которая располагается на лицевой поверхности корпуса Анализаторов.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. | |
| КПП-РЬ-2В-1500Ач | КПП-РЬ-12В-300Ач | ||
| Анализатор | _ | 1 | 1 |
| Комплект измерительных кабелей с клещевыми зажимами Кельвина типа крокодил со встроенным термодатчиком (модель 2.1) | _ | 1 | 1 |
| Комплект измерительных кабелей с клещевыми зажимами Кельвина типа крокодил со встроенным термодатчиком (модель 2.2) | _ | 1* | 1* |
| Комплект измерительных кабелей с щупами Кельвина со встроенным термодатчиком | _ | 1 | 1 |
| Сетевой адаптер питания | _ | 1 | 1 |
| USB накопитель | _ | 1 | 1 |
| Стилус для ЖК-дисплея | _ | 1 | 1 |
| Руководство по эксплуатации | БНТЦ.411185.004-02РЭ | _ | 1 |
| Руководство по эксплуатации | БНТЦ.411185.004-03РЭ | 1 | _ |
| Кейс | _ | 1 | 1 |
| Стенд поверки сопротивления СП-И2 | _ | 1* | _ |
| Стенд поверки сопротивления
OT-R12 |
_ | _ | 1* |
| * Поставляется по отдельному заказу. | |||
приведены в разделе 2 «Использование по назначению» документов БНТЦ.411185.004-02РЭ «Система оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализатор ЭДА КПП-РЬ-12В-300Ач. Руководство по эксплуатации» и БНТЦ.411185.004-03РЭ «Система оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализатор ЭДА КПП-РЬ-2В-1500Ач. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянному и переменному току»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры — кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
БНТЦ.411185.004ТУ «Система оперативной диагностики эксплуатационных параметров свинцовых аккумуляторов, батарей Анализатор ЭДА. Технические условия»
