Спектрофотометры Cary 5000 (далее по тексту — спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Спектрофотометры Cary 5000 (далее по тексту — спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Спектрофотометры управляются от внешнего управляющего компьютера.
Принцип работы спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Оптическая схема спектрофотометров — двухлучевая с опорным лучом. Опорный луч, как и измерительный, проходит через кюветное отделение, но в отличие от измерительного, попадает на детектор, не проходя через сам исследуемый образец. Разделение луча на опорный и измерительный осуществляется с помощью вращающегося механизма прерывания луча, который при необходимости может перевести прибор в однолучевой режим. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
К данному типу средства измерений относятся спектрофотометры с серийными номерами MY2621CD05 и MY2621CD07.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесен типографским способом на индивидуальную этикетку, расположенную на задней части корпуса спектрофотометра.
Общий вид спектрофотометров и индивидуальной этикетки представлен на рисунках 1 — 2.
Пломбирование спектрофотометров не предусмотрено.

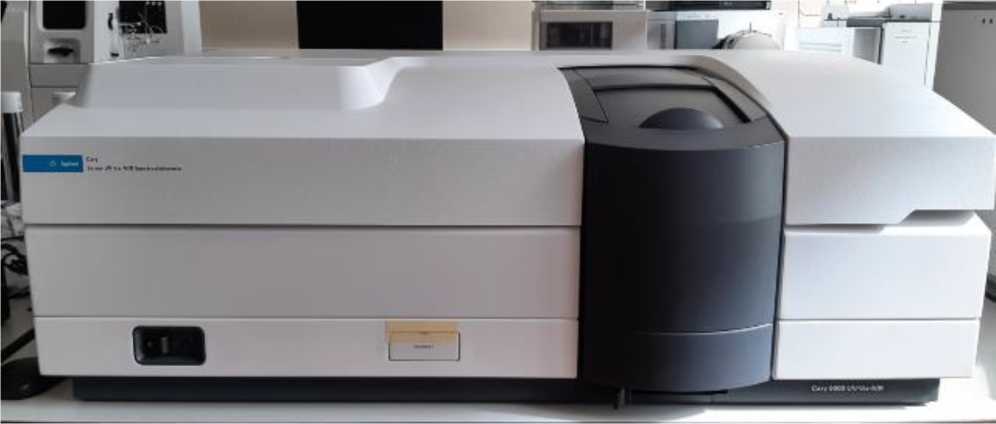

Рисунок 1 — Общий вид средства измерений
Место нанесения серийного номера Место нанесения знака утверждения типа

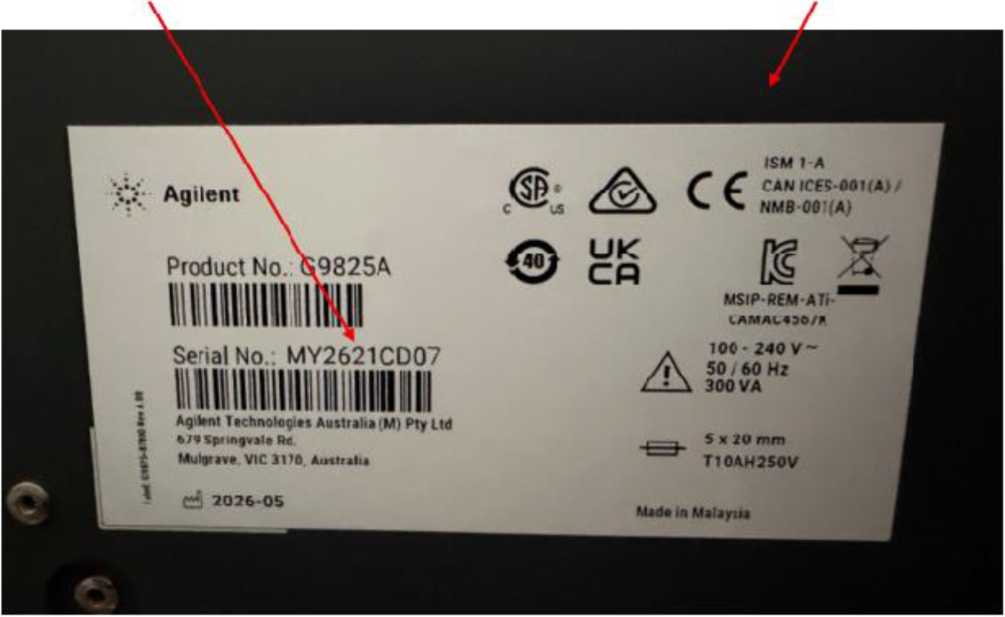

Рисунок 2 — Вид индивидуальной этикетки
Программное обеспечение (далее — ПО) спектрофотометров является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Уровень защиты ПО — «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометров приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО спектрофотометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cary WinUV |
| Номер версии (идентификационный номер) ПО, не ниже | 6.6.0.1649 |
| Цифровой идентификатор ПО | недоступно пользователю |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКНП, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений СКНП, % | ±1 |
| Спектральный диапазон, нм | от 175 до 3300 |
| Пределы допускаемой абсолютной погрешности установки длин волн в диапазоне от 200 до 2500 нм, нм | ±1 |
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, не более | 0,05 |
| Габаритные размеры, мм, не более: — высота | 380 |
| — длина | 1020 |
| — ширина | 710 |
| Масса, кг, не более | 91 |
| Параметры электрического питания: — напряжение переменного тока, В | от 100 до 240 |
| — частота переменного тока, Гц | 50 |
| Потребляемая мощность, В-А, не более | 300 |
| Условия эксплуатации:
— температура окружающего воздуха, °С |
от +15 до +25 |
наносится в виде наклейки на заднюю часть корпуса спектрофотометра и на верхнюю часть титульного листа паспорта типографским способом.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Cary 5000 | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Диск с ПО | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 3 («Установка») Руководства по эксплуатации «Спектрофотометры Cary 5000».
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
