Термопреобразователи сопротивления WES 55, 99569-26

Термопреобразователи сопротивления WES 55 (далее — термопреобразователи или ТС) предназначены для измерений температуры в газообразных, жидких и пластичных средах низкого давления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре

99569-26

Наименование СИ

Термопреобразователи

Обозначение типа СИ

WES 55

Изготовитель

GÜNTHER GmbH Temperaturmesstechnik

Год регистрации

2026

Срок свидетельства

МПИ (интервал между поверками)

2 года

Описание типа

Скачать

Методика поверки

Скачать

Назначение

Описание

Принцип действия ТС основан на зависимости изменения электрического сопротивления чувствительного элемента (далее — ЧЭ) термопреобразователя от изменения температуры.

Конструктивно термопреобразователь состоит из ЧЭ, помещенного в защитный корпус. Защитный корпус при помощи процессного штуцера соединяется с головкой. Головка изготовлена из алюминиевого сплава с откидной крышкой, имеет сальниковый кабельный ввод. Внутри головки установлен измерительный преобразователь.

ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

К термопреобразователям данного типа относятся следующие заводские номера: 32409709/10 1/1, 32404050/20 1/1, 32406012/10 2/4, 32406012/10 3/4, 32406012/10 4/4.

Нанесение знака поверки на ТС не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, прикрепленную к корпусу ТС, представлен на рисунке 2. Общий вид термопреобразователей представлен на рисунке 1.

Пломбирование от несанкционированного доступа не предусмотрено.

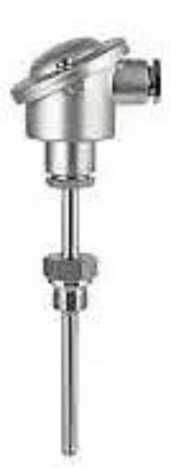

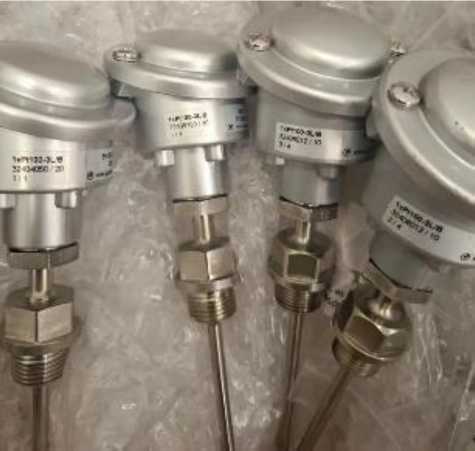

Рисунок 1 — Общий вид термопреобразователя сопротивления WES 55

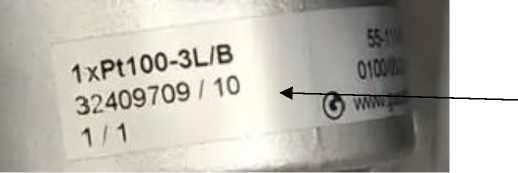

Место нанесения заводского номера

Рисунок 2 — Место нанесения заводского номера

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 — 2.

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -50 до +150
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009	Pt100
Температурный коэффициент а, °С-1	0,00385
Класс допуска термопреобразователя по ГОСТ 6651-2009 — Зав. № 32409709/10 1/1 — Зав. № 32404050/20 1/1 — Зав. № 32406012/10 4/4, Зав. № 32406012/10 3/4, Зав. № 32406012/10 2/4	АА А В
Допускаемое отклонение от номинальной статической характеристики (НСХ) в диапазоне измерений, °С Класс AA, Зав. № 32409709/10 1/1 Класс A, Зав. № 32404050/20 1/1 Класс B, Зав.№ 32406012/10 4/4, Зав. № 32406012/10 3/4, Зав. № 32406012/10 2/4	± (0,1 + 0,0017-\|t\|) ± (0,15 + 0,0020-\|t\|) ± (0,3 + 0,0050-\|t\|)

Таблица 2 — Технические характеристики

Наименование характеристики	Значение
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее	100
Выходной сигнал, мА	от 4 до 20
Схема подключения	3-х проводная
Количество чувствительных элементов, шт.	1
Длина монтажной части, мм зав. № 32406012/10 4/4 зав. № 32406012/10 3/4 зав. № 32404050/20 1/1 зав. № 32409709/10 1/1 зав. № 32406012/10 2/4	100 100 50 100 100
Диаметр защитной трубки, мм зав. № 32406012/10 4/4 зав. № 32406012/10 3/4 зав. № 32404050/20 1/1 зав. № 32409709/10 1/1 зав. № 32406012/10 2/4	9 9 9 9 9
Материал защитной трубки	нержавеющая сталь (1.4571), X10CrAl24 (1.4762), X15CrNiSi25 20 (1.4841), St. 35.8 (1.0305), Inconel (2.4816)
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха (при температуре 25 °С), %, не более — атмосферное давление, кПа	от -40 до +85 80 от 84,0 до 106,7
Масса, кг, не более	0,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 — Комплектность средства измерений

Наименование	Обозначение	Количество
Термопреобразователи сопротивления	WES 55	1 шт.
Паспорт	—	1 экз.
Руководство по эксплуатации	WES.55.001.P3	1 экз.

Сведения о методах измерений

приведены в разделе 1.3 «Описание термопреобразователя и принцип действия» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры — кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия GUNTHER GmbH Temperaturmesstechnik, Германия.
