Трансформаторы тока (далее по тексту — трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы тока (далее по тексту — трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в открытые распределительные устройства (ОРУ), а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы состоят из магнитопроводов и обмоток, выполненных в едином корпусе, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы изготавливаются в виде модификаций ТОЛ, ТПЛ, ТШЛ, ТШП и ряда конструктивных исполнений, отличающихся формой и материалом корпуса, значением номинального напряжения, номинальным первичным током, габаритными размерами и массой.
На все трансформаторы, за исключением исполнения выводов вторичных обмоток «С» (выводы вторичных обмоток выполнены из гибкого провода), устанавливается прозрачная крышка с возможностью пломбирования для защиты выводов вторичных обмоток от несанкционированного доступа.
На трансформаторах имеется табличка технических данных.
Модификации и конструктивное исполнение трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

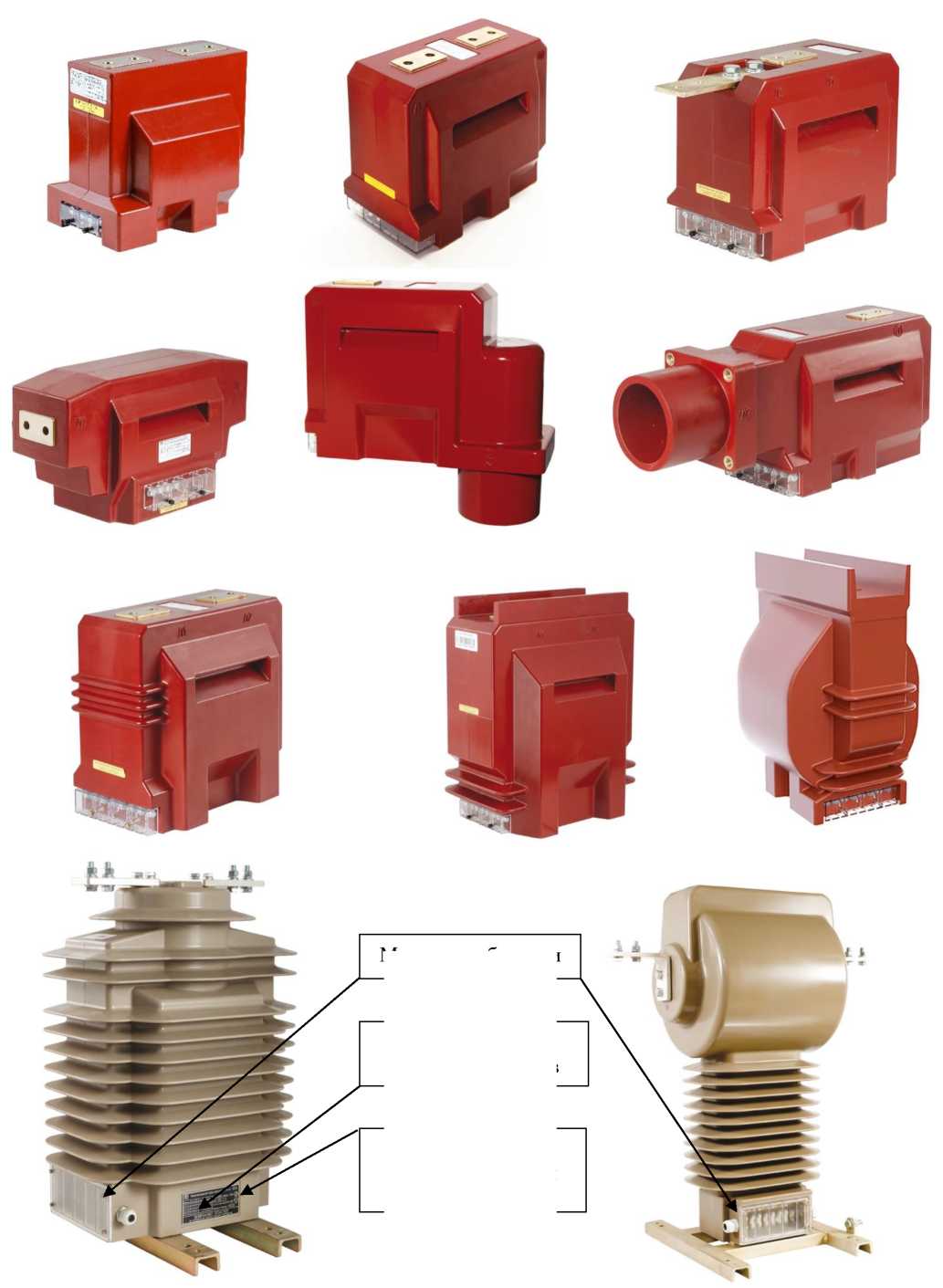

Общий вид трансформаторов представлен на рисунках 2 — 5.
Схема пломбировки от несанкционированного доступа представлена на рисунках 2, 4, 5.
Нанесение знака поверки на трансформаторы не предусмотрено.
Обозначение места нанесения знака утверждения типа представлено на рисунках 2, 4 — 6.
Место нанесения заводских номеров — на табличке технических данных; способ нанесения — типографская печать, трафаретная печать или лазерная гравировка; формат — цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 2, 4 — 6.
Рабочее положение в пространстве трансформаторов категории размещения 1 по ГОСТ 15150-69 — вертикальное, категории размещения 2 по ГОСТ 15150-69 — любое.
Х Х -НТЗ-ХХ-IV-X Х Х Х Х — Х/Х/Х — Х/Х/Х — Х/Х Х Х Х (Х)
| Дополнительная информация | |||||
| Категория размещения по ГОСТ 15150-69 | |||||
| Климатическое исполнение по ГОСТ 15150-69 | |||||
| Односекундный (трехсекундный — для ТШЛ-НТЗ-10, ТШЛ-НТЗ-20,
ТШЛ-НТЗ-35) ток термической стойкости, кА |
|||||
| Номинальный вторичный ток, А | |||||
| Номинальный первичный ток, А | |||||
Номинальная вторичная нагрузка, 1ГА
Для измерительных обмоток:
Класс точности и номинальный коэффициент безопасности
приборов (Fs);
Для защитных обмоток:
Класс точности и номинальная предельная кратность_____________
Исполнение с барьерами
(Б) — при наличии__________________
Исполнение с переключением
(П, К) — при наличии
Исполнение выводов вторичных обмоток
(А, В, С, D, М, Н) — при наличии Исполнение по длине корпуса
(от 0 до 9)____________________________
Конструктивное исполнение
(от 0 до 9)____________________________
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89. Указывается только для трансформаторов категории размещения 1 по ГОСТ 15150-69 Номинальное напряжение, кВ (0,66; 10; 20; 35)
Зарегистрированный товарный знак изготовителя
| Тип корпуса (Л — литой, П — пластмассовый) | ||
| Особенности конструкции
(О — опорный, П — проходной, Ш — шинный) |
||
| Трансформатор тока | ||
Рисунок 1 — Структура условного обозначения трансформаторов тока
Место пломбировки
Место нанесения
заводских номеров
Место нанесения знака утверждения типа

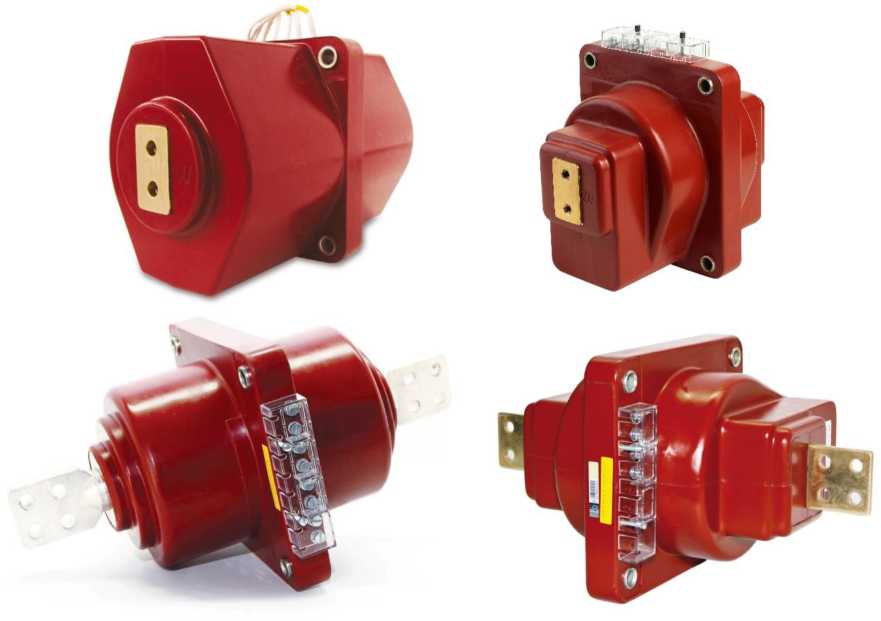

Рисунок 3 — Общий вид трансформаторов тока модификации ТПЛ
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводских номеров
Рисунок 4 — Общий вид трансформаторов тока модификации ТШЛ
Место нанесения заводских номеров
Место нанесения знака утверждения типа
заводских номеров
Место нанесения
Место нанесения
утверждения типа

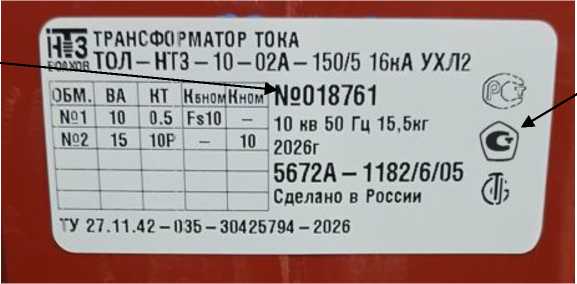

Рисунок 6 — Место нанесения знака утверждения типа и заводских номеров
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |||
| ТОЛ | ТПЛ | ТШЛ | ТШП | |
| Номинальное напряжение, кВ | от 10 до 35 | от 0,66 до 35 | 0,66 | |
| Номинальный первичный ток, А | от 5 до 8000 включ. | |||
| Номинальный вторичный ток, А | 1; 5 | |||
| Количество вторичных обмоток | до 6 включ. | |||
| Номинальная вторичная нагрузка, В^А — с коэффициентом мощности cos ф2 = 1 — с коэффициентом мощности cos ф2 = 0,8 | от 1 до 2,5 включ. от 3 до 100 включ. | |||
| Класс точности 1) вторичных обмоток: — для измерений и учета — для защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 5Р;10Р | |||
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 100 | |||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 2 до 50 | |||
| Номинальная частота напряжения сети, Гц | 50 или 60 2) | |||
Примечания:
1) — трансформаторы изготавливаются с одним значением класса точности и одним
соответствующим ему значением номинальной мощности в соответствии с заказом; 2) — для экспортных поставок.
Таблица 2 — Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, (длинахширинахвысота) | от 105х66х140 до 750x470x890 |
| Масса, кг | от 2,2 до 170 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, диапазон рабочих температур от -60 до +70 °С 1), относительная влажность воздуха 100 % при +25 °С; Т1, диапазон рабочих температур от -10 до +80 °С 1), относительная влажность воздуха 100 % при +35 °С;
УХЛ2, диапазон рабочих температур от -60 до +55 °С 2); |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, диапазон рабочих температур от -50 до +45 °С 2); Т2, диапазон рабочих температур от -10 до +60 °С 2) |
| Примечания:
1) — верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем; 2) — верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ. |
|
Таблица 3 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка до отказа, ч, не менее | 5-105 |
наносится на табличку технических данных трансформаторов типографским способом, способом трафаретной печати или способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТУ 27.11.42-035-30425794-2026 | 1 шт. |
| Паспорт | 0.НТЗ.486.001РБ ПС; 0.НТЗ.486.007РБ ПС;
0.НТЗ.486.008РБ ПС; 0.НТЗ.486.013РБ ПС; 0.НТЗ.486.014РБ ПС; 0.НТЗ.486.033РБ ПС; 0.НТЗ.486.051РБ ПС |
1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.001РБ РЭ; 0.НТЗ.142.007РБ РЭ;
0.НТЗ.142.008РБ РЭ; 0.НТЗ.142.013РБ РЭ; 0.НТЗ.142.014РБ РЭ; 0.НТЗ.142.033РБ РЭ; 0.НТЗ.142.051РБ РЭ |
1 экз. 1) |
| Примечание
1) — размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу. |
||
приведены в руководствах по эксплуатации 0.НТЗ.142.001РБ РЭ, 0.НТЗ.142.007РБ РЭ, 0.НТЗ.142.008РБ РЭ, 0.НТЗ.142.013РБ РЭ, 0.НТЗ.142.014РБ РЭ, 0.НТЗ.142.033РБ РЭ, 0.НТЗ.142.051РБ РЭ в разделе 3 «Устройство и Методика (методы) измерений».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
ТУ 27.11.42-035-30425794-2026 «Трансформаторы тока. Технические условия»
