Трансформаторы тока CJH-0,66, 99597-26

Назначение

Трансформаторы тока CJH-0,66 (далее — трансформаторы тока) предназначены для масштабных преобразований синусоидального тока с целью передачи сигнала измерительной информации в электрических цепях синусоидального тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции: переменный ток первичной цепи создает магнитный поток в магнитопроводе, который индуцирует во вторичной обмотке вторичный ток, пропорциональный первичному и определяемый коэффициентом трансформации.

Конструктивно трансформаторы тока выполнены в виде корпуса, внутри которого расположен магнитопровод с размещенной на нем вторичной обмоткой, изоляцией и выводами вторичной цепи. В качестве первичной обмотки используется шина, проходящая через магнитопровод.

Структура условного обозначения модификаций трансформаторов тока:

CJH-0,66
1		2

1 — обозначение типа трансформаторов тока.

2 — типоразмер: 20I; 30I; 30I-I; 40I; 50I; 60I; 80I; 100I; 20II; 30II; 40II; 50II; 50х50И; 60II; 65II; 60х50П; 60x60II; 80II; 80x50II; 80x80II; 100II; 100x50II; 100x80II; 120х50П; 125x50II; 125x90II; 140II; 150x50II; 150x130II; 180II; 200x50II; 220x50II; 170x100II; 165x100II; 265x80II; 200x80II; 60III; 80III; 80x50III; 100III; 120x50III; 130x50III; 30J; K-30×20; K-60×40; K-80×50; K-80×80; K-100×50; K-120×80; K-125×60; K-140×60; K-160×80; K-200×80; M8; 30I-S; 40I-S; 50II-P; 60x50II-P; 80x50II-P; 100x50II-P; 125x80II-P; 220x50II-P; 170x100II-P.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

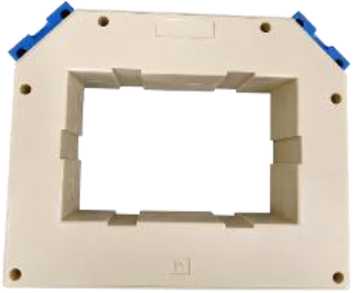

Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы тока не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов тока не предусмотрено.

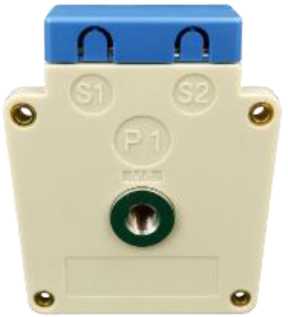

а) трансформаторы тока модификации CJH-0,66 M8

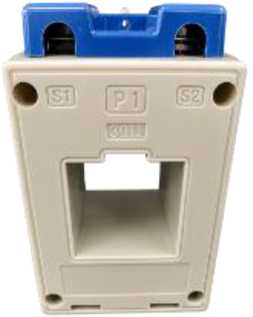

б) трансформаторы тока модификаций CJH-0,66 50II-P;

CJH-0,66 60x50II-P; CJH-0,66 80x50II-P;

CJH-0,66 100x50II-P; CJH-0,66 125x80II-P;

CJH-0,66 220x50II-P; CJH-0,66 170x100II-P

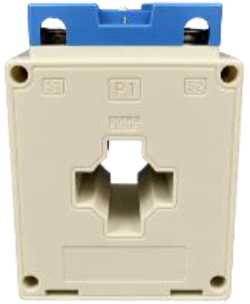

в) трансформаторы тока модификаций CJH-0,66 20I; CJH-0,66 30I; CJH-0,66 30I-I; CJH-0,66 40I; CJH-0,66 50I; CJH-0,66 60I; CJH-0,66 80I; CJH-0,66 100I; CJH-0,66 30I-S

г) трансформаторы тока модификации

CJH-0,66 165x100II

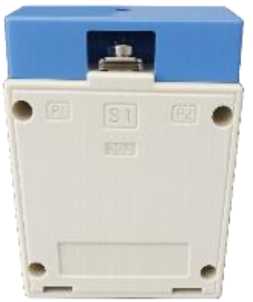

д) трансформаторы тока модификации

CJH-0,66 30J

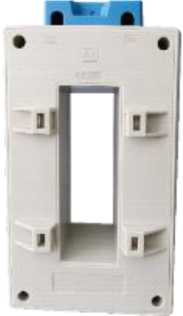

е) трансформаторы тока модификаций CJH-0,66 60III; CJH-0,66 80III; CJH-0,66 80x50III;

CJH-0,66 100III; CJH-0,66 120x50III;

CJH-0,66 130x50III

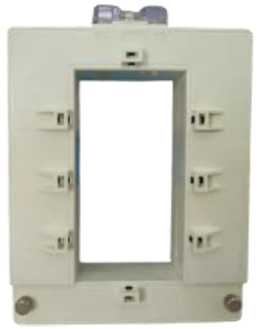

ж) трансформаторы тока модификаций CJH-0,66 K-30×20; CJH-0,66 K-60×40; CJH-0,66 К-80*50; CJH-0,66 К-80*80; CJH-0,66 К-100*50; CJH-0,66 K-120×80; CJH-0,66 К-125х60; CJH-0,66 K-140×60; CJH-0,66 К-160х80; CJH-0,66 К-200х80

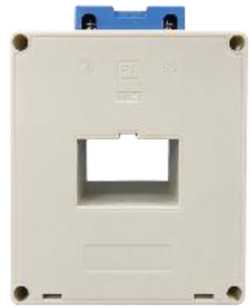

з) трансформаторы тока модификаций CJH-0,66 20II; CJH-0,66 30II; CJH-0,66 40II;

CJH-0,66 50II; CJH-0,66 50х50П; CJH-0,66 60II; CJH-0,66 65II; CJH-0,66 60х50П;

CJH-0,66 60x60II; CJH-0,66 80II; CJH-0,66 80x50II; CJH-0,66 80x80II; CJH-0,66 100II;

CJH-0,66 100x50II; CJH-0,66 100x80II; CJH-0,66 120x50II; CJH-0,66 125x50II;

CJH-0,66 125x90II; CJH-0,66 140II; CJH-0,66 150x50II; CJH-0,66 150x 130II; CJH-0,66 180II;

CJH-0,66 200x50II; CJH-0,66 220x50II; CJH-0,66 170x100II CJH-0,66 265x80II;

CJH-0,66 200x80II; CJH-0,66 40I-S

Класс горести. 05

Место нанесения заводского номера

Место нанесения знака утверждения типа

CJH 066 301

Илима.мь* пермч-м втсрмгь* пх |А$ 7511

Homa агоная вторичная -arpyaa (В-А) при сов^О в 5

МК.ТО мттсе: 1

Завадской !• 692C6O59N-IT 87

JIANGYIN CHANGJIANG ELECTR IC APPLIANCE CO. LTD. <rran

и) место нанесения знака утверждения типа и заводского номера на трансформаторы тока

Рисунок 1 — Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа и заводского номера

Технические характеристики

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Наибольшее рабочее напряжение Uн.р, кВ	1,2
Номинальная частота, Гц	50/60
Номинальный первичный ток 11ном, А	15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750;800; 1000;1200; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000; 8000; 10000
Номинальный вторичный ток 12ном, А	1; 5
Класс точности вторичной обмотки по ГОСТ 7746: — для измерений, для учета, для измерений и защиты — для защиты	0,2; 0,2S; 0,5; 0,5S; 1 5P;10Р
Номинальная вторичная нагрузка S 2ном с индуктивноактивным коэффициентом мощности cos92 = 0,8, В^А	от 5 до 40
Номинальная вторичная нагрузка S 2ном c коэффициентом мощности cos92 = 1, ВА	от 0,1 до 5
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 5 до 30
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10
Примечание: 1) фактические значения метрологических характеристик трансформатора указываются в паспорте.

Таблица 2 — Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширина^высота^глубина), мм, не более	350x320x100
Масса, кг, не более	10
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность, %, не более	от -40 до +60 95

Таблица 3 — Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку корпуса трансформатора тока любым технологическим способом.

Комплектность

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока CJH-0,66	—	1 шт.
Паспорт	—	1 экз.

Сведения о методах измерений

приведены в разделе 3 «Методы измерений» паспорта.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

«Трансформаторы тока CJH-0,66. Стандарт предприятия».
