Трансформаторы тока нулевой последовательности DTL-LJ (далее — трансформаторы) предназначены для масштабных преобразований синусоидального тока в электрических цепях переменного тока в пропорциональный вторичный сигнал силы переменного тока.
Трансформаторы тока нулевой последовательности DTL-LJ (далее — трансформаторы) предназначены для масштабных преобразований синусоидального тока в электрических цепях переменного тока в пропорциональный вторичный сигнал силы переменного тока.
Принцип действия трансформаторов основан на явлении электромагнитной индукции: переменный ток первичной цепи создает магнитный поток в магнитопроводе, который индуцирует во вторичной обмотке вторичный ток, пропорциональный первичному и определяемый коэффициентом трансформации.
Конструктивно трансформаторы выполнены в корпусе из поликарбонатного материала, обеспечивающего механическую прочность и электрическую изоляцию. Корпус и опорные элементы выполнены как единая конструкция, что упрощает монтаж и исключает необходимость применения дополнительных крепежных или монтажных кронштейнов.
Структура условного обозначения модификаций трансформаторов:
DTL-LJ
0__
2
1 — обозначение типа трансформаторов.
2 — диаметр отверстия, мм:
— 30; 35; 45; 50; 70; 90; 110; 130; 150 (для черного цвета корпуса);
— 80; 100; 120; 150; 160; 180; 200; 240; 260; 300 (для красного цвета корпуса).
3 — обозначение трансформаторов по цвету корпуса:
— для черного цвета корпуса — отсутствует;
— для красного цвета корпуса — В.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

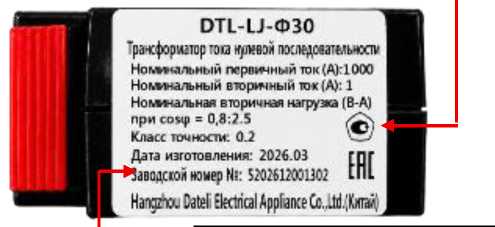

Место нанесения знака утверждения типа
Место нанесения заводского номера

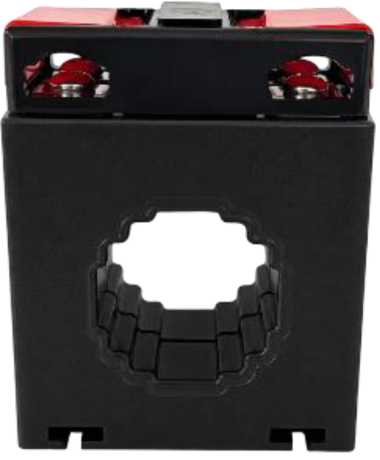

а) трансформаторы модификаций DTL-LJ-030; DTL-LJ-035; DTL-LJ-045

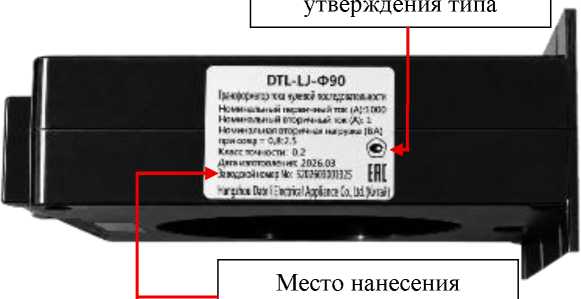

Место нанесения знака
заводского номера

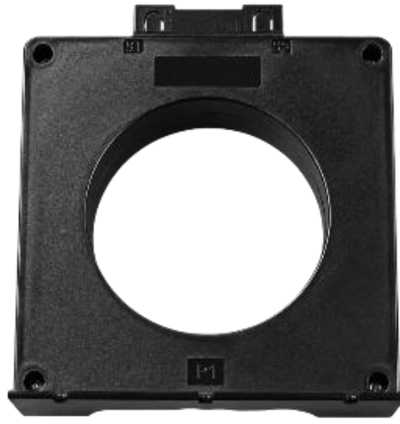

б) трансформаторы модификаций DTL-LJ-050; DTL-LJ-070; DTL-LJ-090; DTL-LJ-0110

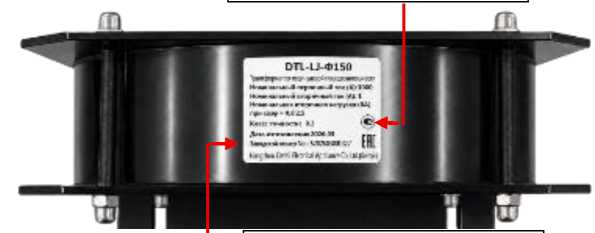

Место нанесения знака утверждения типа

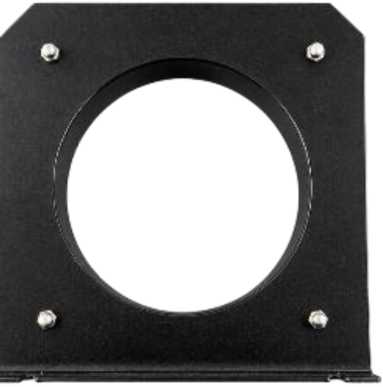

Место нанесения заводского номера в) трансформаторы DTL-LJ-0130; DTL-LJ-0150

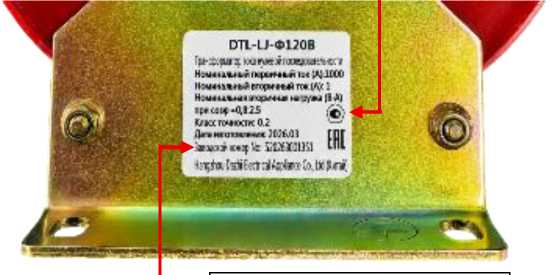

Место нанесения знака утверждения типа
Место нанесения заводского номера

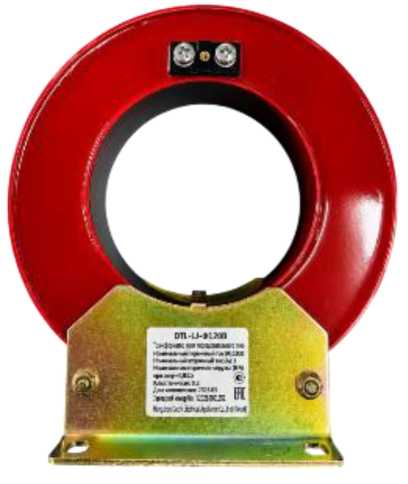

г) трансформаторы модификаций DTL-LJ-08OB; DTL-LJ-01OOB; DTL-LJ-012OB; DTL-LJ-015OB;
DTL-LJ-016OB; DTL-LJ-018OB; DTL-LJ-02OOB; DTL-LJ-024OB;
DTL-LJ-026OB; DTL-LJ-0300
Рисунок 1 — Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Uhom , кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток 12ном, А | 1 |
| Класс точности вторичной обмотки для измерений по ГОСТ 7746 | 0,2 |
| Номинальная вторичная нагрузка обмотки S2hom c коэффициентом мощности cos92 = 0,8, В^А | 2,5; 3,0 |
| Номинальный коэффициент безопасности Kehom
вторичных обмоток для измерений, не более |
5 |
Таблица 2 — Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 510x430x70 |
| Масса, кг, не более | 20 |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность, %, не более |
от -25 до +40
95 |
Таблица 3 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку корпуса трансформатора любым технологическим способом.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока нулевой последовательности | DTL-LJ | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе «Методы применения» паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока нулевой последовательности DTL-LJ. Стандарт предприятия».
