Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30 (далее — измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.
Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30 (далее — измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.
Принцип действия измерителей основан на методе измерения токов, поступающих с эталонного конденсатора и объекта измерений, с последующей оцифровкой и обработкой полученных сигналов.
Измерители конструктивно выполнены в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели.
Измерители состоят из блока измерительного, аналого-цифровых преобразователей и устройства передачи информации, расположенных в едином корпусе. Кабели для подключения хранятся в отдельной упаковке.
Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на подключаемом компьютере.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием внешнего эталонного конденсатора.
Для связи с компьютером измерители оснащены разъемами Ethernet и USB.
На заднюю панель измерителей методом гравировки наносятся серийные номера в виде буквенно-цифровых обозначений, состоящих из латинских букв и арабских цифр, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели.
Рабочее положение измерителей — горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений представлен на рисунке 1, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунке 2.
Рисунок 1 — Общий вид средства измерений
Рисунок 2 — Обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее — ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Q-30v6.2.vi |
| Номер версии (идентификационный номер) программного обеспечения | не ниже v6.2 |
| Цифровой идентификатор программного обеспечения | — |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрической емкости, пФ | от 10 до 1-106* |
| Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ | ±(0,002-Сх+0,1)** |
| Диапазон измерений тангенса угла потерь | от 5,0-10’5 до 1,0 |
| Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь | ±(0,005 Чдбх + 0,00005)** |
| Диапазон измерений напряжения переменного тока, кВ | от IcNmn/2^nf<N до * ** ***
ICNmax/2^rCN |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока, В | ±(0,01 •Ux + 1)** |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты напряжения переменного тока, Гц | ±(0,001 f + 0,1)** |
| Нормальные условия применения:
— температура окружающей среды, °С — относительная влажность, % — атмосферное давление, кПа |
от +15 до +25 от 10 до 80 от 84 до 106 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
| Примечания:
* указанный диапазон измерений электрической емкости обеспечивается при протекании тока в канале Сх силой от 2-10’5 до 5 А, а в канале Cn от 2-10-5 до 0,01 А; * * Сх, tg6x, Ux, fx- измеренные значения емкости, тангенса угла потерь, напряжения и частоты; * ** IcNmin = 2-10’5 А, IcNmax = 0,01 А, f = 50 Гц, Cn — номинальное значение емкости конденсатора, подключенного в канал Cn. |
|
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: — напряжения переменного тока, В — частота переменного тока, Гц | от 198 до 242
50 |
| Условия применения:
— температура окружающей среды, °С — относительная влажность (без конденсации), % — атмосферное давление, кПа |
от -10 до +50 до 90 от 84 до 106 |
| Габаритные размеры (высота х ширина х длина), мм, не более | 85 х 450 х 365 |
| Масса (без учета кабелей), кг, не более | 10,1 |
| Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее |
7 8000 |
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Измеритель электрической емкости и тангенса угла диэлектрических потерь | Q-30 | 1 |
| Комплект кабелей, проводов и ЗИП | — | 1 |
| Руководство по эксплуатации | — | 1 |
приведены в разделе 2 «Технические характеристики» документа «Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «18» августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «26» сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Стандарт предприятия».
Описание типа

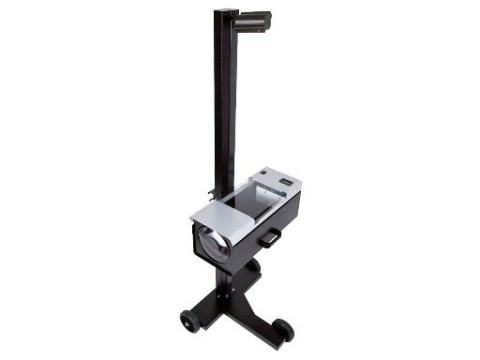

ГСИ. Приборы для измерений параметров света фар автотранспортных средств HL. Методика поверки.
