Манометры показывающие Y, 98564-26
Документы
Карточка СИ
Номер в госреестре
98564-26
Наименование СИ
Обозначение типа СИ
Y
Изготовитель
Год регистрации
2026
Срок свидетельства
21.05.2031
МПИ (интервал между поверками)
1 год
Назначение
Манометры показывающие Y (далее — манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Описание
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства.
Чувствительным элементом манометров является трубчатая пружина — трубка Бурдона. Корпус манометров может быть выполнен из углеродистой или нержавеющей стали. Защитное стекло манометров изготавливаются из безопасного ламинированного стекла, поликарбоната или приборного стекла.
К настоящему типу манометров относится одна модификация: Y-60.
Общий вид манометров с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки приведены на рисунках 1 и 2.
Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр манометра, наносится лазерной гравировкой на циферблат и табличку,
прикрепленную к корпусу манометра.
Рисунок 1 — Общий вид манометров Y-60

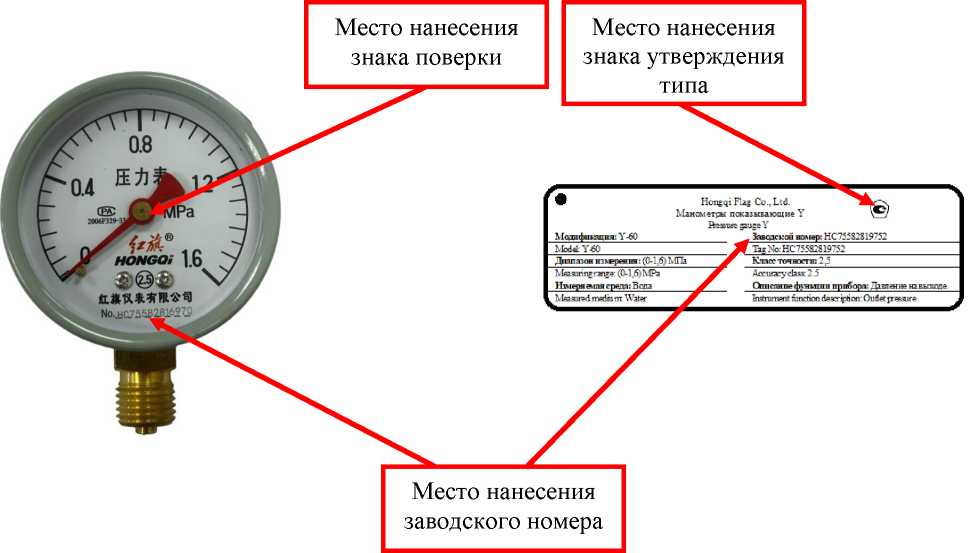

Рисунок 2 — Места нанесения заводского номера, знака утверждения типа и знака поверки
Пломбировка манометров не предусмотрена.
Знак поверки в виде оттиска клейма с изображением знака поверки наносится на свободном от надписей пространстве на защитное стекло, корпус манометра и (или) в паспорт манометра.
Технические характеристики
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа 1) | от 0 до 1,6 |
| Пределы основной допускаемой приведенной погрешности измерений давления, у, % от диапазона измерений 2) | ± 2,5 |
| Пределы дополнительной допускаемой приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 С до +25 С), на каждые 10оС, % от диапазона измерений | ±0,4 |
| Нормальные условия измерений:
-температура окружающего воздуха, С — относительная влажность окружающего воздуха, % — атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Вариация показаний, уг, % | 1у1 |
| 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации.
2) Пределы основной допускаемой приведенной погрешности измерений соответствуют классу точности, указанному на манометре. |
|
Таблица 2 — Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм (диаметр х глубина), не более 1) | 60х35 |
| Масса, кг, не более 1) | 0,5 |
| Условия эксплуатации:
-температура окружающего воздуха, °C — относительная влажность окружающего воздуха, % — атмосферное давление, кПа |
от -40 до +70 от 30 до 80 от 84 до 106,7 |
| 1) Конкретное значение указано паспорте. | |
Таблица 3 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и табличку, прикрепленную к корпусу манометра типографическим способом или лазерной гравировкой.
Комплектность
Таблица 3 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр показывающий | Y | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | _ | 1 экз. 1) |
| 1) по отдельному заказу поставляется не менее одного экземпляра на партию | ||
Сведения о методах измерений
приведены в разделе 2 «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия Hongqi Flag Co., Ltd.
