Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800 (далее — повторители) предназначены для линейного преобразования силы постоянного тока на входе в значения силы постоянного тока на выходе и обеспечения гальванической изоляции электрических измерительных цепей и цепей питания входа и выхода.
Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800 (далее — повторители) предназначены для линейного преобразования силы постоянного тока на входе в значения силы постоянного тока на выходе и обеспечения гальванической изоляции электрических измерительных цепей и цепей питания входа и выхода.
Принцип действия повторителей основан на преобразовании входного сигнала постоянного тока в напряжение и передачу через гальванически развязанный усилитель для последующего преобразования в постоянный ток на выходе повторителя.
Конструктивно повторители выполнены в пластмассовом корпусе, состоящем из двух частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены повторителей применены съемные клеммные колодки.
Модификации повторителей ЛПА-800 отличаются количеством каналов преобразования и наличием (отсутствием) функции поддержки передачи цифрового сигнала HART.
Повторители имеют обозначение согласно рисунку 1.
0 без поддержки HART
1 поддержка HART
1 Одноканальное исполнение
2 Двухканальное исполнение
Рисунок 1 — Обозначение повторителей ЛПА-800
Выпускаемые модификации перечислены в таблице 1.
Таблица 1 — Модификации повторителей ЛПА-800
| Модификация | Количество каналов преобразования | Поддержка передачи HART |
| ЛПА-800-210 | 2 | Да |
| ЛПА-800-200 | 2 | Нет |
| ЛПА-800-110 | 1 | Да |
| ЛПА-800-100 | 1 | Нет |
Корпус повторителя заклеивается изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям прибора. Пломбирование повторителей не предусмотрено.
Нанесение знака поверки на корпус повторителей не предусмотрено.

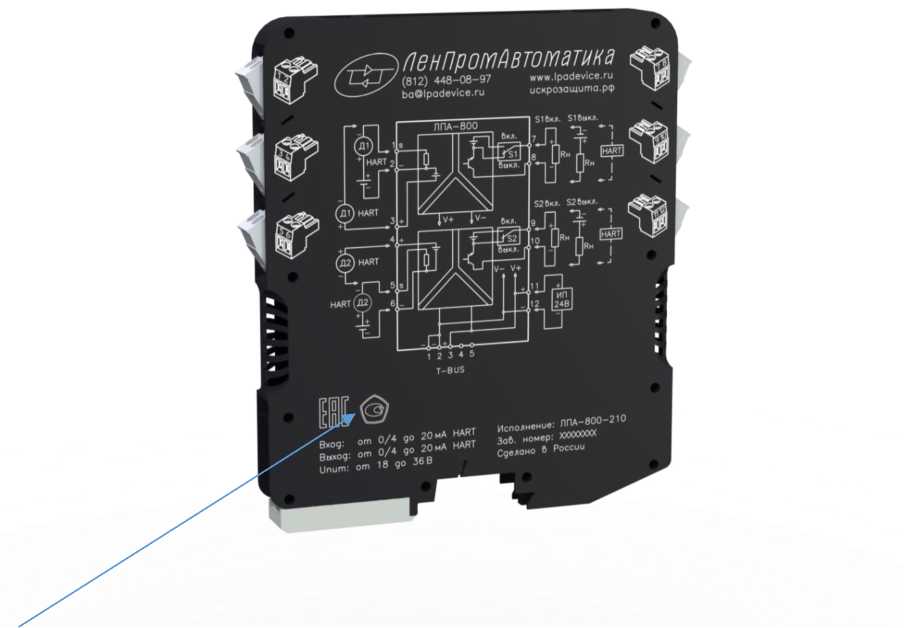

Общий вид повторителей ЛПА-800 и место нанесения знака утверждения типа представлены на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 2 — Общий вид повторителей ЛПА-800
Заводской номер повторителя наносится методом лазерной гравировки на боковую поверхность корпуса в формате «Зав. номер: YYXXXXXX», где YY — последние 2 цифры текущего года, ХХХХХХ — порядковый номер выпускаемого в текущем году повторителя ЛПА-800.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования силы постоянного тока в значения силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной* погрешности преобразования силы постоянного тока в значения силы постоянного тока от 0 до 20 мА, % | ±0,08 |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной (20 ±5) °С в рабочем диапазоне температур от -40 °С до +70 °С на каждые 10 °С, % | ±0,04 |
| Пределы допускаемой дополнительной приведенной* погрешности преобразования вызванной отклонением напряжения питания от номинального диапазона (24 ±1,2) В в рабочем диапазоне напряжения питания от 18 до 36 В на каждый 1 В, % | ±0,003 |
| Количество каналов преобразования:
— ЛПА-800-100 — ЛПА-800-110 — ЛПА-800-200 — ЛПА-800-210 |
1
1 2 2 |
| Нормальные условия измерений:
— температура окружающей среды, °С — относительная влажность, % — атмосферное давление, кПа — номинальный диапазон напряжения питания, В |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 от 22,8 до 25,2 |
| *- нормирующим значением для приведенной погрешности является максимальное значение диапазона преобразования | |
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон напряжения питания, В | от 18 до 36 |
| Потребляемая мощность, Вт, не более: | |
| — ЛПА-800-100 | 1,8 |
| — ЛПА-800-110 | 1,8 |
| — ЛПА-800-200 | 3,24 |
| — ЛПА-800-210 | 3,24 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 130,6×12,8×140,8 |
| Масса, кг, не более: | 0,15 |
| Условия эксплуатации | |
| — температура окружающей среды, °С | от -40 до +70 |
| — относительная влажность (при температуре +35 °С), %, не более | 90 |
| — атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка до метрологического отказа, ч, не менее | 129249 |
наносится на корпус повторителей ЛПА-800 методом лазерной гравировки и на титульные листы эксплуатационных документов типографским способом.
Таблица 5 — Комплектность повторителей
| Наименование | Обозначение | Кол-во |
| Повторитель сигналов универсальный измерительный с гальванической развязкой ЛПА-800 | ЛПА-800-XYO | 1 шт. |
| Паспорт | ОЛПА-21.003.04 ПС | 1 экз. |
| Руководство по эксплуатации | ОЛПА-21.003.04 РЭ | 1 экз. |
приведены в разделе 4 «Применение повторителей» документа ОЛПА-21.003.04 РЭ «Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 года
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.66.190-027-13898149-2025 Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800. Технические условия
