Распределители тепловой энергии РТЭ (далее — теплораспределители) предназначены для измерений температуры и интегрального суммирования разности температур в виде условного количества тепловой энергии (далее — энергия), пропорционального количеству тепловой энергии, отданной отопительным прибором (радиатор, батарея, далее — ОП), на котором установлен распределитель, в отапливаемое помещение (квартиру).
Распределители тепловой энергии РТЭ (далее — теплораспределители) предназначены для измерений температуры и интегрального суммирования разности температур в виде условного количества тепловой энергии (далее — энергия), пропорционального количеству тепловой энергии, отданной отопительным прибором (радиатор, батарея, далее — ОП), на котором установлен распределитель, в отапливаемое помещение (квартиру).
Принцип действия распределителей основан на измерении температуры окружающей среды и температуры теплового адаптера, установленного на поверхность ОП, и по разности температур между поверхностью ОП и значением температуры окружающей среды в помещении вычислении количества тепловой энергии в условных единицах, пропорционального энергии, отданной ОП в отапливаемое помещение.
Значение тепловой энергии индицируется на жидкокристаллическом индикаторе в условных единицах и записывается в энергонезависимую память. Это значение тепловой энергии используется для вычисления доли потребленного тепла ОП в системе теплоснабжения многоквартирного дома.
Конструктивно теплораспределители состоят из пластикового корпуса с дисплеем, находящимся на его передней части, и элемента теплопередачи, который монтируется на задней части корпуса теплораспределителя. В конструкции теплораспределителей интегрированы два датчика: датчик температуры окружающей среды и датчик температуры поверхности радиатора.
Теплораспределители выпускаются в двух модификациях, отличающихся наличием внешнего интерфейса.
Структура условного обозначения модификаций теплораспределителей:
РТЭ-1К-ХХ,
ХХ — внешний интерфейс:
NN — без внешнего интерфейса;
NB — канал NB-IoT.
Заводской номер наносится на корпус теплораспределителей любым технологическим способом в виде цифрового кода.
Общий вид теплораспределителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Вид снизу теплораспределителей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 2. Способ ограничения места доступа к местам настройки (регулировки) — пломба-защелка (при демонтаже теплораспределителя с ОП
происходит поломка пломбы-защелки). Нанесение знака поверки на теплораспределители не предусмотрено.
Hill I
ИТЭЛМА БИЛДИНГ СИСПМС
Место нанесения
заводского номера
PT3-1K-NB
РАСПРЕДЕЛИТЕЛЬ ТЕПЛОВОЙ ЭНЕРГИИ

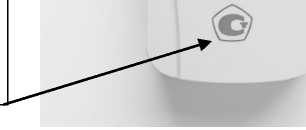

Место нанесения знака утверждения типа
Место пломбирования пломбой-защелкой
Рисунок 1 — Общий вид теплораспределителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера

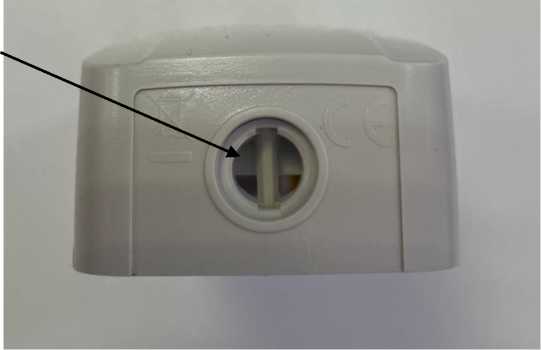

Рисунок 2 — Вид снизу теплораспределителей с указанием места для пломбирования
Программное обеспечение (далее — ПО) теплораспределителей состоит из встроенного и внешнего ПО. Встроенное ПО теплораспределителей выполняет следующие функции: сбор данных по измерению температуры, вычисление безразмерного параметра количества теплоты, архивирование и передача измеренных и вычисленных параметров, контроль и обновления дисплея, мониторинг питания, регистрация ошибок. Внешнее ПО «JoyCom» предназначено для отображения данных, измеряемых теплораспределителем. Внешнее ПО не является метрологически значимым.
Конструкция теплораспределителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО разделяется на метрологически значимую и незначимую часть.
Метрологические характеристики теплораспределителей нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО теплораспределителей приведены в таблице 1.
Таблица 1 — Идентификационные данные метрологически значимого ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер ПО) | urXXX |
| Цифровой идентификатор ПО | — |
| Примечание — Номер версии встроенного ПО состоит из двух частей:
— номер версии метрологически значимой части ПО (ur); — номер версии метрологически незначимой части ПО (ХХХ), где «Х» может принимать целые значения в диапазоне от 0 до 9. |
|
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C: — поверхности радиатора — окружающей среды | от 0 до +90 от 0 до +90 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C:
— поверхности ОП — окружающей среды |
±2
±2 |
| Пределы допускаемой относительной погрешности интегрального суммирования разности температур в виде условного количества тепловой энергии, в диапазоне разности температур поверхности ОП и окружающей среды, %:
— для 5 °C < At < 10 °C — для 10 °C < At < 15 °C — для 15 °C < At < 40 °C — для 40 °C < At |
±12 ±8 ±5 ±3 |
| Примечание: At — разница между температурой окружающей среды, измеренной датчиком из состава теплораспределителя, и температурой поверхности радиатора, измеренной датчиком в составе теплораспределителя. | |
Таблица 3 — Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: — Литиевая батарея, В | 3,6 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 100х40х32 |
| Масса, кг, не более | 0,1 |
| Минимальная температура радиатора для начала вычисления потребления условного количества тепловой энергии, °C | +35 |
| Наименование характеристики | Значение |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность, % — атмосферное давление, кПа |
от 0 до +90 от 30 до 80 от 84 до 106 |
Таблица 4 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 110000 |
наносится на титульный лист паспорта типографским способом и на поверхность теплораспределителей любым технологическим способом.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Распределитель тепловой энергии | РТЭ | 1 шт. |
| Паспорт | ПС РТЭ1626 | 1 экз. |
| Руководство по эксплуатации | РЭ РТЭ1626 | 1 экз. |
| Монтажный комплект на определенный тип радиатора * | — | 1 шт. |
| USB преобразователь для подключения к инфракрасному порту (ИК — порт) * | — | 1 шт. |
| Внешнее ПО «JoyCom»** | — | 1 шт. |
| * — по заказу
* * — доступна для скачивания на сайте: https://www.dropbox.com/scl/fo/msnhl4rwgnvb8mnodp1k1/h?rlkey=vtnrysm08aey07o2giv1vdjh0&st =wb0fdl05&dl=0 |
||
приведены в разделе 6 «Установка, монтаж и порядок снятия показаний», документа РЭ РТЭ1626 «Распределитель тепловой энергии РТЭ. Руководство по эксплуатации».
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.53-001-17331698-2025 «Распределитель тепловой энергии РТЭ. Технические условия».
