Резервуары стальные горизонтальные цилиндрические РГС-12,5 (далее — резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 (далее — резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки. Расположение резервуаров подземное.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабской цифры и буквы, нанесен аэрографическим способом на горловину резервуара и типографским способом в паспорт.
Резервуары РГС-12,5 заводские №№ Е-3, Е-4 расположены: Самарская обл., ООО «ННК-Самаранефтегаз», НП-1 УПН «Товарный парк».
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид (Эскиз) резервуаров и замерных люков представлен на рисунке 1-3.
Рисунок 1 — Эскиз резервуаров РГС-12,5 зав.№№ Е-3, Е-4
Место нанесения заводского номера

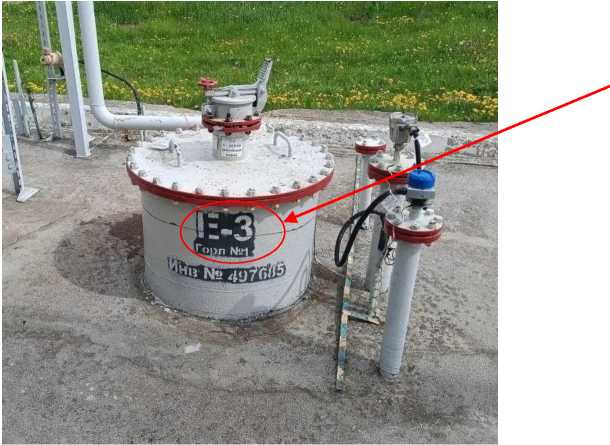

Рисунок 2 — Общий вид резервуара и замерного люка РГС-12,5 зав. № Е-3
Место нанесения заводского номера

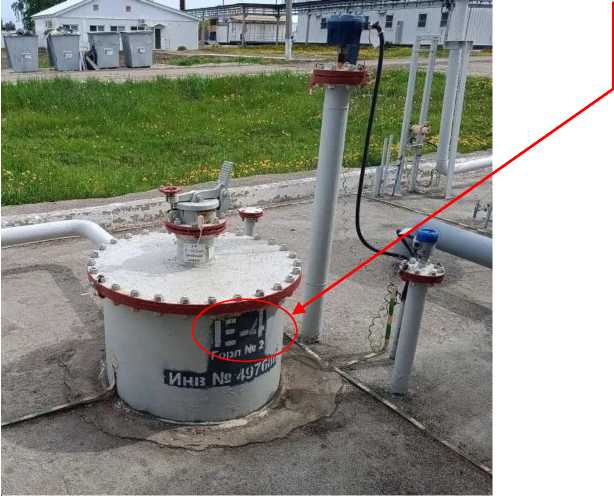

Рисунок 3 — Общий вид резервуара и замерного люка РГС-12,5 зав. № Е-4
| Таблица 1 — Метрологические характеристики | |
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ±0,25 |
| Таблица 2 — Технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации:
— температура окружающего воздуха, оС — атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 — Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
аблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в пункте 7 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 19.05.2026 № 937 «Об утверждении Государственной поверочной схемы для средств измерений объёма жидкости и вместимости»
