Счетчик частиц в жидкости Vertex50, 99521-26

Назначение

Счетчик частиц в жидкости Vertex50 (далее — счетчик) предназначен для измерений счетной концентрации взвешенных частиц в чистой воде.

Описание

К настоящему типу относится счетчик с серийным номером 2512170605.

Принцип действия счетчика — оптический, основан на измерении интенсивности рассеянного частицами света, находящимися в потоке жидкости.

Проба жидкости пропускается через освещенную лазерным лучом проточную ячейку, где взвешенные в пробе частицы взаимодействуют с лазерным лучом, в результате чего происходит его рассеяние. Рассеянный частицей свет фокусируется на фотоприемник, где преобразуется в электрический импульс. Длительность импульса пропорциональна времени, которое требуется частице для прохождения лазерного луча, амплитуда импульса соответствует размеру частицы, количество импульсов — количеству регистрируемых частиц. Счетная концентрация частиц рассчитывается программно относительно известного расхода пробы.

Конструктивно счетчик выполнен в виде единого блока, включающего измерительный датчик и микропроцессорное устройство.

Основными элементами измерительного датчика являются источник света (твердотельный лазер), оптическая система, формирующая лазерный луч, и оптическая система, собирающая рассеянный свет, фотодиод, проточная ячейка (капилляр).

Микропроцессорное устройство выполняет вычислительные функции и обеспечивает работу счетчика.

Счетчик питается от сети переменного тока через сетевой адаптер.

Корпус выполнен из нержавеющей стали.

На передней панели корпуса находятся сенсорный жидкокристаллический дисплей для отображения данных и управления работой счетчика, кнопка включения, световой индикатор состояния, пробоотборные вход и выход, а также регулятор расхода пробы.

На задней панели корпуса находятся разъемы для подключения к сети питания и внешним источникам связи.

Данные со счетчика могут передаваться на внешние устройства через интерфейсы связи Ehternet (по протоколу MODBUS) и в виде аналоговых сигналов от 4 до 20 мА.

Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.

Нанесение знаков утверждения типа и поверки непосредственно на счетчик не предусмотрено.

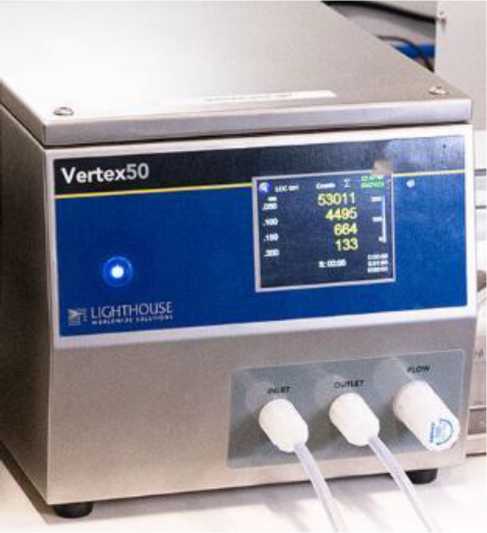

Общий вид счетчика представлен на рисунке 1.

Рисунок 1 — Общий вид счетчика

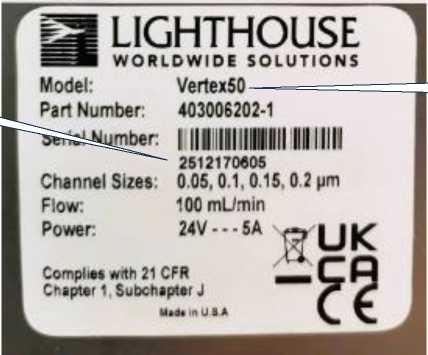

Идентификационная информация (тип, серийный номер с датой изготовления, наименование изготовителя) включена в маркировку счетчика, показанную на рисунке 2. Серийный номер состоит из десяти цифр, при этом две первые цифры указывают на год изготовления, две последующие — на месяц изготовления счетчика. Маркировка нанесена термотрансферным методом на металлизированную этикетку. Этикетка прикреплена на корпус клеевым способом. Место расположения этикетки — на задней панели корпуса, как показано на рисунке 3.

Серийный номер

Рисунок 2 — Маркировка счетчика

Тип счетчика

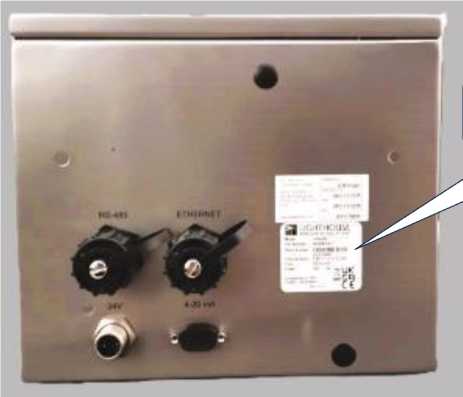

Место расположения маркировочной этикетки

Рисунок 3 — Вид счетчика сзади

Программное обеспечение

Счетчик имеет встроенное программное обеспечение (далее — ПО), являющееся полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешние устройства, управление работой счетчика. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Counter FW
Номер версии (идентификационный номер) ПО	1.01.001

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики счетчика учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений счетной концентрации взвешенных частиц

_ ____ _ -3

в жидкости, см

от 10 до 10000

Пределы допускаемой относительной погрешности измерений счетной концентрации взвешенных частиц в жидкости, %

±25

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Наименьший размер регистрируемых частиц, нм	50
Параметры электрического питания от сети переменного тока:
— напряжение переменного тока, В	от 198 до 242
— частота переменного тока, Гц	от 49 до 51
Габаритные размеры, мм:
— высота	213
— ширина	229
— длина	340
Масса, кг	6,1
Условия эксплуатации:
— температура окружающей среды, °С	от +15 до +35
— относительная влажность окружающего воздуха при	80
температуре +25 °С, %, не более	80
— атмосферное давление, кПа	от 84 до 106,7
— номинальный объемный расход пробы жидкости, см3/мин	100

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации счетчика методом компьютерной графики.

Комплектность

Таблица 4 — Комплектность счетчика

Наименование	Обозначение	Количество
Счетчик частиц в жидкости	Vertex50	1 шт.
Адаптер сетевой	_	1 шт.
Шнур питания	_	1 шт.
Адаптер интерфейсов USB-RS485 (1,8 м)	_	1 шт.
Кабель Ethernet (7,6 м)	_	1 шт.
Пробоотборные трубки (3 м)	_	2 шт.
Набор очистки проточной ячейки	_	1 компл.
Паспорт	_	1 экз.
Руководство по эксплуатации	_	1 экз.
Кейс	_	1 шт.

Сведения о методах измерений

приведены в документе «Счетчик частиц в жидкости Vertex50. Руководство по эксплуатации»: раздел 5 «Описание ПО», раздел 6 «Программирование по протоколу Modbus».

Нормативные документы

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
